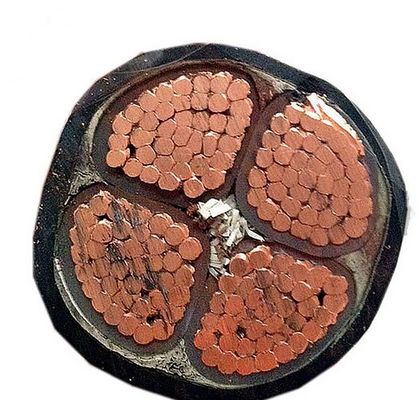

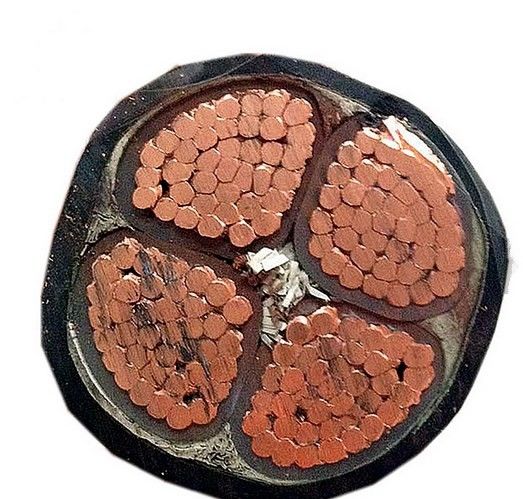

Odporny na ogień miękki kabel zasilający o niskiej emisji dymu, bezhalogenowy
Ognioodporne przewody i kable szeregowe
1. Standard produktu
Standard korporacyjny, ten standard jest odpowiednikiem GB/T 19666-2005.
2. Ten produkt nadaje się do użytku we wszystkich miejscach przy użyciu znamionowego napięcia prądu przemiennego 1-10 KV izolowanego plastikiem kabla zasilającego, kabla sterującego izolowanego plastikiem 450/750 V, 450/750 V i poniżej przewodu i kabla sprzętu elektrycznego, szczególnie wysokiej temperatury, niepalnych i ogień.Dowód na przesyłanie i dystrybucję zasilania , sterowania , alarmowego i przeciwpożarowego systemu oraz innych obwodów .
3. Nieruchomość do użytku
za.W zależności od rodzaju produktu napięcie znamionowe można podzielić na:
α.0,6/1 - 8,7/10 KV β.450/750 KV γ.300/500 V .300/300 V
b.Dopuszczalna temperatura pracy kabla przez długi okres jest podzielona na następujące według różnych rodzajów produktów:
70ºC,90ºC,10
do.Dla zwarcia(5s) dopuszczalna maksymalna temperatura pracy przewodu nie przekracza 160ºC i 250ºC( dla a-α).
re.Temperatura otoczenia do układania kabla nie powinna być niższa niż 0ºC.
fa.Dozwolone min.Promień zgięcia kabla powinien być zgodny z różnymi rodzajami następujących produktów: 6 razy, 10 razy, 12 razy i 15 razy od całkowitej średnicy kabla.
sol.Charakter spalania kabla
α.W warunkach spalania o temperaturze płomienia 750-800ºC kabel może normalnie pracować nie krócej niż 90 min.
β.Mierzony prąd kabla.Obciążalność w środowisku „α” jest nie mniejsza niż wartość obciążalności prądowej w warunkach pracy odpowiedniego typu i specyfikacji zwykłego kabla.
godz.Inna natura elektryczna i fizyczna.Mechaniczna natura kabla jest wyższa niż odpowiadający mu zwykły kabel.
Tabela 1 | |||||||||
Rodzaj | Nazwa | ||||||||
NH-VV | ognioodporna izolacja PVC, osłona PVC, miedziany kabel zasilający | ||||||||
NH-VV22 | ognioodporna izolacja z PVC, osłona z PVC, miedziany kabel zasilający z taśmą stalową, | ||||||||
NH-YJV | ognioodporna izolacja XLPE, osłona PCV, miedziany kabel zasilający; | ||||||||
NH-YJV22 | ognioodporna izolacja XLPE, osłona PCV, miedziany kabel zasilający zbrojony stalowym paskiem; | ||||||||
NH-FF | izolowany fluoroplastyczny, miedziany kabel zasilający z fluoroplastikową osłoną | ||||||||
WDZN-YY | ŁSZH poliolefina bezludny, poliolefina kabel zasilający z miedzi w osłonie, | ||||||||
WDZN-RR23 | ŁSZH poliolefina bezludny, poliolefina zbrojony miedziany kabel zasilający z osłoną stalową | ||||||||
NH-YGG | izolowany gumą silikonową, kabel zasilający z gumy silikonowej w osłonie, |
Rodzaj | Rdzenie | Napięcie znamionowe 0,6/1kv | |||||||
Sekcja (mm2) | |||||||||
NH-VV;NH-VV22;NH-FF;NH-YGG;NH-YJV;NH-YJV22;NH-WDZN-YY23 | 1~5 | 1,5~300;4~300 | |||||||
Tabela 3 | |||||||||
Średnica rdzenia kablaΦ | Grubość osłony fluoroplastycznej | ||||||||
3-5 | 0,55 | ||||||||
5.01-10 | 0,7 | ||||||||
10.01-15 | 0,8 | ||||||||
15.01-20 | 0,85 | ||||||||
20.01-25 | 0,95 | ||||||||
25.01-30 | 1,05 | ||||||||
Własność: | |||||||||
1, temperatura otoczenia do układania kabli: powyżej 0 ° C; | |||||||||
2, długotrwała maksymalna temperatura pracy izolowanego przewodu PVC nie przekracza 70 ° C;Przewód NH-YJV ma nie więcej niż 90 ° C; przewód WDZN-YY nie ma więcej niż 90 ° C; przewód NH-YGG nie więcej niż 180 ° C; przewód NH-FF nie przekracza 200 ° C. | |||||||||
