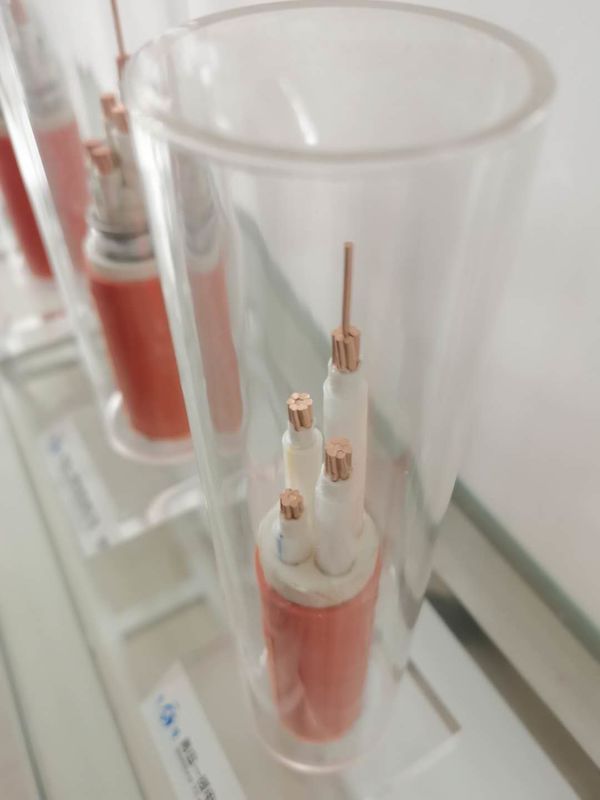

Kabel w izolacji mineralnej stosowane w budownictwie, przemyśle, lotnisku, elektrowni, energetyce i innych
Sposób wyboru
1. W następujących przypadkach należy stosować giętkie przewody w izolacji mineralnej w powłoce z tworzywa sztucznego:
Kabel jest umieszczony w środowisku, które powoduje korozję miedzianej osłony.
Kable są zakopywane bezpośrednio lub układane w rurach.
Kable układane są w nietechnicznych przestrzeniach budynków i mają wymagania estetyczne.Tam, gdzie wymagana jest ochrona przeciwpożarowa, należy zastosować obudowę z tworzywa sztucznego bezhalogenowego i niskodymnego.
Nominalny
Krzyż
Sekcja |
Zewnętrzny
Średnica
około. |
Waga kabla ok. |
Spadek napięcia |
mini
pochylenie się
promień |
| Jednofazowy |
Trójfazowy |
| mm2 |
mm |
kg/km |
V/A.km |
V/A.km |
mm |
| 3 x 1,5 |
10.7 |
273,3 |
30,8 |
26,7 |
160,5 |
| 3 x 2,5 |
11.6 |
319,4 |
18.9 |
16.4 |
174,0 |
| 3x4 |
12,5 |
398,3 |
11.8 |
10.2 |
187,5 |
| 3 x 6 |
13.7 |
479,9 |
7.9 |
6.81 |
205,5 |
| 3 x 10 |
17.3 |
636.1 |
4.7 |
4.05 |
259,5 |
| 3 x 16 |
19,5 |
846,8 |
2,94 |
2,55 |
292,5 |
| 3 x 25 |
22.3 |
1192,9 |
1,87 |
1,62 |
334,5 |
| 3 x 35 |
25.2 |
1518,8 |
1.35 |
1.17 |
378,0 |
| 3 x 50 |
28.6 |
1950,5 |
1.01 |
0,87 |
429,0 |
| 3 x 70 |
32,7 |
2629,9 |
0,71 |
0,61 |
490,5 |
| 3 x 95 |
37.1 |
3588,8 |
0,52 |
0,454 |
556,5 |
| 3x120 |
40,9 |
4379,3 |
0,43 |
0,371 |
613,5 |
2. Wybór specyfikacji
Określ maksymalną temperaturę roboczą kabla zgodnie ze środowiskiem układania kabla, rozsądnie wybierz odpowiedni prąd kabla i określ specyfikacje kabla.
2.1: Istnieją dwa rodzaje elastycznych kabli z izolacją mineralną w zależności od temperatury kabla
Nośność: przy 70°C
Obciążalność przy 105°C
2.2: Obciążalność prądowa wybranego kabla powinna być zgodna z normalną temperaturą roboczą 70 0 C w następujących warunkach układania:
Czyste linie wzdłuż ścian, wsporników, dachów i mostów.
Jest prowadzony razem z innymi rodzajami kabli w tym samym moście, szybie, wykopie kablowym i tunelu kablowym.
Inne miejsca, w których temperatura powłoki kabla jest zbyt wysoka, mogą spowodować obrażenia ciała lub uszkodzenie sprzętu.
2.3: Umieść kable w moście, wykopie kablowym i miejscu, w którym bezobsługowa maszyna nosi rurę.Obciążalność prądową można wybrać zgodnie z normalną temperaturą pracy 105 0 C
.2.4: Specyfikacje elastycznych kabli z izolacją mineralną należy rozsądnie określić zgodnie z rzeczywistą długością linii i długością dostawy kabla.
