BBTRZ MICC Kabel miedziany w izolacji mineralnej Odporny na wysokie temperatury
Kabel miedziany w izolacji mineralnej Szybkie szczegóły
Parametry kabli miedzianych w izolacji mineralnej
Nominalny Krzyż Sekcja |
Zewnętrzny Średnica około. |
Waga kabla ok. | Spadek napięcia | mini pochylenie się promień |
|
Jednofazowy | Trójfazowy | ||||
mm2 | mm | kg/km | V/A.km | V/A.km | mm |
3 x 1,5 | 10.7 | 273,3 | 30,8 | 26,7 | 160,5 |
3 x 2,5 | 11.6 | 319,4 | 18.9 | 16.4 | 174,0 |
3x4 | 12,5 | 398,3 | 11.8 | 10.2 | 187,5 |
3 x 6 | 13.7 | 479,9 | 7.9 | 6.81 | 205,5 |
3 x 10 | 17.3 | 636.1 | 4.7 | 4.05 | 259,5 |
3 x 16 | 19,5 | 846,8 | 2,94 | 2,55 | 292,5 |
3 x 25 | 22.3 | 1192,9 | 1,87 | 1,62 | 334,5 |
3 x 35 | 25.2 | 1518,8 | 1.35 | 1.17 | 378,0 |
3 x 50 | 28.6 | 1950,5 | 1.01 | 0,87 | 429,0 |
3 x 70 | 32,7 | 2629,9 | 0,71 | 0,61 | 490,5 |
3 x 95 | 37.1 | 3588,8 | 0,52 | 0,454 | 556,5 |
3x120 | 40,9 | 4379,3 | 0,43 | 0,371 | 613,5 |

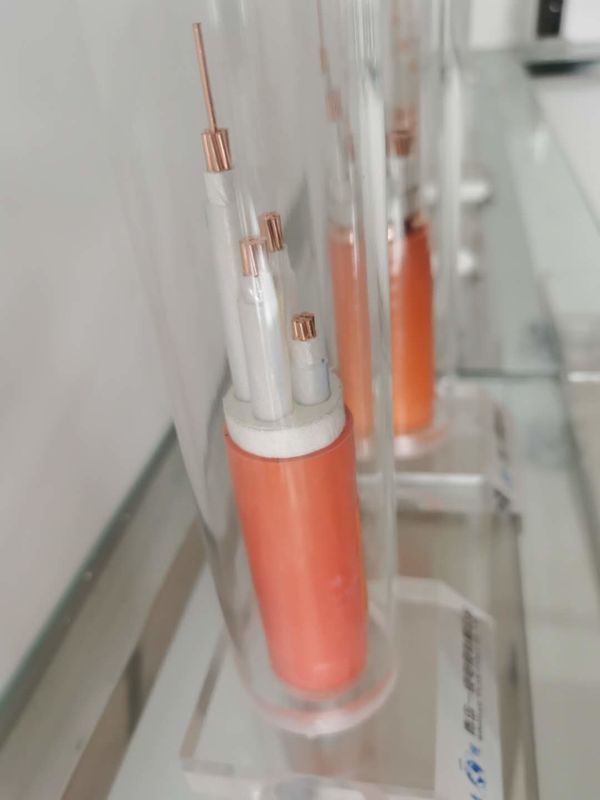

Kabel w izolacji mineralnej MICC – konstrukcja materiałowa
• Zewnętrzna osłona składająca się z ciągłej bezszwowej rury miedzianej o temperaturze topnienia 1083 st. C
• Izolator z tlenku magnezu o temperaturze topnienia 2800 st. C
• 99,9% przewodników z miedzi elektrolitycznej o temperaturze topnienia 1083 st. C
KORZYŚĆ
• Giętki
• Lepszy mechanicznie
• Ognioodporne
• Wodoodporny
• Przeciwwybuchowy
• Odporność na promieniowanie
• Lżejsze
• Może pracować w niskich temperaturach
Zalety kabla górniczego
1. Właściwość odporności na korozję, ognioodporność z izolacją organiczną wymaga czasami plastikowej rurki lub rurki lub żelaznej rurki, plastikowa rura może ulec zniszczeniu, a żelazna rura jest podatna na rdzewienie lub erozję, ale ognioodporny kabel ma miedzianą osłonę, a rura jest potrzebna- mniej, poza tym miedziana osłona ma korzystną odporność na korozję.
2. Wolny od zakłóceń elektromagnetycznych w przypadku okablowania w tym samym pionowym szybie z przewodem informacyjnym i przewodem sterującym, ze względu na ekranowanie miedzianej osłony, kabel ognioodporny nie kolidowałby z pojedynczymi i sterującymi przewodami lub kablami;
3. Gaszenie aparatury normalnie znajdującej się w płomieniu, zmniejsza szkody spowodowane przez ogień, gaszenie aparatury normalnie znajdującej się w płomieniu, zmniejsza szkody spowodowane przez ogień.Poza tym jest niezawodny dla bezpieczeństwa personelu, ponieważ jego miedziana osłona jest rodzajem dobrego przewodnika, jest najlepiej uziemionym przewodem PE i pokrywa cały kabel, żywotność do 100 lat;
4. Długa żywotność, odporność na wysoką temperaturę i odporność na degradację nieorganicznego materiału izolacyjnego, jego żywotność jest wielokrotnie większa niż w przypadku kabli z izolacją organiczną, w normalnych warunkach pracy, jego żywotność może być tak długa, jak budynków;
Dostarczamy pełną gamę pokryć zewnętrznych LSF (Low Smoke & Fume).
Stosowane w celach identyfikacyjnych w miejscach prowadzenia kabli po powierzchni ścian lub korytek kablowych.Zwykle mają kolor czerwony dla ochrony przeciwpożarowej lub standardowy pomarańczowy.Na życzenie możemy dostarczyć również inne kolory.
