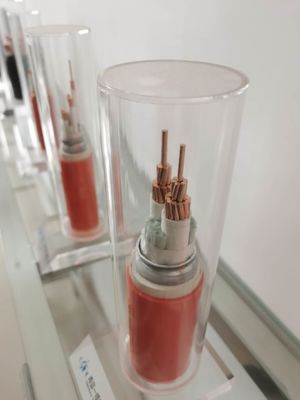

450 / 750 V ognioodporny kabel w izolacji mineralnej w budynkach przemysłowych
Kabel z izolacją mineralną nadaje się do stosowania w budynkach przemysłowych, budynkach cywilnych liniach przesyłowych i dystrybucyjnych przeciwpożarowych i
systemy awaryjne.

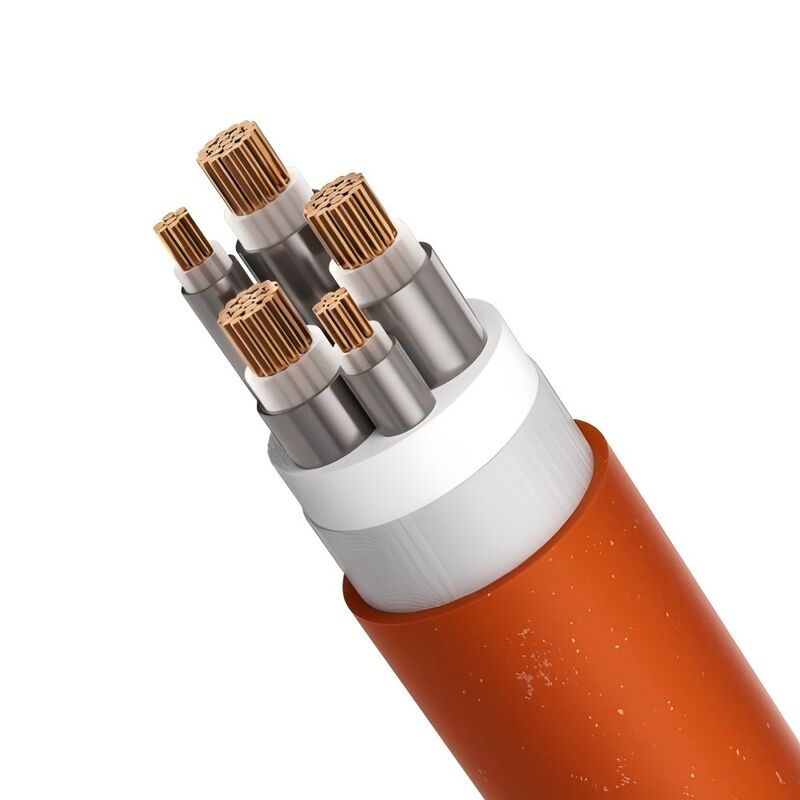

Struktura elastycznego kabla ognioodpornego
1. Żyła kabla: składa się z skręconych drutów miedzianych o korzystnych właściwościach zginania
2. Warstwa izolacyjna: przyjmuje nieorganiczne materiały izolacyjne odporne na wysokie temperatury
3. Miedziana osłona: materiały miedziane, dzięki specjalnej obróbce, o korzystnych właściwościach zginania.używany jako drut PE.
4. Płaszcz zewnętrzny: wykonany z tworzyw sztucznych o niskiej nietoksyczności dymu, z dobrą ochroną przed korozją.
Parametry kabli w izolacji mineralnej
Nominalny Krzyż Sekcja |
Zewnętrzny Średnica około. |
Waga kabla ok. | Spadek napięcia | mini pochylenie się promień |
|
Jednofazowy | Trójfazowy | ||||
mm2 | mm | kg/km | V/A.km | V/A.km | mm |
3 x 1,5 | 10.7 | 273,3 | 30,8 | 26,7 | 160,5 |
3 x 2,5 | 11.6 | 319,4 | 18.9 | 16.4 | 174,0 |
3x4 | 12,5 | 398,3 | 11.8 | 10.2 | 187,5 |
3 x 6 | 13.7 | 479,9 | 7.9 | 6.81 | 205,5 |
3 x 10 | 17.3 | 636.1 | 4.7 | 4.05 | 259,5 |
3 x 16 | 19,5 | 846,8 | 2,94 | 2,55 | 292,5 |
3 x 25 | 22.3 | 1192,9 | 1,87 | 1,62 | 334,5 |
3 x 35 | 25.2 | 1518,8 | 1.35 | 1.17 | 378,0 |
3 x 50 | 28.6 | 1950,5 | 1.01 | 0,87 | 429,0 |
3 x 70 | 32,7 | 2629,9 | 0,71 | 0,61 | 490,5 |
3 x 95 | 37.1 | 3588,8 | 0,52 | 0,454 | 556,5 |
3x120 | 40,9 | 4379,3 | 0,43 | 0,371 | 613,5 |
Model elastycznego kabla ognioodpornego
YTTW
Y: Symbol serii
T: Konduktor Cooper
T: Miedziana osłona
W: Izolacja nieorganiczna
Zgodnie z normami krajowymi, drut i kabel ognioodporny: test charakterystyczny metody badania ogniowego, zgodnie z GB12666.6 Klasa A, spalanie w ogniu o temperaturze płomienia 950 ℃, przyłożyć napięcie 750 V między fazą a fazą oraz między fazą a zewnętrzną powłoką, powinno wytrzymać 90 minut bez awarii.
Klasa B, piec w ogniu o temperaturze płomienia 750-800°C, przyłożyć napięcie 750V między fazą a fazą oraz między fazą a osłoną powinno wytrzymać 90 min bez przebicia.
2. Zgodnie z normą BS6378 elastyczny kabel ognioodporny spełnia następujące wymagania:
Klasa A 650℃ 3h
Klasa B 750℃ 3h
Klasa C 950℃ 3h
Klasa S 950℃ 20min
1. Doskonałe właściwości ognioodporne, klasa ognioodporności nie tylko spełnia normę krajową GB1266.6: kategoria A 950 ℃ 90 min, ale spełnia również brytyjską normę BS 187-1994: klasa A 650 ℃ 3h: klasa B 750 ℃ 3h ;klasa C 950 ℃ 3h tymczasem jest również w stanie wytrzymać zraszanie wodą lub uderzenie mechaniczne;
2. Długa ciągła długość: długość może zaspokoić zapotrzebowanie na długość dla zasilania pomimo kabla jedno- lub wielordzeniowego, a ciągła długość każdego kabla może wynosić nawet 1000 m.
3. Duży przekrój poprzeczny, przekrój kabla jednożyłowego sięga 630mm2, a kabla wielożyłowego 70mm2.
4. Właściwość elastyczności, kabel można nawinąć na szpulę kablową o promieniu gięcia 6-10D, (D to zewnętrzna średnica kabla):
5. Bezdymna nietoksyczność podczas spalania, przyjmuje materiały nieorganiczne (materiały niepalne) do izolacji, jej spalanie nie spowodowałoby powstania żadnego szkodliwego gazu ani wtórnego
zanieczyszczenie jest to produkt ochrony środowiska;
6. Wysoka przeciążalność, kabel ma nie tylko wysoką obciążalność prądową, ale także dużą przeciążalność.Zgodnie z wymaganiami dotyczącymi okablowania, temperatura powierzchni kabla zwykle wynosi 70 ℃, jeśli nie będzie on dotykany lub nie będzie stykał się z łatwopalnymi materiałami budowlanymi, temperatura powłoki kabla może wzrosnąć do 105 ℃.W przypadku przeciążenia długotrwała temperatura pracy ognioodpornego kabla może osiągnąć 250 ℃;
7. Właściwość odporności na korozję, ognioodporność z izolacją organiczną wymaga czasami plastikowej rurki lub rurki lub żelaznej rurki, plastikowa rura może ulec zniszczeniu, a żelazna rura jest podatna na rdzewienie lub erozję, ale ognioodporny kabel ma miedzianą osłonę, a rura jest potrzebna- mniej, poza tym miedziana osłona ma korzystną odporność na korozję.
8. Wolny od zakłóceń elektromagnetycznych przy okablowaniu w tym samym pionowym szybie z przewodem informacyjnym i przewodem sterującym, dzięki ekranowaniu miedzianej osłony kabel ognioodporny nie kolidowałby z pojedynczymi i sterującymi przewodami lub kablami;
9. Gaszenie aparatury normalnie znajdującej się w płomieniu, zmniejsza szkody spowodowane przez ogień, gaszenie aparatury normalnie znajdującej się w płomieniu, zmniejsza szkody spowodowane ogniem.Poza tym jest niezawodny dla bezpieczeństwa personelu, ponieważ jego miedziana osłona jest rodzajem dobrego przewodnika, jest najlepiej uziemionym przewodem PE i pokrywa cały kabel, żywotność do 100 lat;
10. Długa żywotność, odporność na wysoką temperaturę i odporność na degradację nieorganicznego materiału izolacyjnego, jego żywotność jest wielokrotnie większa niż w przypadku kabli z izolacją organiczną, w normalnych warunkach pracy, jego żywotność może być tak długa jak budynków;
11. Transport i pakowanie elastycznych kabli ognioodpornych, w tym elementów instalacyjnych, jest proste, prawie tak samo jak w przypadku kabli ogólnych;
12. Korzystna efektywność ekonomiczna, dzięki zaawansowanym procesom produkcyjnym i prostej instalacji, całkowity koszt elastycznego kabla ognioodpornego jest znacznie niższy niż koszt kabla z izolacją mineralną w tych samych warunkach.
