3 X 1,5 Mm2 3 X 150 Mm2 Kabel zasilający w izolacji mineralnej Kabel Micc
Kabel zasilający w izolacji mineralnej jest stosowany w obwodach dystrybucyjnych w dużych budynkach, tranzycie kolejowym, szpitalach, centrach handlowych, miejscach rozrywki, centrach danych i innych ważnych miejscach

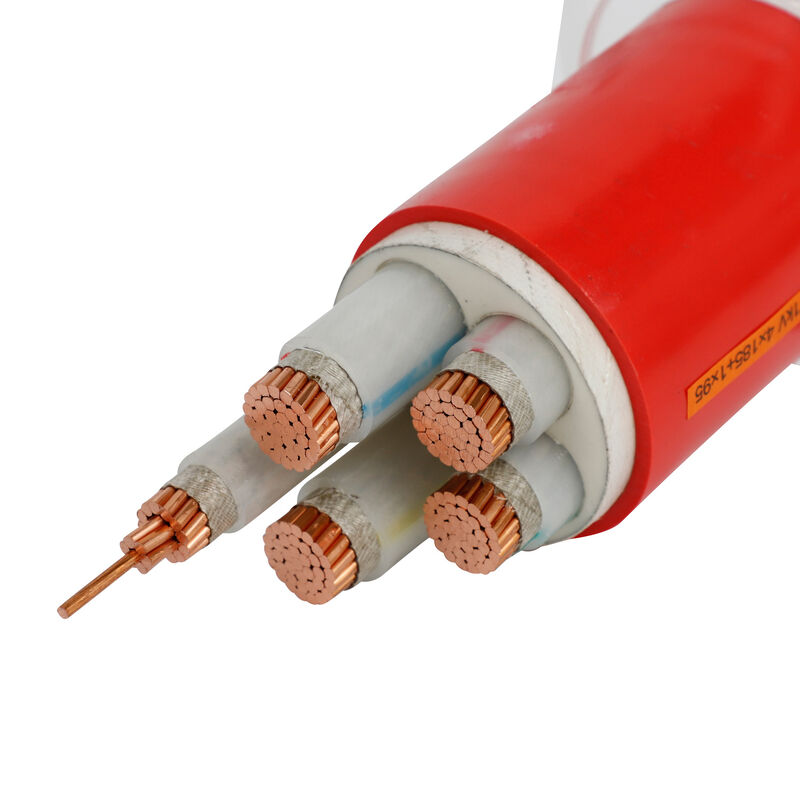

Struktura kabla zasilającego w izolacji mineralnej
1. Żyła kabla: składa się z skręconych drutów miedzianych o korzystnych właściwościach zginania
2. Warstwa izolacyjna: przyjmuje nieorganiczne materiały izolacyjne odporne na wysokie temperatury
3. Miedziana osłona: materiały miedziane, dzięki specjalnej obróbce, o korzystnych właściwościach zginania.używany jako drut PE.
4. Płaszcz zewnętrzny: wykonany z tworzyw sztucznych o niskiej nietoksyczności dymu, z dobrą ochroną przed korozją.
Nominalny Krzyż Sekcja |
Zewnętrzny Średnica około. |
Waga kabla ok. | Spadek napięcia | mini pochylenie się promień |
|
Jednofazowy | Trójfazowy | ||||
mm2 | mm | kg/km | V/A.km | V/A.km | mm |
3 x 1,5 | 10.7 | 273,3 | 30,8 | 26,7 | 160,5 |
3 x 2,5 | 11.6 | 319,4 | 18.9 | 16.4 | 174,0 |
3x4 | 12,5 | 398,3 | 11.8 | 10.2 | 187,5 |
3 x 6 | 13.7 | 479,9 | 7.9 | 6.81 | 205,5 |
3 x 10 | 17.3 | 636.1 | 4.7 | 4.05 | 259,5 |
3 x 16 | 19,5 | 846,8 | 2,94 | 2,55 | 292,5 |
3 x 25 | 22.3 | 1192,9 | 1,87 | 1,62 | 334,5 |
3 x 35 | 25.2 | 1518,8 | 1.35 | 1.17 | 378,0 |
3 x 50 | 28.6 | 1950,5 | 1.01 | 0,87 | 429,0 |
3 x 70 | 32,7 | 2629,9 | 0,71 | 0,61 | 490,5 |
3 x 95 | 37.1 | 3588,8 | 0,52 | 0,454 | 556,5 |
3x120 | 40,9 | 4379,3 | 0,43 | 0,371 | 613,5 |
3 x 150 | 45,5 | 5284,9 | 0,36 | 0,313 | 682,5 |
Zgodnie z normami krajowymi, drut i kabel ognioodporny: test charakterystyczny metody badania ogniowego, zgodnie z GB12666.6 Klasa A, spalanie w ogniu o temperaturze płomienia 950 ℃, przyłożyć napięcie 750 V między fazą a fazą oraz między fazą a zewnętrzną powłoką, powinno wytrzymać 90 minut bez awarii.
Klasa B, piec w ogniu o temperaturze płomienia 750-800°C, przyłożyć napięcie 750V między fazą a fazą oraz między fazą a osłoną powinno wytrzymać 90 min bez przebicia.
Zgodnie z normą BS6378 elastyczny kabel ognioodporny spełnia następujące wymagania:
Klasa A 650℃ 3h
Klasa B 750℃ 3h
Klasa C 950℃ 3h
Klasa S 950℃ 20min
Napięcie znamionowe: 0,6/1kV
Znamionowe napięcie robocze: lekkie obciążenie 500 V, duże obciążenie 750 V;
Prąd znamionowy: jednordzeniowy 25-1800 A;wielordzeniowy 16-500A
Rezystancja izolacji: rezystancja izolacji ≥ 1000MΩ na km.długość kabla mniejsza niż 100 m, wtedy rezystancja izolacji ≥ 10000 MΩ
