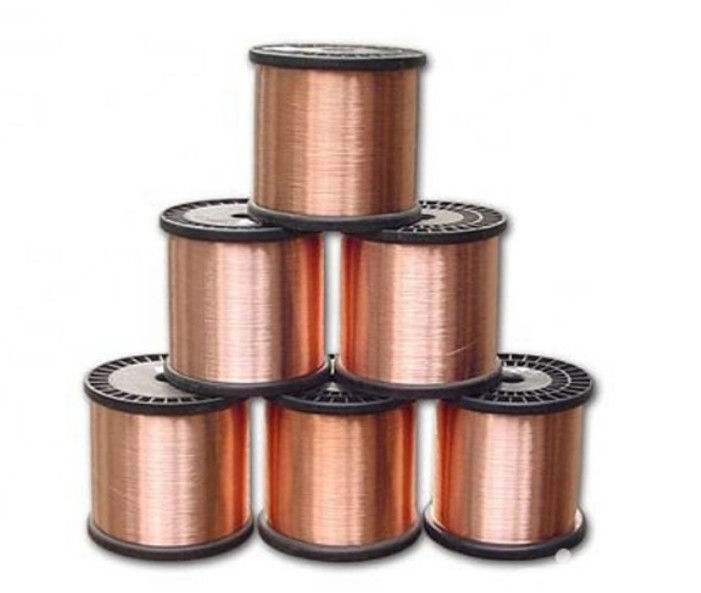

7,5 MM 8,5 MM CCA Miedziany drut aluminiowy Okrągły drut nawojowy
Analiza cech produktu:
1, rezystywność DC: miedziany drut aluminiowy miedziany opór linii większy niż około 1,5 razy drut miedziany, wartości żeńskie są takie same, miedziany drut aluminiowy miedziany drut miedziany waży około 1/2.
2, Zastosowanie aluminiowego przewodnika pokrytego miedzią może być kontynuowane przez wiele lat, aby sprostać obecnemu wyborowi produktów z drutu i kabli, projektowaniu, instalacji i innym nawykom, a także zaciskać końcówki kablowe, umożliwiając lutowanie.
3, niższa rezystancja AC:
4, Lekka waga i niski koszt: w porównaniu z tymi samymi specyfikacjami technicznymi kabla miedzianego, miedzianego kabla aluminiowego, oszczędność kosztów o ponad 40%, miedzianego miedzianego kabla kompozytowego / miedzianego, oszczędność kosztów o ponad 20%.
5, Dobra spawalność: drut aluminiowy pokryty miedzią ze względu na swoją powierzchnię pokrytą warstwą koncentrycznej miedzi, z drutem miedzianym, dzięki czemu ma taką samą spawalność, aby ułatwić produkcję
Klasyfikacja
Jeden to kabel aluminiowy pokryty miedzią do celów sygnałowych lub komunikacyjnych, a drugi do zasilania
Poziom napięcia
0.6/1KV3.6/6KV8.7/10KV,8.7/15KV12/20KV
18/20KV21/35KV26/35KV
Typ i dane
Pojedynczy rdzeń 0,6/1KV
Nominalny przekrój przewodnika | Nominalne grubości izolacji (mm) | Grubość osłony (mm) |
Średnica kabla (mm) |
Waga referencyjna (kg/km) |
20 ℃ Maks. rezystancja DC przewodnika (Ω/KM) |
1x2,5 | 0,8 | 1.8 | 7,5 | 63 | 10.8 |
1x4 | 1.0 | 1.8 | 8.5 | 80 | 6,92 |
1x6 | 1.0 | 1.8 | 9.0 | 94 | 4.35 |
1x10 | 1.0 | 1.8 | 10.0 | 126 | 2,70 |
1x16 | 1.0 | 1.8 | 11,5 | 161 | 1,74 |
1x25 | 1.2 | 1.8 | 13,5 | 225 | 1.10 |
1x35 | 1.2 | 1.8 | 14.0 | 277 | 0,765 |
1x50 | 1.4 | 1.8 | 16.0 | 355 | 0,539 |
1x70 | 1.4 | 1.8 | 17,5 | 460 | 0,386 |
1x95 | 1.6 | 1.8 | 20.0 | 603 | 0,284 |
1x120 | 1.6 | 1.8 | 21,5 | 722 | 0,220 |
1x150 | 1.8 | 1.8 | 24.0 | 871 | 0,173 |
1x185 | 2.0 | 1.8 | 26.0 | 1065 | 0,141 |
1x240 | 2.2 | 2.0 | 30,0 | 1364 | 0,102 |
1x300 | 2.4 | 2.2 | 32,0 | 1687 | 0,0843 |
