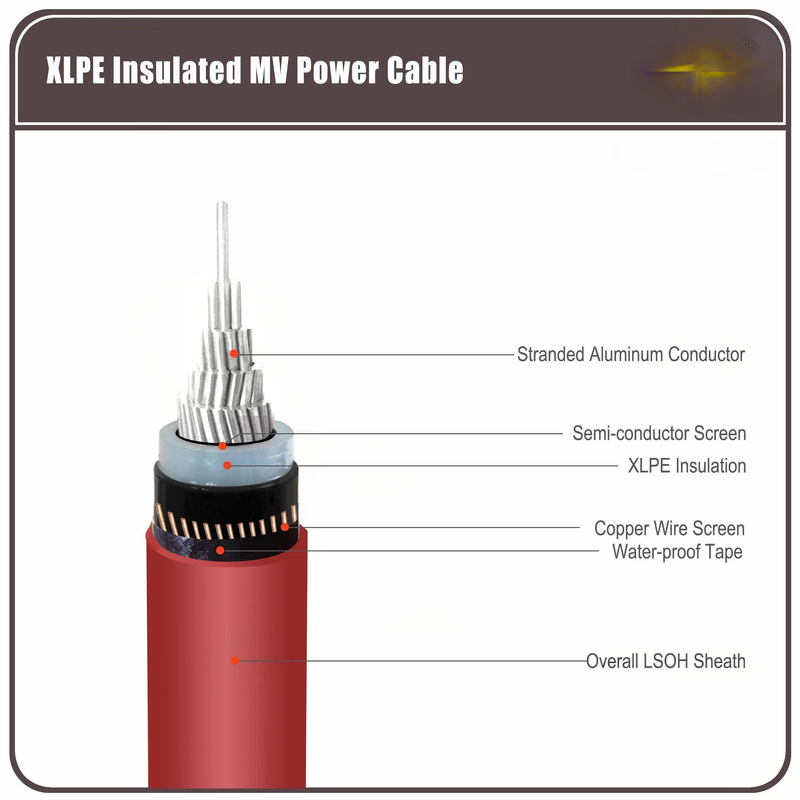

Średnio napięcie Cable pancerny elektryczny, Aluminium Wire Cable pancerny
Przewodnik: Kompaktowy przewodnik miedziany z wiązkami, Cl.2 zgodnie z IEC 60228
Izolacja: XLPE (politylen połączony krzyżowo) o wartości nominalnej 90 oC
Wewnętrzna pokrywa: PVC
Armatura: Aluminiowy drut
Obudowa: PVC typu ST2 do IEC 60502, czarna
Oznaczenie kodu:
YJ: izolacja XLPE
V: powłoka z PVC
72: Pancerz z drutu aluminiowego
Zastosowanie:
Odpowiedni do stosowania w przewodach elektroenergetycznych o napięciu znamionowym 3,6/6KV. Do układania w szybie, wody podziemnej i dużej różnicy poziomu, zdolny do wytrzymania zewnętrznego ciśnienia mechanicznego i
umiarkowana siła ciągnięcia.
Standardy:
Międzynarodowe: IEC 60502, IEC 60228
Chiny: GB/T 12706.1-2008
Inne normy, takie jak BS, DIN i ICEA na żądanie
Dane techniczne:
Włókno: 0,6 / 1 kV
Maksymalna temperatura przewodnika: poniżej normy (90OC), awaryjne (130OC) lub zwarcie
warunki ponad 5 s (250°C).
Min. Temperatura otoczenia 0OC, po zainstalowaniu i tylko w przypadku, gdy kabel znajduje się w stałej pozycji
Min. promienie zgięcia: 15 x przewlekły przewód
Świadectwa:
CE, RoHS, CCC, KEMA i inne na życzenie
Krótkie informacje techniczneSpecyfikacja:
| Nazwa przekroju poprzecznego przewodnika |
Numer włókien konduktoru |
Grubość izolacji |
Gęstość wewnętrznej osłony |
Dia, z branżowego drutu |
Gęstość obudowy |
Przybliżenie. |
Przybliżona waga |
| mm2 |
PC/mm |
mm |
mm |
mm |
mm |
(mm) |
kg/km |
| 1 × 25 |
7/2.14 |
2.5 |
1.2 |
1.6 |
1.8 |
24.0 |
1396 |
| 1 × 35 |
7/2.52 |
2.5 |
1.2 |
1.6 |
1.8 |
25.0 |
1550 |
| 1 × 50 |
10/2.52 |
2.5 |
1.2 |
1.6 |
1.8 |
26.0 |
1754 |
| 1 × 70 |
14/2.52 |
2.5 |
1.2 |
1.6 |
1.9 |
28.0 |
2054 |
| 1 × 95 |
19/2.52 |
2.5 |
1.2 |
1.6 |
1.9 |
29.0 |
2367 |
| 1 × 120 |
24 godziny na dobę.52 |
2.5 |
1.2 |
1.6 |
2.0 |
31.0 |
2701 |
| 1 × 150 |
30/2.52 |
2.5 |
1.2 |
2.0 |
2.0 |
33.0 |
3301 |
| 1 × 185 |
37/2.52 |
2.5 |
1.2 |
2.0 |
2.1 |
35.0 |
3756 |
| 1 × 240 |
48/2.52 |
2.6 |
1.2 |
2.0 |
2.2 |
38.0 |
4458 |
| 1 × 300 |
61/2.52 |
2.8 |
1.2 |
2.0 |
2.3 |
40.0 |
5223 |
| 1 × 400 |
61/2.97 |
3.0 |
1.3 |
2.5 |
2.4 |
45.0 |
6804 |
| 1 × 500 |
61/3.23 |
3.2 |
1.3 |
2.5 |
2.5 |
50.0 |
8094 |
