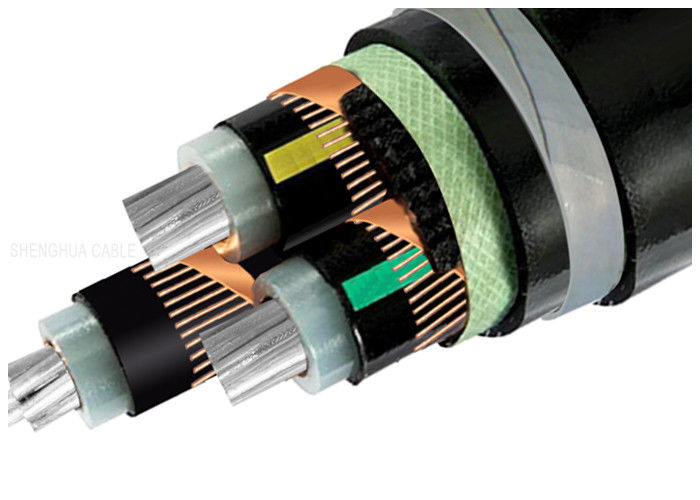

Struktura kabla

- Okrągły, goły rdzeń aluminiowy skręcony zgodnie z IEC 60228
- Wewnętrzna warstwa półprzewodząca
- Izolacja żyły XLPE
- Kod koloru zgodnie z HD 308 S2
- Zewnętrzna warstwa półprzewodząca
- Taśma półprzewodząca
- Ekran z drutu miedzianego i taśmy
- Wypełniacz
- Powłoka wewnętrzna z PCV
- Pancerz z taśmy stalowej ocynkowanej (STA)
- Płaszcz zewnętrzny z PCV (czerwony lub czarny)

Aplikacja

Te kable opancerzone mocy przeznaczone są do układania na otwartej przestrzeni, do bezpośredniego zakopywania w ziemi, w wodzie, w kanałach kablowych, elektrowniach, gdzie mogą wystąpić uszkodzenia mechaniczne kabla.

Dane techniczne

- Kabel zasilający zgodny z DIN VDE 0276 część 603, HD 620, IEC 60502, BS 6622
- Zakres temperatur maks. do +90°C
- Temperatura podczas montażu od 0°C do +70°C
- Temperatura zwarcia +250°C (do 5 sekund)
- Napięcie nominalne Uo/U 3,6/6 kV, 6/10 kV, 6,35/11 kV (dle BS), 18/30 kV, 19/33 kV (dle BS)
- Napięcia robocze 3,6/6 kV = max. 7,2 kV 6/10 kV = max. 12 kV 18/30 kV = maks. 36 kV
- Napięcie probiercze ac 3,6/6 kV = 11 kV do 5 min. 6/10 kV = 21 kV do 5 min. 18/30 kV = 63 kV do 5 min.
- Minimalny promień gięcia ok. 15 średnica kabla

Tabela napięć, żył i przekrojów

Kabel o napięciu znamionowym kategorii A stosuje się w sytuacji wymagającej nie więcej niż 1 min. czasu trwania zwarcia doziemnego. W przypadku kabla o napięciu znamionowym kategorii B czas trwania zwarcia doziemnego zwykle nie przekracza 1 godziny, maks. czas trwania nie przekracza 8 godzin, roczny czas trwania zwarcia doziemnego łącznie nie powinien przekraczać 125 godzin, kategoria C obejmuje cały system oprócz kategorii A i B.

Porady dotyczące zamawiania

Napięcie znamionowe

Standard zastosowania: IEC/BS/UL/GB

Liczba rdzeni

Rozmiar przewodu $ Konstrukcja

Rodzaj izolacji

Opancerzony lub nieopancerzony. Jeśli zbroja, typ i materiał zbroi

Wymóg osłony

Długość kabla i wymagania dotyczące pakowania

Inne wymagania
