Miejsce pochodzenia CHINY
Nazwa handlowa QINGDAO YICABLE CABLE
Orzecznictwo ISO,CE,IEC,TUV,KEMA
Szczegóły produktu
modelu produktu:
Yjlv32
Dyrygent:
Aluminium / Al
Izolacja:
XLPE
Zbroja:
Pancerz z drutu stalowego
Rdzenie:
3x300 Mkw
Woltaż:
SN, 8,7/15 kV
Wykonane w standardzie:
IEC, BS, IS, VDE
Gwarancja:
Dwa lata
Podkreślić:

armored cable wiring

,

armoured power cable

Warunki płatności i wysyłki
Minimalne zamówienie
500 M
Cena
US$0.4~125 / Meter
Szczegóły pakowania
Drewniane Bębny
Czas dostawy
10 dni
Zasady płatności
T/T, akredytywa
Możliwość Supply
15 000 KM miesięcznie
Opis produktu

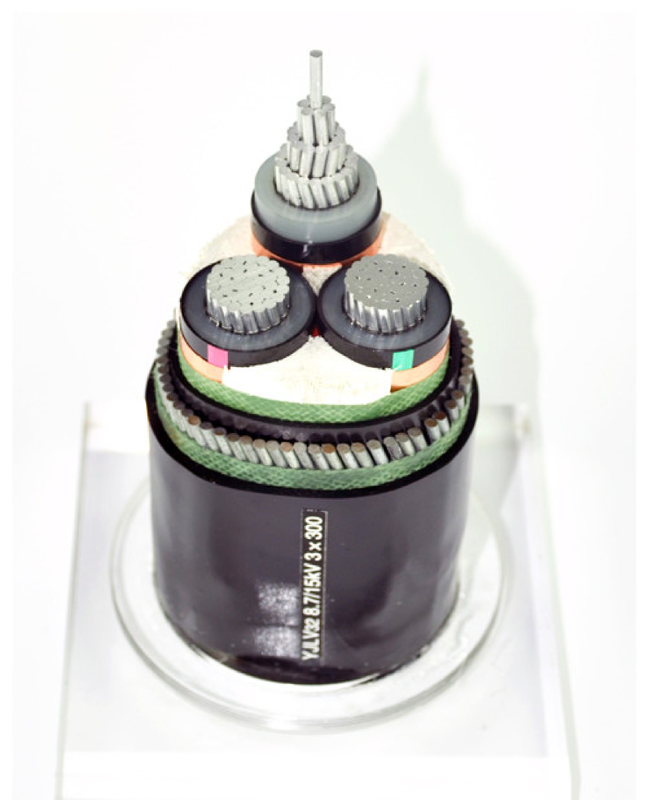

YJLV32 8,7 / 15kV 3x300MM2 Opancerzony kabel elektryczny AL/XLPE/SWA/PVC MV Opancerzony kabel aluminiowy



Struktura kabla


Dyrygent: Przewód aluminiowy okrągły, wielodrutowy, kompaktowy (RM), klasa 2 wg. zgodnie z HRN HD 383 / IEC 60228 / DIN VDE 0295
Wewnętrzny ekran: wytłaczana półprzewodząca powłoka na przewodniku
Izolacja: XLPE (polietylen usieciowany, aktualne oznaczenie: PE-X) mieszanka DIX 8 wg. do HRN HD 620 S1 ili 2XI1 wg. zgodnie z DIN VDE 0207 dio 22
Ekran zewnętrzny: wytłaczany naskórek półprzewodzący na izolacji, połączony wzdłużnie z izolacją (+taśma z materiału półprzewodzącego)
Dyrygentekran: taśma miedziana owinięta przeciw-spiralą
Podsadzkarz: wypełniacz, taśma, przędza lub papier
Zawijanie: włókninowa taśma do pakowania lub trudnopalna lub wodoodporna
Wewnętrzne pokrycie: Wytłaczane PCV
Zbroja: Drut stalowy ocynkowany
Ogólna osłona polichlorek winylu (PVC) lub FR-PVC, PE, LSOH
Kolor powłoki Czarny, czerwony lub dostosowany





Aplikacje


A. Stosowany w stacjach transformatorowych, blokach rozdzielczych, w elektrowniach i zakładach przemysłowych.
B. Kabel elektroenergetyczny średniego napięcia do zastosowań statycznych w ziemi, wewnątrz i na zewnątrz obiektów, na zewnątrz, w kanałach kablowych, w wodzie, w warunkach, w których kable nie są narażone na większe naprężenia mechaniczne i naprężenia rozciągające.
C. Dzięki bardzo niskiemu współczynnikowi strat dielektrycznych, który pozostaje stały przez cały okres użytkowania, oraz dzięki doskonałym właściwościom izolacyjnym materiału XLPE, trwale połączonego wzdłużnie z wewnętrznym i zewnętrznym ekranem z materiału półprzewodzącego (wytłaczanego w jednym procesie), kabel charakteryzuje się wysoką niezawodnością działania.



Standard

Międzynarodowe: IEC 60502, IEC 60228 (IEC 60332-3 dla ZR-YJV32, ZR-YJV72tylko)
Chiny: GB/T 12706 (GB/T 18380-3 dla ZR-YJV32, ZR-YJV72tylko)
Inne standardy, takie jak BS, DIN i ICEA na żądanie


Nazwa kodowa:

YJ: Izolacja XLPE
L: Przewodnik aluminiowy
V: Osłona z PCV
32: Pancerz z drutu stalowego - 3 rdzenie
22: Pancerz z taśmy stalowej – 3 rdzenie
72: Pancerz z drutu aluminiowego - 1 rdzeń
62: Pancerz z taśmy ze stali nierdzewnej — 1 rdzeń
ZR: Odporny na płomienie


Kabel zasilający SN (11 kv 15 kv 33 kv).
Model i opis Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV Liczba rdzeni Powierzchnia przekroju przewodu (mm2)
izolacja xlpe 1 rdzeń 3 rdzenie 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm2
Rdzeń Cu
YJV, N2XSY;Kabel zasilający w osłonie PCV
YJV22; kabel zasilający opancerzony taśmą stalową, w osłonie z PVC
YJV32, YJV42; kabel zasilający opancerzony drutem stalowym, w osłonie PCV
Al Core
YJLV, NA2XSY; Kabel zasilający w osłonie PCV
YJLV22; kabel zasilający opancerzony taśmą stalową, w osłonie z PVC
YJLV32, YJLV42; kabel zasilający opancerzony drutem stalowym, w osłonie PCV


Dane techniczne:

Maksymalna temperatura przewodu: poniżej normy (90OC), awaryjne (130OC) lub zwarcie nie dłuższe niż 5 s (250℃).
Min. Temperatura otoczenia 0OC, po instalacji i tylko wtedy, gdy kabel jest w ustalonej pozycji
Min. Promień gięcia: 15 x średnica zewnętrzna kabla dla pojedynczego rdzenia
12 x średnica zewnętrzna kabla dla wielu rdzeni


Napięcie testowe 6/10 kV [kV] 21 / 5 min.
  12/20 kV [kV] 42 / 5 minut
  18/30 kV [kV] 63 / 5 minut
Zakres temperatur w ruchu   -5°C do +70°C
  naprawił   -20°C do +70°C
Temperatura robocza zwarcie °C 250
Czas zwarcia maks. [sek] 5
Promień gięcia min. x średnica 15
Palność standard   EN 60332-1-2



Certyfikat

ISO,CE, KEMA,IEC,RoHS, CCC,P3Ci wiele innych na zamówienie






Ten produkt ma zastosowanie w liniach przesyłowych i dystrybucyjnych energii o napięciu znamionowym prądu przemiennego (U0/U) w systemie 3,6/6 kV–26/36 kV. Jest on prowadzony odpowiednio w powietrzu (rama mostu kablowego, wspornik ściany wewnętrznej i korytko) i glebie (bezpośrednio zakopany, kanał kablowy, rura itp.) zgodnie z różnicą w strukturze warstwy ochronnej.




Pakowanie i wysyłka


Wszystkie kable do eksportu są dobrze zapakowane i zabezpieczone drewnianym bębnem lub drewnianym i stalowym bębnem.
Materiał opakowania zależy od wagi i rozmiaru kabla.
Dobre informacje, informacje o producencie i informacje o kliencie są trwale wydrukowane na każdym rozmiarze bębna.
Po wysłaniu dobrze zapakowanych bębnów kablowych do Sea Port są one ładowane do kontenera 20 FT lub 40 FT. Wszystkie bębny kablowe są trwale przymocowane pasem bezpieczeństwa, aby zapewnić brak ruchu podczas transportu morskiego.
Wielkość kontenera dobierana jest w zależności od masy załadowanego towaru lub według wymagań klienta.

Nasze usługi

* Jesteśmy jednym z największych producentów przewodów elektrycznych i kabli zasilających w Chinach i mamy ponad 20-letnie doświadczenie w produkcji i marketingu.
* Akceptujemy OEM. Rozmiar i materiał kabla są dostosowywane. Mile widziane jest własne logo i własny projekt. Wyprodukujemy zgodnie z Twoimi wymaganiami i opisem;
* Prześlij nam zapytanie, aby uzyskać więcej informacji o produktach, a my przekażemy Ci opinię w ciągu 12 godzin.
