YJLV22 26/35kV 3x400SQMM Armoured Electrical Cable High Tension XLPE Insulated PVC Sheathed Sta Al Cable
Zastosowanie
XLPE insulated power cable is used in electric transmission and distribution system operation at rated voltage of 0.6/1, XLPE insulated power cable is used in electric transmission and distribution system operation at rated voltage of 0.6/1, XLPE insulated power cable is used in electric transmission and distribution system operation at rated voltage of 0.6/1, XLPE insulated power cable is used in electric transmission and distribution system operation at rated voltage of 0.6/1, XLPE insulated power cable is used in electric transmission and distribution system operation at rated voltage of 0.6/1, XLPE insulated power cable is used in electric transmission and distribution system operation at rated voltage of 0.6/1,18-3,3/6.6.6.6.6.6/10,87/10,8/7/15, 12-20, 21/35, 26/35 kV.
Niskie i średnie napięcie poniżej 10 kV, wysokie napięcie między 10 a 35 kV.
Budowa

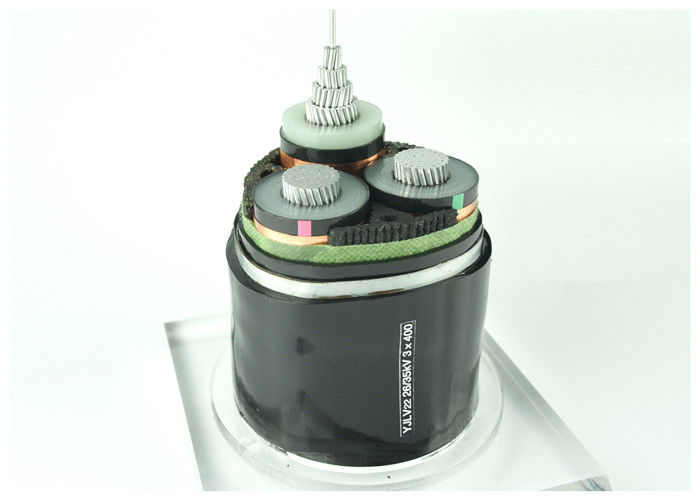

YJLV22 26/35kV 3x400SQMM Armoured Electrical Cable
1Okrągły, goły rdzeń aluminiowy, naciągnięty według normy IEC 60228.
2Wewnętrzna warstwa półprzewodząca.
3Włókna izolacyjne XLPE.
4Kolor według HD 308 S2.
5Zewnętrzna półprzewodnicza warstwa.
6Półprzewodząca taśma.
7Koperowy ekran.
8. Wypełniacz
9PVC wewnętrzna osłona.
10Galwanizowana taśma stalowa.
11PVC outer sheath (czerwony lub czarny).
Kod identyfikacyjny:
YJ: izolacja XLPE
L: Aluminiowy przewodnik
V: powłoka z PVC
32:Brzynia z drutu stalowego3 rdzenie
22:Płytkowa taśma opancerzeniowa3 rdzeń
72: Aluminiowe pancerze drutowe1 rdzeń
62: Płytka opancerzona ze stali nierdzewnej
ZR: odporny na ogień
| Rodzaj |
Opuszczenie |
Napęd nominalny |
CZN. rdzeni |
Sekcja nominalna ((mm2) |
Wnioski |
| YJV YJLV |
Przewodnik Cu lub Al,izolowany XLPE.Kabel elektryczny pokryty powłoką z PVC |
00,6/1KV |
1,2,3,4 |
1.5 do 400 |
Do układania w pomieszczeniach wewnętrznych i zewnętrznych.Izolowany kabel zasilania LV XLPE jest stosowany w systemie przesyłowym i dystrybucyjnym przy napięciu nominalnym U ((Um) ≤10KV.Kabel zasilania izolowany HV XLPE odnosi się do kablu przesyłowego zasilania między 10KV-35KV, jest często stosowany na głównej drodze przesyłu mocy. |
| 3+1 |
3 × 4 + 1 × 2,5 do 3 × 400 + 1 × 185 |
| 6/6kV |
1,3 |
od 25 do 500 |
| 8.7/10kV 8.7/15kV 12/20kV |
1 |
od 25 do 500 |
| 3 |
25 do 300 |
| 21/35kv |
1 |
Od 50 do 500 |
| YJV22 YJLV22 |
Przewodnik Cu lub Al, taśma stalowa izolowana XLPE, ocieplony kabel elektryczny o pokrycie PVC |
00,6/1KV |
3 |
1.5 do 400 |
Przystosowany do zakopania w ziemi, zdolny do wytrzymania zewnętrznych sił mechanicznych, ale duże siły ciągnące. |
| 4 |
od 4 do 240 |
| 6/6kV 8,7/10kV 8,7/15kV 12/20kV |
3 |
25 do 300 |
| 21/35kv |
3 |
50 do 240 |
Dane techniczne:
Maksymalna temperatura przewodnika: poniżej normy (90OC), awaryjne (130OC) lub w warunkach zwarcia nie dłuższych niż 5 s (250°C).
Min. Temperatura otoczenia 0OC, po zainstalowaniu i tylko w przypadku, gdy kabel znajduje się w stałej pozycji
Min. promienie zgięcia: 15 x kablu O.D dla pojedynczego rdzenia
12 x kabli O.D. dla wielojadrowych
| Napięcie badawcze |
6 / 10 kV |
[kV] |
21 / 5 minut. |
| |
12 / 20 kV |
[kV] |
42 i pół minuty. |
| |
18 / 30 kV |
[kV] |
63 i pół minuty. |
| Zakres temperatury |
w ruchu |
|
-5°C do +70°C |
| |
ustalone |
|
-20°C do +70°C |
| Temperatura pracy |
zwarcie |
°C |
250 |
| Czas zwarcia |
Max. |
[sek] |
5 |
| Promień gięcia |
Min. |
x średnica |
15 |
| Pożarność |
standardowy |
|
EN 60332-1-2 |
Standardowy
Międzynarodowe: IEC 60502, IEC 60228
Chiny: GB/T 12706
Inne normy, takie jak BS, DIN i ICEA na żądanie
Certyfikat
ISO,CE, KEMAIEC,RoHS, CCC,P3C
i więcej innych na żądanie
Ten produkt ma zastosowanie do linii przesyłowej i dystrybucyjnej energii o napięciu nominalnym AC ((U0/U) z systemem 3.6/6kV-26/36kV.i tacy) i gleby (bezpośrednio zakopane, rówieśnik kablowy, rurociąg itp.) odpowiednio w zależności od różnicy struktury warstwy ochronnej.
