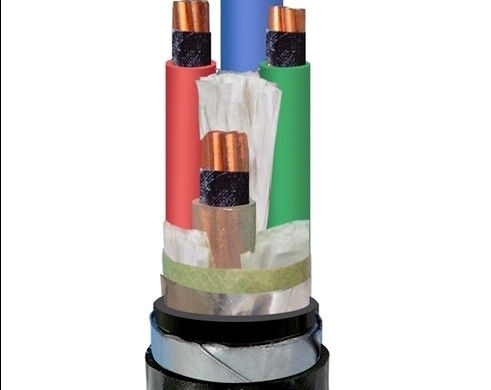

Ognioodporny stalowy opancerzony kabel elektryczny z taśmą mikową Kabel CU/MICA/XLPE/STA/PVC NH-YJV22 FRC
Aplikacje
Stosowany w wysokich budynkach, szpitalach, teatrach, elektrowniach, tunelach metra lub przemyśle petrochemicznym lub w innych specjalnych miejscach wymaganych do zapewnienia niskiego poziomu dymu, czystego i bezpiecznego kabla o zerowej zawartości halogenu.
Konstrukcje
Napięcie znamionowe: 0,6/1KV
Zakres nominalnego przekrój:1 żyła: 1,5 mm2 ~ 630 mm2 Wielożyłowa: 0,75 mm2 ~ 400 mm2
Liczba rdzeni:1, 2, 3, 3+1, 3+2, 3+3, 4, 4+1, 4+2, 5 i tak dalej.
Dyrygent: Klasa 1/2 Druty miedziane gładkie, wyżarzane, pełne lub skręcone, owinięte taśmą mikową
Izolacja:Mieszanka XLPE lub LSZH
Zbroja:Taśma stalowa ocynkowana
Osłona:Związek PVC lub LSZH
Kolor rdzenia:czerwony, czarny, niebieski, biały dla aktywnego rdzenia, zielono-żółty dla rdzenia uziemiającego, pomarańczowy lub czerwony lub czarny dla powłoki
Maks. Temperatura pracy:100 metrów na rolkę lub drewniany bęben lub zgodnie z wymaganiami
Zdolność produkcyjna:20 km/dzień
MOQ:1000 metrów dla małych rozmiarów, 500 metrów dla dużych rozmiarów
Standardy:
IEC 60502, 60228, 60332, 60331
DIN VDE 0276-620
HD 620 S1: 1996
DIN EN 60228 klasa 2 (konstrukcja)
Dane techniczne:
Napięcie probiercze 0,6/1 kV [kV] 3,5 / 5 min.
Zakres temperatur w ruchu -5°C do +70°C
stała -20°C do +70°C
Temperatura robocza zwarcia °C 250
Czas zwarcia maks. [sek] 5
Promień gięcia min. x średnica 15
Norma palności EN 60332-1-2
Certyfikaty
CE, RoHS, CCC, KEMA i inne na życzenie
Specyfikacja izolowanego kabla zasilającego Sioplas
| Typ | Numer rdzenia | Napięcie znamionowe KV |
| 0,6/1 | 1,8/3 | 3,6/6,6/6,6/10 |
| Cu rdzeń | Al Core | Zakres produkcji (nominalna powierzchnia przekroju poprzecznego) |
| YJV, YJY | -- | 1 | 1,5-630 | 10-630 | 10-630 |
| -- | YJLV, YJLY | 2,5-630 | 10-630 | 10-630 |
| YJV22, YJV23 | YJLV22, YJLV23 | 10-630 | 10-630 | 10-630 |
| YJV, YJY | -- | 2 | 1,5-185 | 10-185 | 10-150 |
| -- | YJLV, YJLY | 2,5-185 | 10-185 | 10-150 |
| YJV22, YJV23 | YJLV22, YJLV23 | 4-185 | 10-185 | 10-150 |
| YJV, YJY | -- | 3 | 1,5-400 | 10-185 | 10-300 |
| -- | YJLV, YJLY | 2,5-400 | 10-400 | 10-300 |
| YJV22, YJV23 | YJLV22, YJLV23 | 4-400 | 10-400 | 10-300 |
| YJV, YJY | -- | 4 | 4-400 | 10-400 | -- |
| -- | YJLV, YJLY | 4-400 | 10-400 | -- |
| YJV22, YJV23 | YJLV22, YJLV23 | 4-400 | 10-400 | -- |
| YJV, YJY | -- | 5 | 4-185 | 10-185 | -- |
| -- | YJLV, YJLY | 4-500 | 10-500 | -- |
| YJV22, YJV23 | YJLV22, YJLV23 | 4-500 | 10-500 | -- |
| YJV, YJY | YJLV, YJLY | 3+1 | 4-400 | 10-400 | -- |
| YJV22, YJV23 | YJLV22, YJLV23 | 4-400 | 10-400 | -- |
| YJV, YJY | YJLV, YJLY | 4+1 | 4-500 | 10-500 | -- |
| YJV22, YJV23 | YJLV22, YJLV23 | 4-500 | 10-500 | -- |
| YJV, YJY | YJLV, YJLY | 3+2 | 4-500 | 10-500 | -- |
| YJV22, YJV23 | YJLV22, YJLV23 | 4-500 | 10-500 | -- |
Charakterystyka robocza
1. Maksymalna długotrwała temperatura pracy kabla w izolacji PVC wynosi 70°C, XLPE 90°C;
2. Temperatura montażu kabla nie powinna być niższa niż 0°C;
3. Maksymalna temperatura zwarcia wynosi: PVC nie przekracza 160°C, XLPE 250°C, nie więcej niż 5 sekund;
4. Dopuszczalny promień zgięcia kabla: nie mniej niż 10 razy D (D: zewnętrzna średnica kabla)
5. Doskonała stabilność chemiczna, odporność na kwasy, zasady, tłuszcze i rozpuszczalniki organiczne oraz środek zmniejszający palność.
Opakowanie:
Tworzywo:
Bęben drewniany stalowy (fumigacja)
Długość kabla w każdym bębnie: 500 m/1000 m lub zgodnie z rzeczywistymi wymaganiami dotyczącymi długości kabla.
Rozmiar bębna:
Według długości kabla i rozmiaru pojemnika
*Aby podać dokładną cenę, prosimy o podanie wymaganej długości kabla. Większa ilość, więcej rabatów dla Ciebie!
