Qingdao Yilan Cable Co., Ltd.
Wiadomość e-mail sales3@holdonecable.com Teren 86-- 19026815676
Do domu > produkty > Opancerzony kabel elektryczny >

Miejsce pochodzenia CHINY
Nazwa handlowa QINGDAO YICABLE CABLE
Orzecznictwo ISO,CE,IEC,TUV,KEMA
Szczegóły produktu
Nazwa produktu:
Podziemny kabel STA
Izolacja:
PCV/XLPE
Dyrygent:
Miedź
Zbroja:
Taśma stalowa
Rozmiary:
1,0 ~ 630 mm2
Rdzenie:
3+1 rdzeni
Kurtka:
PCV/PE/LSZH
Bezpłatna próbka:
Tak
Gwarancja:
2 lata
Standardy:
IEC / BS / IS / VDE
Podkreślić:

armored cable wiring

,

armoured power cable

Warunki płatności i wysyłki
Minimalne zamówienie
1000 metrów
Cena
US$0.29 -119/Meter
Szczegóły pakowania
Drewniane Bębny
Czas dostawy
7 dni
Zasady płatności
T/T, akredytywa
Możliwość Supply
20 000 kilometrów na miesiąc
Opis produktu

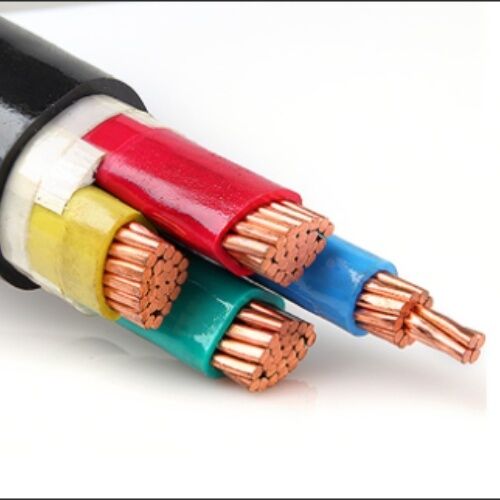

3x240 + 1x120mm2 Opancerzony kabel elektryczny z taśmą stalową Rdzeń miedziany Kabel podziemny w izolacji XLPE/PVC



Szczegóły kabla


1.U0/U: 0,6/1kV



2. Standard: IEC60502, BS7870, GB/T12706



3.Maks. temperatura pracy: 90 ° C, według wymagań może wynosić 110 ° C



4.Przewód: lita lub żyłka z czystej miedzi wyżarzanej klasy 1/2



5. Izolacja: XLPE



6. Pancerny: STA



7. Powłoka: PVC



8. Pole przekroju poprzecznego: 1,5 ~ 630 mm2



9. Rdzenie: 1 ~ 5 rdzeni, 3C + 1E, 4C + 1E, 3C + 2E



10. Pakowanie: bęben drewniany lub jako wymaganie



11. Certyfikacja: ISO9001/ISO14001/OHSAS18001/CCC/CE/CB



12.Uwaga: Środek zmniejszający palność, ognioodporność, niska emisja dymu i brak halogenów lub inna właściwość może być dostępna







Aplikacje



Opancerzony kabel elektryczny STA YJV22 4+1 Kabel żyłowy ma zastosowanie do linii przesyłowych i dystrybucyjnych energii elektrycznej o napięciu znamionowym AC Uo/U do 0,6/1kV włącznie.

Do montażu na zewnątrz i wewnątrz pomieszczeń, w miejscach wilgotnych i mokrych, do układania bezpośrednio w gruncie, gdzie występują nadmierne naprężenia mechaniczne na terenach pochyłych i ruchomych, przy układaniu pionowym lub pochyłym, a także w miejscach narażonych na poślizg.



YJ: Izolacja XLPE

V: Izolacja PCV

V: Osłona z PCV

22: Pancerz z taśmy stalowej ocynkowanej

32: Pancerz z drutu stalowego ocynkowanego





Standardy



Międzynarodowe: IEC 60502, IEC 60228, IEC 60332

Chiny: GB/T 12706.1-2008

Inne standardy, takie jak BS, DIN i ICEA na żądanie

rozmiar czcionki: 10,0000 pkt; mso-kerning czcionki: 0,0000 pkt;" > Typ PCV ST2zgodnie z IEC 60502, kolor czarny





Dane techniczne



Napięcie znamionowe: 0,6 / 1 kV

Maksymalna temperatura przewodu: poniżej normy (90OC), awaryjne (130OC) lub zwarcie nie dłuższe niż 5 s (250℃).

Min. Temperatura otoczenia 0OC, po instalacji i tylko wtedy, gdy kabel jest w ustalonej pozycji

Min. Promień gięcia: 12 x średnica zewnętrzna kabla







Dane techniczne





Nom. Przekrój przewodu Nr żyły/śr. Dyrygent Grubość izolacji Wewnętrzna grubość pokrycia Grubość taśmy stalowej Grubość osłony Około. OD Około.Waga Maks. Rezystancja DC przewodnika (20 ℃) Testowanie napięcia AC Aktualna ocena
mm2 szt./mm mm mm mm mm (mm) kg/km Ω/km kV/5 min W powietrzu (A) W glebie(A)
3 × 4+ 1 × 2,5 1/2,25+1/1,38 0,7 1,0 2 × 0,2 1,5 16.0 443 4,61 3.5 34 45
3 × 6+ 1 × 4 1/2,76+1/2,25 0,7 1,0 2 × 0,2 1,5 17.0 531 3.08 3.5 43 57
3 × 10+ 1 × 6 7/1,38+1/2,8 0,7 1,0 2 × 0,2 2.0 20.0 741 1,83 3.5 60 77
3×16+ 1×10 7/1,78+7/1,38 0,7 1,0 2 × 0,2 2.0 23.0 1135 1,15 3.5 83 105
3 × 25+ 1 × 16 7/2,14+7/1,78 0,9 1,0 2 × 0,2 2.0 26,0 1556 0,727 3.5 105 125
3 × 35+ 1 × 16 7/2,52+7/1,78 0,9 1,0 2 × 0,2 2.0 28,0 1896 0,524 3.5 125 155
3 × 50+ 1 × 25 10/2,52+7/2,14 1,0 1,0 2 × 0,2 2.0 31,0 2518 0,387 3.5 160 185
3 × 70+ 1 × 35 14/2,52+7/2,52 1.1 1.2 2 × 0,2 2.5 36,0 3293 0,268 3.5 200 225
3 × 95+ 1 × 50 19/2,52+10/2,52 1.1 1.2 2 × 0,5 2.5 40,0 4349 0,193 3.5 245 270
3 × 120+ 1 × 70 24/2,52+14/2,52 1.2 1.2 2 × 0,5 2.5 44,0 5365 0,153 3.5 285 310
3 × 150+ 1 × 70 30/2,52+14/2,52 1.4 1.4 2 × 0,5 3.0 49,0 6468 0,124 3.5 325 345
3 × 185+ 1 × 95 37/2,52+19/2,52 1.6 1.4 2 × 0,5 3.0 52,0 7854 0,0991 3.5 375 390
3 × 240+ 1 × 120 48/2,52+24/2,52 1.7 1.6 2 × 0,5 3.5 68,0 9814 0,0754 3.5 440 450
3 × 300+ 1 × 150 61/2,52+30/2,52 1.8 1.7 2 × 0,5 3.5 71,0 12781 0,0601 3.5 505 515
3 × 400+ 1 × 240 61/2,97+48/2,52 2.0 1.7 2 × 0,5 3.5 76,0 16359 0,0470 3.5 570 575






Pakowanie i wysyłka



Wszystkie kable do eksportu są dobrze zapakowane i zabezpieczone drewnianym bębnem lub drewnianym i stalowym bębnem.

Materiał opakowania zależy od wagi i rozmiaru kabla.

Dobre informacje, informacje o producencie i informacje o kliencie są trwale wydrukowane na każdym rozmiarze bębna.



Po wysłaniu dobrze zapakowanych bębnów kablowych do Sea Port są one ładowane do kontenera 20 FT lub 40 FT. Wszystkie bębny kablowe są trwale przymocowane pasem bezpieczeństwa, aby zapewnić brak ruchu podczas transportu morskiego.

Rozmiar kontenera dobierany jest w zależności od masy załadowanego towaru lub według wymagań klienta.





Nasze usługi



* Jesteśmy jednym z największych producentów przewodów elektrycznych i kabli zasilających w południowo-zachodnich Chinach i mamy ponad 20-letnie doświadczenie w produkcji i marketingu.

* Akceptujemy OEM. Rozmiar i materiał kabla są dostosowywane. Twoje własne logo i

własny projekt mile widziany. Wyprodukujemy zgodnie z Twoimi wymaganiami i opisem;

* Prześlij nam zapytanie, aby uzyskać więcej informacji o produktach, a my przekażemy Ci opinię w ciągu 12 godzin.
