Miejsce pochodzenia CHINY
Nazwa handlowa QINGDAO YICABLE CABLE
Orzecznictwo ISO,CE,IEC,TUV,KEMA
Szczegóły produktu
Nazwa produktu:
Kable miedziane XLPE
Woltaż:
1kV
Dyrygent:
Miedź
Izolacja:
XLPE
Zbroja:
Taśma stalowa
Rozmiary:
1,0 - 630 mm2
Rdzenie:
4 Rdzeń i ziemia
Kurtka:
PCV, PE lub LSZH
Gwarancja:
2 lata
Standardy:
IEC / BS / IS / VDE
Podkreślić:

armored cable wiring

,

armoured power cable

Warunki płatności i wysyłki
Minimalne zamówienie
500 M
Cena
US$0.3~119/Meter
Szczegóły pakowania
Beczki drewniane lub stalowe
Czas dostawy
Tydzień lub dwa według ilości
Zasady płatności
T/T, akredytywa
Możliwość Supply
10 000 kilometrów na miesiąc
Opis produktu

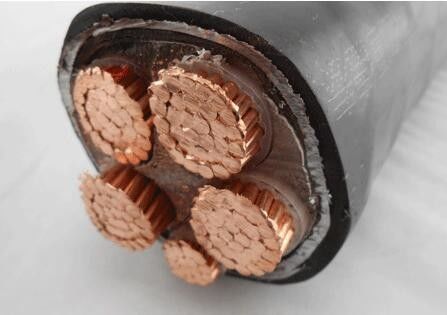

4 rdzeń 185 mkw. z ziemią 95 mm2 1kV Cable elektryczny opancerzony Taśma stalowa Armord XLPE Kabel miedziany

Szczegóły

Kod : Wymagania w zakresie bezpieczeństwa
Standardy : TS IEC 60502, IEC 502, VDE 0271, BS 6346
Budowa : 1- Solidny, wiązany lub elastyczny przewodnik miedziany
2- Izolacja XLPE (z połączeniem PE)
3- Z galwanizowanej taśmy stalowej
4- zewnętrzna osłona z PVC lub PE, LSOH
Zastosowanie : Najlepiej do instalacji w pomieszczeniach zamkniętych, w kanałach kablowych i w zakładach przemysłowych lub
stacje przełącznikowe, instalacje podziemne z dodatkową ochroną, w których
uszkodzenie mechaniczne jest nieoczekiwane.
Dane techniczne : Maksymalna temperatura pracy 90 oC
Temperatura zwarcia 250 oC

YJ: izolacja XLPE

V: powłoka z PVC

22: Ocieplenie taśmą z stali ocynkowanej

ZR: opóźniający płomień

Właściwość techniki

1Długotrwała temperatura pracy wynosi 90°C, cierpi krótko (w ciągu 5 sekund), temperatura rdzenia nie może być wyższa niż 250°C

2Temperatura otoczenia nie powinna być niższa niż -10°C

3Temperatura układania nie powinna być niższa niż 0°C

4"Radusz zgięcia pojedynczego rdzenia bez pancerza nie powinien przekraczać 20D, promienie zgięcia pojedynczego rdzenia z pancerzem nie powinny przekraczać 15D, promienie zgięcia trzech rdzeni z pancerzem nie powinny przekraczać 12D"

Opis typu i okazja zastosowania

YJV22 XLPE izolowane, z taśmą stalową, z PVC Przystosowany do zakopania w ziemi, zdolny do wytrzymania zewnętrznych sił mechanicznych, ale duże siły ciągnące.
YJLV22 Al. Wyizolowane, ze stali, z PVC, z kablem zasilania.
YJV32 Przewodnik miedziany, izolowany XLPE, ozdobny drut stalowy, obezwładniony drutem, kabel zasilania z PVC Stosować do szyb, wody i gleby,zdolnych do wytrzymania większego ciśnienia dodatniego.
YJLV32 Al.Konduktor, XLPE izolowany, ozdobny drutem stalowym, PVC pokryty kablem zasilania
YJV42 Przewodnik miedziany, XLPE izolowany, grube stalowe przewody opancerzone, PVC pokryty kablem zasilania Do układania w szybie, woda pod ziemią i duża różnica poziomu, zdolna do wytrzymania zewnętrznego ciśnienia mechanicznego i umiarkowanej siły ciągnącej.
YJLV42 Al.Konduktor, XLPE izolowany, grube stalowe druty opancerzone, PVC pokryty kablem zasilania

Standardy

Międzynarodowe: IEC 60502, IEC 60228, IEC 60332

Chiny: GB/T 12706.1-2008

Inne normy, takie jak BS, DIN i ICEA na żądanie

wielkość czcionki:10.0000pt;mso-font-kerning:0.0000pt;" >PVC typu ST2do normy IEC 60502, czarny

Dane techniczne

Włókno: 0,6 / 1 kV

Maksymalna temperatura przewodnika: poniżej normy (90OC), awaryjne (130OC) lub w warunkach zwarcia nie dłuższych niż 5 s (250°C).

Min. Temperatura otoczenia 0OC, po zainstalowaniu i tylko w przypadku, gdy kabel znajduje się w stałej pozycji

Min. promienie zgięcia: 12 x przewlekły przenik kabla

Świadectwa

CE, RoHS, CCC, KEMA i inne na życzenie

Parametry techniczne

Nazwa przekroju poprzecznego przewodnika Numer włókien konduktoru Grubość izolacji Gęstość wewnętrznego pokrycia Grubość taśmy stalowej Gęstość obudowy Przybliżenie. Przybliżona waga Max. D.C. Opór przewodnika (20 °C) Obecny rating
mm2 PC/mm mm mm mm mm (mm) kg/km Ω /km W powietrzu (A) W glebie ((A)
4 × 4 + 1 × 2.5 1/2,25 + 1/1.38 0.7 1.0 2 x 0.2 1.5 18.4 565 4.61 34 45
4 × 6 + 1 × 4 1/2.76 + 1/2.25 0.7 1.0 2 x 0.2 1.5 19.8 692 3.08 43 57
4 × 10 + 1 × 6 7/1.38+1/2.8 0.7 1.0 2 x 0.2 2.0 22.8 953 1.83 60 77
4 × 16 + 1 × 10 7/1.78 + 7/1.38 0.7 1.0 2 x 0.2 2.0 25.8 1318 1.15 83 105
4 × 25 + 1 × 16 7/2.14+7/1.78 0.9 1.0 2 x 0.2 2.0 30.4 1877 0.727 105 125
4 × 35 + 1 × 16 7/2,52 + 7/1.78 0.9 1.0 2 x 0.2 2.0 34.1 2324 0.524 125 155
4 × 50 + 1 × 25 10/2,52 + 7/2.14 1.0 1.0 2 x 0.2 2.0 38.7 3415 0.387 160 185
4 × 70 + 1 × 35 14/2,52 + 7/2.52 1.1 1.2 2 x 0.2 2.5 44.2 4432 0.268 200 225
4 × 95+ 1 × 50 19/2,52+10/2.52 1.1 1.2 2 x 0.5 2.5 49.8 5747 0.193 245 270
4 × 120 + 1 × 70 24/2.52+14/2.52 1.2 1.2 2 x 0.5 2.5 55.4 7112 0.153 285 310
4 × 150+ 1 × 70 30/2.52+14/2.52 1.4 1.4 2 x 0.5 3.0 60.1 8556 0.124 325 345
4 × 185+ 1 × 95 37/2,52+19/2.52 1.6 1.4 2 x 0.5 3.0 66.9 10510 0.0991 375 390
4 × 240 + 1 × 120 48/2,52 + 24/2.52 1.7 1.6 2 x 0.5 3.5 74.8 13232 0.0754 440 450
4 × 300 + 1 × 150 61/2,52 + 30/2.52 1.8 1.7 2 x 0.5 3.5 78.4 16452 0.0601 505 515

Opakowanie i wysyłka

Wszystkie kable do wywozu są dobrze zapakowane i chronione drewnianymi bębnami lub bębnami z drewna i stali.

Materiał opakowaniowy zależy od wagi i rozmiaru kabla.

Na każdym bębnie jest mocno wydrukowane dobre informacje, informacje o fabryce i informacje o kliencie.

Po dobrze zapakowanych beczkach kablowych wysyłanych do portu morskiego, są one ładowane do kontenera 20 FT lub kontenera 40 FT.brak ruchu podczas przewozu morskiego.

Wielkość kontenera jest wybierana w zależności od wagi całkowitego ładowanego towaru lub zgodnie z wymaganiami klienta.
