Miejsce pochodzenia CHINY
Nazwa handlowa QINGDAO YICABLE CABLE
Orzecznictwo ISO,CE,IEC,TUV,KEMA
Szczegóły produktu
Produkt:
Miedziany kabel pancerny
Dyrygent:
Miedź
Izolacja:
XLPE
Zbroja:
AWA, SWA
Rdzenie:
Jeden rdzeń
Osłona:
PCV
Standard:
IEC, BS, IS, VDE
Gwarancja:
2 lata
Podkreślić:

armored cable wiring

,

armoured power cable

Warunki płatności i wysyłki
Minimalne zamówienie
500 M
Cena
US$0.52 ~ 126 / Meter
Szczegóły pakowania
Beczki drewniane lub stalowe
Czas dostawy
7-10 dni
Zasady płatności
T/T, akredytywa
Możliwość Supply
10 000 KM na miesiąc
Opis produktu

Niestandardowy kabel miedziany opancerzony AWA SWA, kabel pancerny jednożyłowy 11KV 33KV

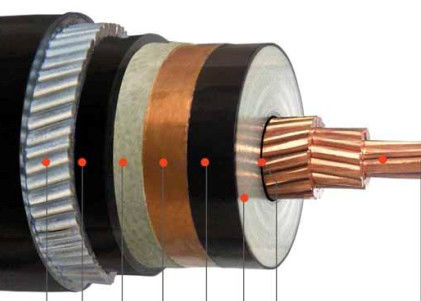

Budowa:1 ..... linka miedziana, 2 ..... warstwa wewnętrzna z materiału półprzewodnikowego, 3 ..... izolacja rdzenia z polietylenu usieciowanego, 4 ..... warstwa zewnętrzna z materiału półprzewodnikowego, 5 ..... taśma półprzewodnikowa, 6 ..... ekran z drutów miedzianych,7 ..... Paski wypełniające, przędza lub papier,8..... WłókninaTaśma pakowa lub trudnopalna,9..... WytłaczaneWewnętrzna powłoka z PVC, 10 .... Opancerzona drutem aluminiowym, 11 .... Ogólna osłona: polichlorek winylu (PVC) lub FR-PVC, PE, LSOH









Aplikacja:1. Stosowany w stacjach transformatorowych, blokach rozdzielczych, w elektrowniach i zakładach przemysłowych. Kabel elektroenergetyczny średniego napięcia do zastosowań statycznych w ziemi, wewnątrz i na zewnątrz obiektów, na zewnątrz, w kanałach kablowych, w wodzie, w warunkach, w których kable nie są narażone na większe naprężenia mechaniczne i naprężenia rozciągające. 2. Aby uniknąć wpływu czynników zewnętrznych, przylegająca warstwa półprzewodząca wtłoczona pomiędzy przewodnik a izolację wraz z koncentrycznym przewodnikiem miedzianym zapewnia ograniczenie pola elektrycznego i odporność na wyładowania niezupełne. 3. Ze względu na bardzo niski współczynnik strat dielektrycznych, który pozostaje stały przez cały okres użytkowania oraz dzięki doskonałym właściwościom izolacyjnym materiału XLPE, trwale połączonego wzdłużnie z wewnętrznym i zewnętrznym ekranem z materiału półprzewodzącego (wytłaczanego w jednym procesie), kabel charakteryzuje się wysoką niezawodnością działania.





Standardy: Międzynarodowe: IEC 60502-2, IEC 60228; Chiny: GB/T 12706.2-2008; Inne standardy, npBS, DIN i ICEA na zamówienie





Dane techniczne:



Kabel zasilający SN (6 do 35 kv).
Model i opis Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV Liczba rdzeni Powierzchnia przekroju przewodu (mm2)
izolacja xlpe 1 rdzeń 3 rdzenie 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm2
Rdzeń Cu Al Core
YJV, N2XSY;Kabel zasilający w osłonie PCV YJLV, NA2XSY; Kabel zasilający w osłonie PCV
YJV22; kabel zasilający opancerzony taśmą stalową, w osłonie z PVC YJLV22; kabel zasilający opancerzony taśmą stalową, w osłonie z PVC
YJV32, YJV42; kabel zasilający opancerzony drutem stalowym, w osłonie PCV YJLV32, YJLV42; kabel zasilający opancerzony drutem stalowym, w osłonie PCV




Dane techniczne:





Napięcie testowe 6/10 kV [kV] 21 / 5 min.
  12/20 kV [kV] 42 / 5 minut
  18/30 kV [kV] 63 / 5 minut
Zakres temperatur w ruchu   -20°C do +90°C
  naprawił   -20°C do +90°C
Temperatura robocza zwarcie °C 250
Czas zwarcia maks. [sek] 5
Promień gięcia min. x średnica 15
Palność standard   EN 50265-2-1








Zamawianie



Napięcie znamionowe

Standard zastosowania: IEC/BS/UL/GB

Liczba rdzeni

Rozmiar przewodu $ Konstrukcja

Rodzaj izolacji

Opancerzony lub nieopancerzony. Jeśli zbroja, typ i materiał zbroi

Wymóg osłony

Długość kabla i wymagania dotyczące pakowania

Inne wymagania





Parametr techniczny





Nom. Przekrój przewodu Nr żyły/śr. Dyrygent Grubość izolacji Grubość osłony wewnętrznej Śr. Drutu Zbrojnego Grubość osłony Około. OD

Około.

Waga

 Maks. Rezystancja DC przewodnika (20 ℃) Testowanie napięcia AC Aktualna ocena
mm2 szt./mm mm mm mm mm (mm) kg/km Ω/km kV/5 min W powietrzu (A) W glebie(A)
1×50 10/2,52 8 1.2 2.0 2.2 40,0 2857 0,387 63 210 215
1 × 70 14/2,52 8 1.2 2.0 2.3 42,0 3166 0,268 63 260 265
1 × 95 19/2,52 8 1.2 2.0 2.3 43,0 3499 0,193 63 320 315
1×120 24/2,52 8 1.3 2.5 2.4 46,0 4264 0,153 63 370 360
1×150 30/2,52 8 1.4 2.5 2.5 48,0 4671 0,124 63 420 405
1 × 185 37/2,52 8 1.4 2.5 2.5 49,0 5121 0,0991 63 480 455
1 × 240 48/2,52 8 1.4 2.5 2.6 52,0 5780 0,0754 63 565 530
1 × 300 61/2,52 8 1.4 2.5 2.7 54,0 6482 0,0601 63 650 595
1 × 400 61/2,97 8 1.4 2.5 2.8 58,0 7657 0,0470 63 755 680
1 × 500 61/3,23 8 1.6 2.5 2.9 61,0 8894 0,0366 63 865 765





Ten produkt ma zastosowanie w liniach przesyłowych i dystrybucyjnych energii o napięciu znamionowym prądu przemiennego (U0/U) w systemie 3,6/6 kV–26/36 kV. Jest on prowadzony odpowiednio w powietrzu (rama mostu kablowego, wspornik ściany wewnętrznej i korytko) i glebie (bezpośrednio zakopany, kanał kablowy, rura itp.) zgodnie z różnicą w strukturze warstwy ochronnej.





PAKOWANIE I WYSYŁKA



Wszystkie kable do eksportu są dobrze zapakowane i zabezpieczone drewnianym bębnem lub drewnianym i stalowym bębnem.

Materiał opakowania zależy od wagi i rozmiaru kabla.

Dobre informacje, informacje o producencie i informacje o kliencie są trwale wydrukowane na każdym rozmiarze bębna.



Po wysłaniu dobrze zapakowanych bębnów kablowych do Sea Port są one ładowane do kontenera 20 FT lub 40 FT. Wszystkie bębny kablowe są trwale przymocowane pasem bezpieczeństwa, aby zapewnić brak ruchu podczas transportu morskiego.

Wielkość kontenera dobierana jest w zależności od masy załadowanego towaru lub według wymagań klienta.





Usługi


* Jesteśmy jednym z największych producentów przewodów elektrycznych i kabli zasilających w Chinach i mamy ponad 20-letnie doświadczenie w produkcji i marketingu.
* Akceptujemy OEM. Rozmiar i materiał kabla są dostosowywane. Mile widziane jest własne logo i własny projekt. Wyprodukujemy zgodnie z Twoimi wymaganiami i opisem;
* Prześlij nam zapytanie, aby uzyskać więcej informacji o produktach, a my przekażemy Ci opinię w ciągu 12 godzin.
