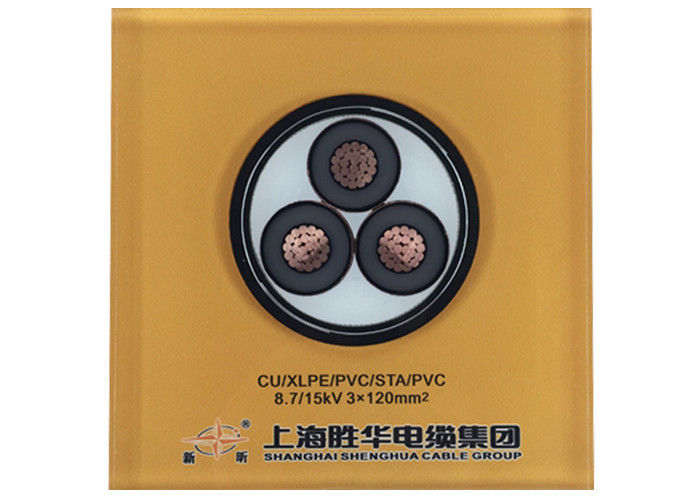

Profesjonalny STA Power Armoured Kabel elektryczny 120mm2 185mm2 240mm2 300mm2
MV ((6 do 35kv) Szczegóły o kablu zasilania
YJ: izolacja XLPE
V: powłoka z PVC
32: Ocieplenie ze stali √3 rdzenie
22: Ocieplenie taśmami stalowymi
72: Aluminiowe pancerze drutowe1 rdzeń
62: Płytka opancerzona ze stali nierdzewnej
ZR: odporny na ogień
Budowa
1..... nagła miedź na strumieniu
2..... wewnętrzna warstwa materiału półprzewodnikowego
3..... izolacja rdzenia z polietylenu połączonego
4..... zewnętrzna warstwa materiału półprzewodnikowego
5..... taśma półprzewodząca
6..... ekran z drutów miedzianych
7..... Płyty wypełniające, przędzy lub papieru
8..... Włókna włókienniczeTaśma opakowawcza lub środek hamujący płomień
9..... EkstruowaneWewnętrzna pokrywa z PVC
10.... Taśma ze stali nierdzewnej
11.... Całkowita osłona: polichlorek winylu (PVC) lub FR-PVC, PE, LSOH
| MV ((11kv 15kv 33kv) Kabel zasilania |
| Model i Opis Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
Numer rdzenia |
Powierzchnia przekroju poprzecznego przewodnika ((mm2) |
| izolacja xlpe |
1 rdzeń 3 rdzeń |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm2 |
| Rdzeń Cu |
| YJV, N2XSY;PVC owinięty kabel zasilania |
| YJV22;taśma stalowa z opancerzeniem,kabel zasilania o pokrycie z PVC |
| YJV32, YJV42;przęgło stalowe,kabel zasilania pokryty powłoką PVC |
| Al Core |
| YJLV, NA2XSY; kable zasilania pokryte powłoką z PVC |
| YJLV22;taśma stalowa z opancerzeniem,kabel zasilania o pokrycie z PVC |
| YJLV32, YJLV42;przewód stalowy z opancerzeniem,kabel zasilania o powłokę z PVC |
Ten produkt ma zastosowanie do linii przesyłowej i dystrybucyjnej energii o napięciu nominalnym AC ((U0/U) z systemem 3.6/6kV-26/36kV.i tacy) i gleby (bezpośrednio zakopane, rówieśnik kablowy, rurociąg itp.) odpowiednio w zależności od różnicy struktury warstwy ochronnej.
Zastosowanie
Używane w stacjach transformatorów, blokach przełącznikowych, w elektrowniach i zakładach przemysłowych.
Przewód napędowy średniego napięcia do zastosowania statycznego na ziemi, wewnątrz i na zewnątrz obiektów, na zewnątrz, w kanałach kablowych, w wodzie,w warunkach, w których kable nie są narażone na większe obciążenia mechaniczne i naprężenia naciągowe.
Standardy
Międzynarodowe: IEC 60502-2, IEC 60228
Chiny: GB/T 12706.2-2008
Inne normy, takie jak:BS,DIN i ICEA na żądanie
Dane techniczne
- kabel zasilający zgodnie z DIN VDE 0276 część 603, HD 620, IEC 60502, BS 6622
- zakres temperatur maksymalnie do +90 °C
- Temperatura podczas instalacji od 0 °C do +70 °C
- temperatura zwarcia +250 °C (do 5 sekund)
- napięcie nominalne Uo/U 3,6/6 kV, 6/10 kV, 6,35/11 kV (z BS), 18/30 kV, 19/33 kV (z BS)
- napięcia robocze 3,6/6 kV = maks. 7,2 kV 6/10 kV = maks. 12 kV 18/30 kV = maks. 36 kV
- napięcie badawcze 3,6/6 kV = 11 kV do 5 min. 6/10 kV = 21 kV do 5 min. 18/30 kV = 63 kV do 5 min.
- Minimalny promień gięcia około 15
| Napięcie badawcze |
6 / 10 kV |
[kV] |
21 / 5 minut. |
| |
12 / 20 kV |
[kV] |
42 i pół minuty. |
| |
18 / 30 kV |
[kV] |
63 i pół minuty. |
| Zakres temperatury |
w ruchu |
|
-5°C do +70°C |
| |
ustalone |
|
-20°C do +70°C |
| Temperatura pracy |
zwarcie |
°C |
250 |
| Czas zwarcia |
Max. |
[sek] |
5 |
| Promień gięcia |
Min. |
x średnica |
15 |
| Pożarność |
standardowy |
|
EN 60332-1-2
|
*) Opakowanie: CUT = przewód o różnej długości na bębnie lub bębnie, możliwość cięcia w zależnej długości
Certyfikat
ISO,CE, KEMAIEC,RoHS, CCC,P3Ci więcej innych na żądanie
Tabela napięcia, rdzeni i przekroju poprzecznego
| Pozycja |
Kategoria A, B |
30,6/6 kV |
6/10kV |
80,7/15 kV |
12/20 kV |
18/30 kV |
21/35 kV |
| Kategoria A, B |
6/6kV |
8.7/10 kV |
12/15 kV |
18/20 kV |
- |
26/35 kV |
| Jednorazowe jądro |
mm2 |
25-1200 |
25-1200 |
35-1200 |
50-1200 |
50-1200 |
50-1200 |
| Trzy rdzenie |
mm2 |
25-400 |
25-400 |
35-400 |
50 do 400 |
50 do 400 |
50 do 400 |
Kabel o napięciu znamionowym kategorii A jest stosowany w sytuacji, w której czas trwania awarii uziemienia nie przekracza 1 min. W przypadku kabla o napięciu znamionowym kategorii B:usterka uziemienia trwająca zwykle nie dłużej niż 1 godzinę, maksymalny czas trwania nie przekracza 8 godzin, roczny czas trwania awarii gruntu w sumie nie powinien przekraczać 125 godzin, kategoria C obejmuje wszystkie systemy oczekujące kategorii A i B.
ZAPAKOWANIE I WYPRZYWANIE
Wszystkie kable do wywozu są dobrze zapakowane i chronione drewnianym bębnem lub bębnem drewna i stali.Po dobrze zapakowanych beczkach kablowych wysłanych do Morskiego PortuWszystkie bębny kablowe są mocno przymocowane pasem bezpieczeństwa, aby upewnić się, że nie ma ruchu podczas przewozu morskiego.Wielkość kontenera jest wybierana w zależności od masy całkowitego ładunku lub zgodnie z wymaganiami klienta.
Usługi
