Podziemny drut stalowy ocynkowany, opancerzony kabel XLPE Wewnętrzna powłoka PVC YJV
Opis:
CU/XLPE/STA/PVC, IEC 60502
IEC 60502, IEC 60228,GB/T 12706.1-2008.
CE, CCC, KEMA

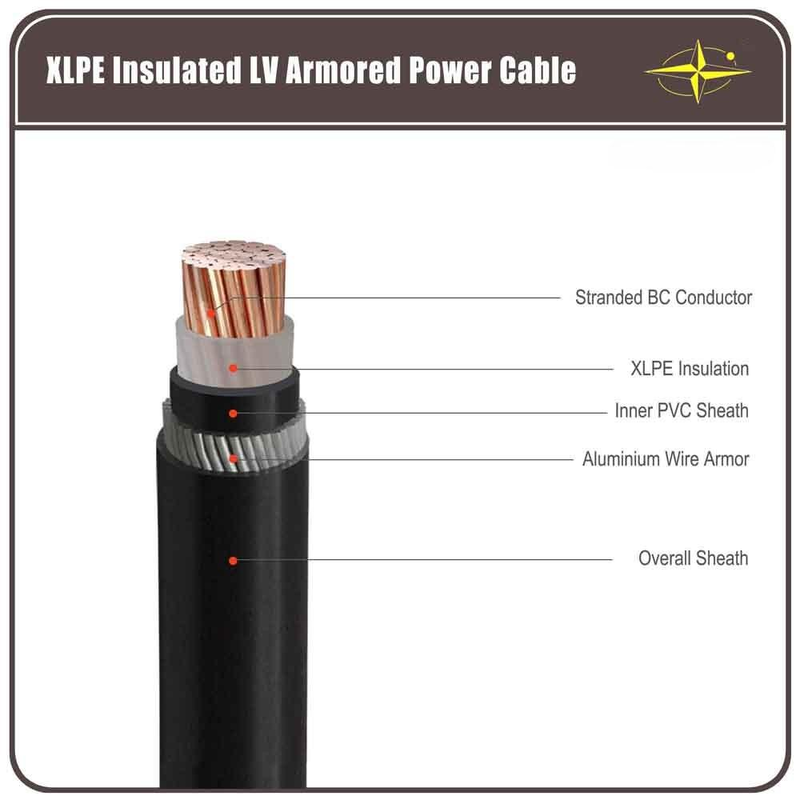

Konstrukcje
Dyrygent:CŻyła miedziana pleciona okrągła, zgodna z normą IEC 60228 klasa 2
Izolacja:XLPE/A
Pokrycie wewnętrzne: PCV
Pancerz: Drut lub taśma ze stali ocynkowanej
Osłona:PCV typu ST2zgodnie z IEC 60502, kolor czarny
Notatka:Kolor izolacji zgodnie z normami lubwymagania klienta
Aplikacje
Używany do linii przesyłowych i dystrybucyjnych energii o napięciu znamionowym 35 kv i niższym. W porównaniu z kablem zasilającym w izolacji PVC, kabel zasilający XLPE charakteryzuje się nie tylko doskonałą energią elektryczną, mechanizmem, odpornością na ciepło i starzenie, odpornością na stres środowiskowy i korozją chemiczną, ale także prostą konstrukcją, lekkością, brakiem ograniczeń spowodowanych spadkiem układania i naddatkiem na wysoką temperaturę podczas długotrwałej pracy.
Do układania wewnątrz i na zewnątrz. Wytrzymuje pewną przyczepność podczas instalacji, ale nie zewnętrzne siły mechaniczne.Standardy
Międzynarodowy:IEC 60502, IEC 60228
Chiny: GB/T 12706.1-2008
Inne standardy, npBS, DIN i ICEA na zamówienie
Dane techniczne
Napięcie znamionowe:2-35kV
Maks.Temperatura przewodu.: normalne (90°C), zwarcie nie dłuższe niż 5 s (160°Cgdy powierzchnia przekroju jest mniejsza niż 300mm2, 140°Cgdy powierzchnia przekroju przekracza 300mm2)
Min. AotoczeniaTemp.:Kabel należy wstępnie podgrzać, jeśli temperatura otoczenia jest niższa od 0°C
Min.Promień gięcia:kabel jednożyłowy 20(d+D)±5%
Kabel wielożyłowy 15(d+D)±5%
Certyfikaty
CE, RoHS, CCC, KEMA i inne na życzenie
4 Tabela napięć, żył i przekrojów
| Przedmiot |
Kategoria A, B |
3,6/6 kV |
6/10kV |
8,7/15 kV |
12/20kV |
18/30kV |
21/35 kV |
| Kategoria A, B |
6/6 kV |
8,7/10 kV |
12/15kV |
18/20kV |
- |
26/35 kV |
| Pojedynczy rdzeń |
mm2 |
25-1200 |
25-1200 |
35-1200 |
50-1200 |
50-1200 |
50-1200 |
| Trzy rdzenie |
mm2 |
25-400 |
25-400 |
35-400 |
50-400 |
50-400 |
50-400 |
Kabel o napięciu znamionowym kategorii A stosuje się w sytuacji wymagającej nie więcej niż 1 min. czasu trwania zwarcia doziemnego. W przypadku kabla o napięciu znamionowym kategorii B czas trwania zwarcia doziemnego zwykle nie przekracza 1 godziny, maks. czas trwania nie przekracza 8 godzin, roczny czas trwania zwarcia doziemnego łącznie nie powinien przekraczać 125 godzin, kategoria C obejmuje cały system oprócz kategorii A i B.
Pakowanie i wysyłka
Jesteśmy w stanie dotrzymać najbardziej rygorystycznych harmonogramów dostaw w zależności od zamówienia. Dotrzymanie terminu jest zawsze najwyższym priorytetem, ponieważ jakiekolwiek opóźnienie w dostawie kabla może przyczynić się do ogólnego opóźnienia projektu i przekroczenia kosztów.
Kabel dostarczany jest w drewnianych szpulach, pudełkach z tektury falistej i zwojach. Końcówki kabli są uszczelnione taśmą samoprzylepną BOPP i niehigroskopijnymi zatyczkami uszczelniającymi, które chronią końcówki kabli przed wilgocią. Wymagane oznakowanie należy wydrukować przy użyciu materiału odpornego na warunki atmosferyczne na zewnątrz bębna, zgodnie z wymaganiami klienta.
Nasze usługi
* Jesteśmy jednym z największych producentów przewodów elektrycznych i kabli zasilających w Chinach i mamy ponad 20-letnie doświadczenie w produkcji i marketingu.
* Akceptujemy OEM. Rozmiar i materiał kabla są dostosowywane. Mile widziane jest własne logo i własny projekt. Wyprodukujemy zgodnie z Twoimi wymaganiami i opisem;
* Prześlij nam zapytanie, aby uzyskać więcej informacji o produktach, a my przekażemy Ci opinię w ciągu 12 godzin.
