Rośliny przemysłowe Drut stalowy Kabel elektryczny zewnętrzny opancerzony 6.6KV - 35KV

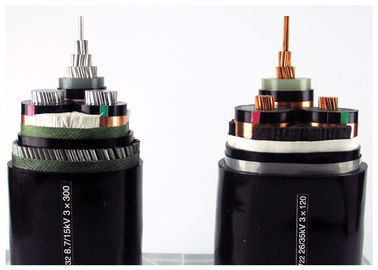

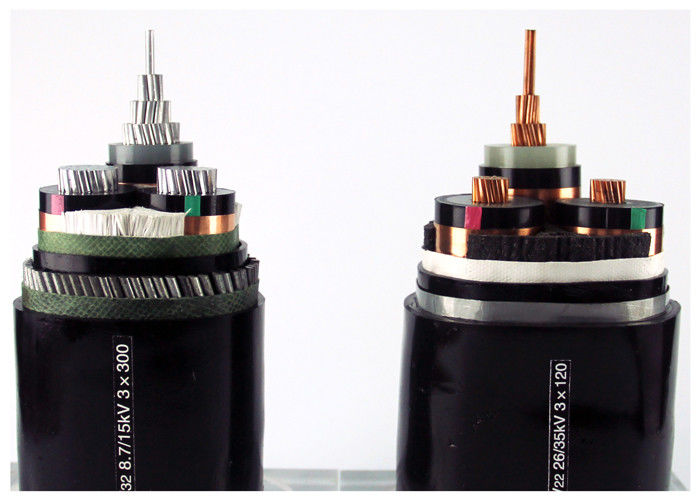

Budowa
1..... nagła miedź na strumieniu
2..... wewnętrzna warstwa materiału półprzewodnikowego
3..... izolacja rdzenia z polietylenu połączonego
4..... zewnętrzna warstwa materiału półprzewodnikowego
5..... taśma półprzewodząca
6..... ekran z drutów miedzianych
7..... Płyty wypełniające, przędzy lub papieru
8..... Włókna włókienniczeTaśma opakowawcza lub środek hamujący płomień
9..... EkstruowaneWewnętrzna pokrywa z PVC
10.... Taśma ze stali nierdzewnej
11.... Całkowita osłona: polichlorek winylu (PVC) lub FR-PVC, PE, LSOH
Zastosowanie
Kabel napędowy średniego napięcia do zastosowania statycznego w obiektach naziemnych, wewnętrznych i zewnętrznych, zewnętrznych,w kanałach kablowych, w wodzie, w warunkach, w których kable nie są narażone na większe obciążenia mechaniczne i naprężenia naciągowe.
Standardy
Międzynarodowe: IEC 60502-2, IEC 60228
Chiny: GB/T 12706.2-2008
Inne normy, takie jak:BS,DIN i ICEA na żądanie
Dane techniczne:
| Napięcie badawcze |
6 / 10 kV |
[kV] |
21 / 5 minut. |
| |
12 / 20 kV |
[kV] |
42 i pół minuty. |
| |
18 / 30 kV |
[kV] |
63 i pół minuty. |
| Zakres temperatury |
w ruchu |
|
-20°C do +90°C |
| |
ustalone |
|
-20°C do +90°C |
| Temperatura pracy |
zwarcie |
°C |
250 |
| Czas zwarcia |
Max. |
[sek] |
5 |
| Promień gięcia |
Min. |
x średnica |
15 |
| Pożarność |
standardowy |
|
EN 50265-2-1 |
*) Opakowanie: CUT = przewód o różnej długości na bębnie lub bębnie, możliwość cięcia w zależnej długości
MV ((6 do 35kv) Szczegóły o kablu zasilania
YJ: izolacja XLPE
V: powłoka z PVC
32: Ocieplenie ze stali √3 rdzenie
22: Ocieplenie taśmami stalowymi
72: Aluminiowe pancerze drutowe1 rdzeń
62: Płytka opancerzona ze stali nierdzewnej
ZR: odporny na ogień
| MV ((11kv 15kv 33kv) Kabel zasilania |
| Model i Opis Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
Numer rdzenia |
Powierzchnia przekroju poprzecznego przewodnika ((mm2) |
| izolacja xlpe |
1 rdzeń 3 rdzeń |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm2 |
| Rdzeń Cu |
| YJV, N2XSY;PVC owinięty kabel zasilania |
| YJV22;taśma stalowa z opancerzeniem,kabel zasilania o pokrycie z PVC |
| YJV32, YJV42;przęgło stalowe,kabel zasilania pokryty powłoką PVC |
| Al Core |
| YJLV, NA2XSY; kable zasilania pokryte powłoką z PVC |
| YJLV22;taśma stalowa z opancerzeniem,kabel zasilania o pokrycie z PVC |
| YJLV32, YJLV42;przewód stalowy z opancerzeniem,kabel zasilania o powłokę z PVC |
Ten produkt ma zastosowanie do linii przesyłowej i dystrybucyjnej energii o napięciu nominalnym AC ((U0/U) z systemem 3.6/6kV-26/36kV.i tacy) i gleby (bezpośrednio zakopane, rówieśnik kablowy, rurociąg itp.) odpowiednio w zależności od różnicy struktury warstwy ochronnej.
Certyfikat
ISO,CE, KEMAIEC,RoHS, CCC,P3Ci więcej innych na żądanie
ZAPAKOWANIE I WYPRZYWANIE
Wszystkie kable do wywozu są dobrze zapakowane i chronione drewnianym bębnem lub bębnem drewna i stali.Po dobrze zapakowanych beczkach kablowych wysłanych do Morskiego PortuWszystkie bębny kablowe są mocno przymocowane pasem bezpieczeństwa, aby upewnić się, że nie ma ruchu podczas przewozu morskiego.Wielkość kontenera jest wybierana w zależności od masy całkowitego ładunku lub zgodnie z wymaganiami klienta.
Usługi
* Jesteśmy jednym z największych producentów przewodów elektrycznych i kabli w Chinach i mamy ponad 20 lat doświadczenia w produkcji i marketingu.
* Akceptujemy OEM. Wielkość i materiał kabla są dostosowane.
* Proszę wysłać nam zapytanie o więcej informacji o produktach i udostępnimy Państwu informacje zwrotne w ciągu 12 godzin.
