Customized Armoured Electrical Aluminium Conductor Cable , Armored Power Cable

Dostosowany opancerzony elektryczny aluminiowy przewód przewodzący, opancerzony kabel zasilający

Opis:

CU/XLPE/STA/PVC, IEC 60502

IEC 60502, IEC 60228,GB/T 12706.1-2008.

CE, CCC, KEMA

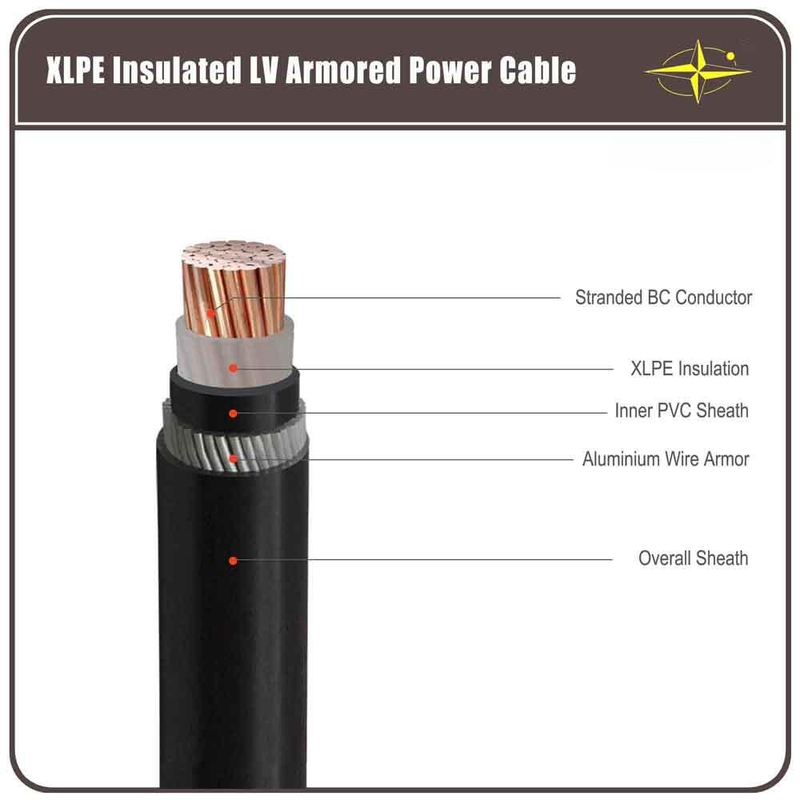

Konstrukcje

Dyrygent:CŻyła aluminiowa pleciona okrągła, zgodna z IEC 60228 klasa 2

Izolacja:XLPE/A

Ekran: drut miedziany/taśma

Pokrycie wewnętrzne: PCV

Pancerz: Drut lub taśma ze stali ocynkowanej

Osłona:PCV typu ST2zgodnie z IEC 60502, kolor czarny

Notatka:Kolor izolacji zgodnie z normami lubwymagania klienta

Aplikacje

Używany do linii przesyłowych i dystrybucyjnych energii o napięciu znamionowym 35 kv i niższym. W porównaniu z kablem zasilającym w izolacji PVC, kabel zasilający XLPE charakteryzuje się nie tylko doskonałą energią elektryczną, mechanizmem, odpornością na ciepło i starzenie, odpornością na naprężenia środowiskowe i korozję chemiczną, ale także prostą konstrukcją, niewielką wagą, brakiem ograniczeń w postaci upadku przy układaniu i naddatkiem na wysoką temperaturę podczas długotrwałej pracy.

Do układania wewnątrz i na zewnątrz. Wytrzymuje pewną przyczepność podczas instalacji, ale nie zewnętrzne siły mechaniczne.Standardy

Międzynarodowy:IEC 60502, IEC 60228

Chiny: GB/T 12706.1-2008

Inne standardy, npBS, DIN i ICEA na zamówienie

Dane techniczne

Napięcie znamionowe:2-35kV

Maks.Temperatura przewodu.: normalne (90°C), zwarcie nie dłuższe niż 5 s (160°Cgdy powierzchnia przekroju jest mniejsza niż 300mm2, 140°Cgdy powierzchnia przekroju przekracza 300mm2)

Min. AotoczeniaTemp.:Kabel należy wstępnie podgrzać, jeśli temperatura otoczenia jest niższa od 0°C

Min.Promień gięcia:kabel jednożyłowy 20(d+D)±5%

Kabel wielożyłowy 15(d+D)±5%

Certyfikaty

CE, RoHS, CCC, KEMA i inne na życzenie

4 Tabela napięć, żył i przekrojów

Kabel o napięciu znamionowym kategorii A stosuje się w sytuacji wymagającej nie więcej niż 1 min. czasu trwania zwarcia doziemnego. W przypadku kabla o napięciu znamionowym kategorii B czas trwania zwarcia doziemnego zwykle nie przekracza 1 godziny, maks. czas trwania nie przekracza 8 godzin, roczny czas trwania zwarcia doziemnego łącznie nie powinien przekraczać 125 godzin, kategoria C obejmuje cały system oprócz kategorii A i B.

Opis:

CU/XLPE/STA/PVC, IEC 60502

IEC 60502, IEC 60228,GB/T 12706.1-2008.

CE, CCC, KEMA

Konstrukcje

Dyrygent:CŻyła miedziana pleciona okrągła, zgodna z normą IEC 60228 klasa 2

Izolacja:XLPE/A

Pokrycie wewnętrzne: PCV

Pancerz: Drut lub taśma ze stali ocynkowanej

Osłona:PCV typu ST2zgodnie z IEC 60502, kolor czarny

Notatka:Kolor izolacji zgodnie z normami lubwymagania klienta

Aplikacje

Używany do linii przesyłowych i dystrybucyjnych energii o napięciu znamionowym 35 kv i niższym. W porównaniu z kablem zasilającym w izolacji PVC, kabel zasilający XLPE charakteryzuje się nie tylko doskonałą energią elektryczną, mechanizmem, odpornością na ciepło i starzenie, odpornością na naprężenia środowiskowe i korozję chemiczną, ale także prostą konstrukcją, niewielką wagą, brakiem ograniczeń w postaci upadku przy układaniu i naddatkiem na wysoką temperaturę podczas długotrwałej pracy.

Do układania wewnątrz i na zewnątrz. Wytrzymuje pewną przyczepność podczas instalacji, ale nie zewnętrzne siły mechaniczne.Standardy

Międzynarodowy:IEC 60502, IEC 60228

Chiny: GB/T 12706.1-2008

Inne standardy, npBS, DIN i ICEA na zamówienie

Dane techniczne

Napięcie znamionowe:2-35kV

Maks.Temperatura przewodu.: normalne (90°C), zwarcie nie dłuższe niż 5 s (160°Cgdy powierzchnia przekroju jest mniejsza niż 300mm2, 140°Cgdy powierzchnia przekroju przekracza 300mm2)

Min. AotoczeniaTemp.:Kabel należy wstępnie podgrzać, jeśli temperatura otoczenia jest niższa od 0°C

Min.Promień gięcia:kabel jednożyłowy 20(d+D)±5%

Kabel wielożyłowy 15(d+D)±5%

Certyfikaty

CE, RoHS, CCC, KEMA i inne na życzenie

4 Tabela napięć, żył i przekrojów

Kabel o napięciu znamionowym kategorii A stosuje się w sytuacji wymagającej nie więcej niż 1 min. czasu trwania zwarcia doziemnego. W przypadku kabla o napięciu znamionowym kategorii B czas trwania zwarcia doziemnego zwykle nie przekracza 1 godziny, maks. czas trwania nie przekracza 8 godzin, roczny czas trwania zwarcia doziemnego łącznie nie powinien przekraczać 125 godzin, kategoria C obejmuje cały system oprócz kategorii A i B.
