Qingdao Yilan Cable Co., Ltd.
Wiadomość e-mail sales3@holdonecable.com Teren 86-- 19026815676
Do domu > produkty > Opancerzony kabel elektryczny >

Miejsce pochodzenia CHINY
Nazwa handlowa QINGDAO YICABLE CABLE
Orzecznictwo ISO,CE,IEC,TUV,KEMA
Szczegóły produktu
Nazwa produktu:
Kabel pancerny
Izolacja:
XLPE
Zbroja:
Taśma/drut stalowy
Dyrygent:
CU/AL
Rdzenie:
1, 3
Standard:
IEC, BS, IS, VDE
Gwarancja:
2 lata
Darmowe próbki:
Tak
Podkreślić:

armored electrical wire

,

armored cable wiring

Warunki płatności i wysyłki
Minimalne zamówienie
500 M
Cena
US$0.51 - US$125 / Meter
Szczegóły pakowania
Drewniane Bębny
Czas dostawy
10 dni
Zasady płatności
T/T, akredytywa
Możliwość Supply
21 000 KM miesięcznie
Opis produktu

MV HV Taśma stalowa o opancerzonej przewodów elektrycznych 1 rdzenia / 3 rdzenia


Zastosowanie

Używane w stacjach transformatorów, blokach przełącznikowych, w elektrowniach i zakładach przemysłowych.

Przewód napędowy średniego napięcia do zastosowania statycznego na ziemi, wewnątrz i na zewnątrz obiektów, na zewnątrz, w kanałach kablowych, w wodzie,w warunkach, w których kable nie są narażone na większe obciążenia mechaniczne i naprężenia naciągowe.

W celu uniknięcia skutków uderzeń zewnętrznych, przylegająca warstwa półprzewodząca wytłaczana między przewodnikiem a izolacją, wraz z koncentrycznym przewodnikiem miedzianym,zapewnia ograniczenie pola elektrycznego i odporność na częściowe rozładowania.

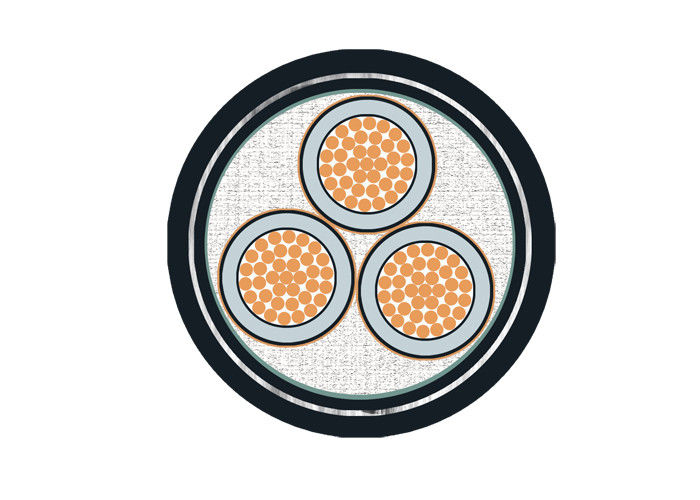

Budowa

/Konduktor: okrągły przewodnik Cu/Al, wieloprzewodowy, skompresowany (RM), klasa 2 zgodna z HRN HD 383 / IEC 60228 / DIN VDE 0295
Wewnętrzny ekran: skórka półprzewodząca wytłuszczona na przewodniku
Izolacja: XLPE (polyetylen połączony krzyżowo, ostatni znak: PE-X) związek DIX 8 zgodny z HRN HD 620 S1 ili 2XI1 zgodny z DIN VDE 0207 dio 22
Ekran zewnętrzny: Wyrzucona skóra półprzewodząca na izolacji, spliced wzdłużnie z izolacją (+ taśma z materiału półprzewodzącego)
Kierowcaekran: taśma miedziana owinięta w kontr-helix
Wypełniacz: Płyty wypełniające, przędzy lub papieru
Owoce: Taśma do owijania z włókien nienasyconych lub opalanie płomieni lub wodoodporność
Wewnętrzne pokrycie: PVC wytłuszczone
Pancerz: Włókno stalowe galwanizowane, taśma pancerna
Całkowita osłona polichlorek winylu (PVC) lub FR-PVC, PE, LSOH
Kolor osłony Czarny, czerwony lub na zamówienie


YJ: izolacja XLPE
V: powłoka z PVC
32: Ocieplenie ze stali √3 rdzenie
22: Ocieplenie taśmami stalowymi
72: Aluminiowe pancerze drutowe1 rdzeń
62: Płytka opancerzona ze stali nierdzewnej
ZR: odporny na ogień


Standardy

Międzynarodowe: IEC 60502-2, IEC 60228
Chiny: GB/T 12706.2-2008
Inne normy, takie jak:BS,DIN i ICEA na żądanie

Dane techniczne

Napięcie badawcze 6 / 10 kV [kV] 21 / 5 minut.
12 / 20 kV [kV] 42 i pół minuty.
18 / 30 kV [kV] 63 i pół minuty.
Zakres temperatury w ruchu -20°C do +90°C
ustalone -20°C do +90°C
Temperatura pracy zwarcie °C 250
Czas zwarcia Max. [sek] 5
Promień gięcia Min. x średnica 15
Pożarność standardowy EN 50265-2-1



*) Opakowanie: CUT = przewód o różnej długości na bębnie lub bębnie, możliwość cięcia w zależnej długości

Tabela napięcia, rdzeni i przekroju poprzecznego

Pozycja Kategoria A, B 30,6/6 kV 6/10kV 80,7/15 kV 12/20 kV 18/30 kV 21/35 kV
Kategoria A, B 6/6kV 8.7/10 kV 12/15 kV 18/20 kV - 26/35 kV
Jednorazowe jądro mm2 25-1200 25-1200 35-1200 50-1200 50-1200 50-1200
Trzy rdzenie mm2 25-400 25-400 35-400 50 do 400 50 do 400 50 do 400

Kabel o napięciu znamionowym kategorii A jest stosowany w sytuacji, w której czas trwania awarii uziemienia nie przekracza 1 min. W przypadku kabla o napięciu znamionowym kategorii B:usterka uziemienia trwająca zwykle nie dłużej niż 1 godzinę, maksymalny czas trwania nie przekracza 8 godzin, roczny czas trwania awarii gruntu w sumie nie powinien przekraczać 125 godzin, kategoria C obejmuje wszystkie systemy oczekujące kategorii A i B.

Specyfikacje kabli zasilania.
Model i Opis Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV Numer rdzenia Powierzchnia przekroju poprzecznego przewodnika ((mm2)
izolacja xlpe 1 rdzeń 3 rdzeń 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm2
Rdzeń Cu Al Core
YJV, N2XSY;PVC owinięty kabel zasilania YJLV, NA2XSY; kable zasilania pokryte powłoką z PVC
YJV22;taśma stalowa z opancerzeniem,kabel zasilania o pokrycie z PVC YJLV22;taśma stalowa z opancerzeniem,kabel zasilania o pokrycie z PVC
YJV32, YJV42;przęgło stalowe,kabel zasilania pokryty powłoką PVC YJLV32, YJLV42;przewód stalowy z opancerzeniem,kabel zasilania o powłokę z PVC
izolacja PVC
Cu Core Al Core
VV(VY);PVC(PE) pokryty kablem zasilania VLV(VLY);PVC(PE) pokryty kablem zasilania
VV22 ((VV23);taśma stalowa z opancerzeniem,PVC ((PE)) kabl zasilania z osłoną VLV22(VLV23);taśma stalowa z opancerzeniem,PVC(PE) kabel zasilania z osłoną
VV32(VV33),VV42(VV43);przewód zasilania o opancerzeniu ze stali,PVC(PE) z osłoną VLV32(VLV33),VLV42(VLV43);przewód zasilania o opancerzeniu ze stali,PVC(PE) z osłoną


Ten produkt ma zastosowanie do linii przesyłowej i dystrybucyjnej energii o napięciu nominalnym AC ((U0/U) z systemem 3.6/6kV-26/36kV.i tacy) i gleby (bezpośrednio zakopane, rówieśnik kablowy, rurociąg itp.) odpowiednio w zależności od różnicy struktury warstwy ochronnej.



Certyfikat

ISO,CE, KEMAIEC,RoHS, CCC,P3Ci więcej innych na żądanie


Opakowanie i wysyłka

Wszystkie kable do wywozu są dobrze zapakowane i chronione drewnianym bębnem lub bębnem drewna i stali.Po dobrze zapakowanych beczkach kablowych wysłanych do Morskiego PortuWszystkie bębny kablowe są mocno przymocowane pasem bezpieczeństwa, aby upewnić się, że nie ma ruchu podczas przewozu morskiego.Wielkość kontenera jest wybierana w zależności od masy całkowitego ładunku lub zgodnie z wymaganiami klienta.

Nasze usługi


* Jesteśmy jednym z największych producentów przewodów elektrycznych i kabli w Chinach i mamy ponad 20 lat doświadczenia w produkcji i marketingu.
* Akceptujemy OEM. Wielkość i materiał kabla są dostosowane.
* Proszę wysłać nam zapytanie o więcej informacji o produktach i udostępnimy Państwu informacje zwrotne w ciągu 12 godzin.


Częste pytania


P: Jak długo trwa odbiór oferty?
Odpowiedź: Większość ofert jest zwracana w ciągu 24 godzin, jednak jeśli chodzi o specjalną konstrukcję, może to potrwać więcej dni.
P: Jakie gwarancje mają Państwa produkty?
Odpowiedź: Kabel SHAN gwarantuje, że wszystkie nasze produkty, przewody, kable i inne są wolne od wad.Szczegółowe warunki są następujące::
1Gwarantujemy, że będziemy przestrzegać wymogów okresu gwarancji określonych w umowie,Towary dostarczone w ramach zamówienia na zakup kabli i przewodów sieci dystrybucyjnej
2Będziemy produkowani według tej specyfikacji i towary będą nowe, nieużywane, z najnowszych lub aktualnych modeli.dostarczymy towary zgodnie z wymogami umowy.
3. Gwarancja jest ważna przez dwanaście (12) miesięcy po dostarczeniu towaru lub jego części do miejsca przeznaczenia ostatecznego wskazanego w KCS i jego przyjęciu,lub przez osiemnaście (18) miesięcy od daty wysyłki z portu lub miejsca załadunku w kraju pochodzenia, w zależności od tego, który okres kończy się wcześniej.
4W okresie gwarancji nabywca może zgłosić bezpośrednio producentowi w formie pisemnej lub przez agenta, jeśli wystąpi jakiekolwiek problemy z jakością Towaru.Producent dokona naprawy lub wymiany w rozsądnym terminie, a ponosi wszelkie koszty związane z tym.
