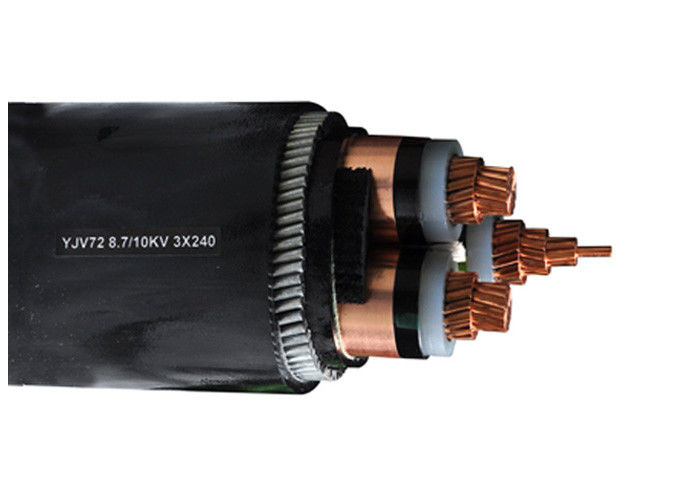

Elektryczny kabel pancerny wysokiego napięcia 3 x 240 mm2 CU SWA Trzyżyłowe kable
Budowa
| Dyrygent | Kompaktowy przewód miedziany typu linka, klasa 2 zgodnie z IEC 60228 |
| Okrągły, lity przewodnik miedziany, klasa 1 zgodnie z IEC 60228 |
| Elastyczny przewód miedziany typu linka, klasa 5 zgodnie z IEC 60228 |
| Ekran dyrygenta | Półprzewodnik (tylko średnie napięcie) |
| Izolacja | XLPE (polietylen usieciowany) |
| Ekran izolacyjny | Półprzewodnik (tylko średnie napięcie) |
| Metalowa Tarcza | Ekran z taśmy miedzianej lub ekran z drutu miedzianego i taśmy miedzianej (koniecznie SN, opcjonalnie NN) |
| Podsadzkarz | Pasek wypełniający |
| Taśma do pakowania | Taśma pakowa z włókniny lub taśma pakowa lsoh |
| Wewnętrzne pokrycie | Wytłaczany PVC lub LSOH (tylko MV) |
| Zbroja | Opcjonalnie zbroja z taśmy stalowej, zbroja z drutu stalowego lub drutu aluminiowego |
| Ogólna osłona | PVC, FR-PVC, PE lub LSOH
|
YJ: Izolacja XLPE
V: Osłona z PCV
32: Pancerz z drutu stalowego – 3 rdzenie
22: Pancerz z taśmy stalowej – 3 rdzenie
72: Pancerz z drutu aluminiowego - 1 rdzeń
62: Pancerz z taśmy ze stali nierdzewnej — 1 rdzeń
ZR: Odporny na płomienie
Aplikacja
Stosowany w stacjach transformatorowych, blokach rozdzielczych, w elektrowniach i zakładach przemysłowych.
Kabel elektroenergetyczny średniego napięcia do zastosowań statycznych w ziemi, wewnątrz i na zewnątrz obiektów, na zewnątrz, w kanałach kablowych, w wodzie, w warunkach, w których kable nie są narażone na większe naprężenia mechaniczne i naprężenia rozciągające.
Szczegóły kabla zasilającego SN (6 do 35 kv).
| Kabel zasilający SN (11 kv 15 kv 33 kv). |
| Model i opis Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV | Liczba rdzeni | Powierzchnia przekroju przewodu (mm2) |
| izolacja xlpe | 1 rdzeń 3 rdzenie | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm2 |
| Rdzeń Cu |
| YJV, N2XSY;Kabel zasilający w osłonie PCV |
| YJV22; kabel zasilający opancerzony taśmą stalową, w osłonie z PVC |
| YJV32, YJV42; kabel zasilający opancerzony drutem stalowym, w osłonie PCV |
| Al Core |
| YJLV, NA2XSY; Kabel zasilający w osłonie PCV |
| YJLV22; kabel zasilający opancerzony taśmą stalową, w osłonie z PVC |
| YJLV32, YJLV42; kabel zasilający opancerzony drutem stalowym, w osłonie PCV |
Ten produkt ma zastosowanie w liniach przesyłowych i dystrybucyjnych energii o napięciu znamionowym prądu przemiennego (U0/U) w systemie 3,6/6 kV–26/36 kV. Jest on prowadzony odpowiednio w powietrzu (rama mostu kablowego, wspornik ściany wewnętrznej i korytko) i glebie (bezpośrednio zakopany, kanał kablowy, rura itp.) zgodnie z różnicą w strukturze warstwy ochronnej.
Standardy
Międzynarodowe: IEC 60502-2, IEC 60228
Chiny: GB/T 12706.2-2008
Inne standardy, npBS, DIN i ICEA na zamówienie
Dane techniczne
- Kabel zasilający zgodny z DIN VDE 0276 część 603, HD 620, IEC 60502, BS 6622
- Zakres temperatur maks. do +90°C
- Temperatura podczas montażu od 0°C do +70°C
- Temperatura zwarcia +250°C (do 5 sekund)
- Napięcie nominalne Uo/U 3,6/6 kV, 6/10 kV, 6,35/11 kV (dle BS), 18/30 kV, 19/33 kV (dle BS)
- Napięcia robocze 3,6/6 kV = max. 7,2 kV 6/10 kV = max. 12 kV 18/30 kV = maks. 36 kV
- Napięcie probiercze ac 3,6/6 kV = 11 kV do 5 min. 6/10 kV = 21 kV do 5 min. 18/30 kV = 63 kV do 5 min.
- Minimalny promień gięcia ok. 15 średnica kabla
| Napięcie testowe | 6/10 kV | [kV] | 21 / 5 min. |
| | 12/20 kV | [kV] | 42 / 5 minut |
| | 18/30 kV | [kV] | 63 / 5 minut |
| Zakres temperatur | w ruchu | | -5°C do +70°C |
| | naprawił | | -20°C do +70°C |
| Temperatura robocza | zwarcie | °C | 250 |
| Czas zwarcia | maks. | [sek] | 5 |
| Promień gięcia | min. | x średnica | 15 |
| Palność | standard | | EN 60332-1-2
|
*) Pakowanie: CUT = kabel o różnych długościach na bębnie lub szpuli, możliwe docięcie na żądaną długość
Certyfikat
ISO,CE, KEMA,IEC,RoHS, CCC,P3Ci wiele innych na zamówienie
Pakowanie i wysyłka
Wszystkie kable do eksportu są dobrze zapakowane i zabezpieczone drewnianym bębnem lub drewnianym i stalowym bębnem. Materiał opakowania zależy od wagi i rozmiaru kabla. Po wysłaniu dobrze zapakowanych bębnów kablowych do Sea Port są one ładowane do kontenera 20 FT lub 40 FT. Wszystkie bębny kablowe są trwale przymocowane pasem bezpieczeństwa, aby zapewnić brak ruchu podczas transportu morskiego. Wielkość kontenera dobierana jest w zależności od masy załadowanego towaru lub według wymagań klienta.
Usługi
* Jesteśmy jednym z największych producentów przewodów elektrycznych i kabli zasilających w Chinach i mamy ponad 20-letnie doświadczenie w produkcji i marketingu.
* Akceptujemy OEM. Rozmiar i materiał kabla są dostosowywane. Mile widziane jest własne logo i własny projekt. Wyprodukujemy zgodnie z Twoimi wymaganiami i opisem;
* Prześlij nam zapytanie, aby uzyskać więcej informacji o produktach, a my przekażemy Ci opinię w ciągu 12 godzin.
