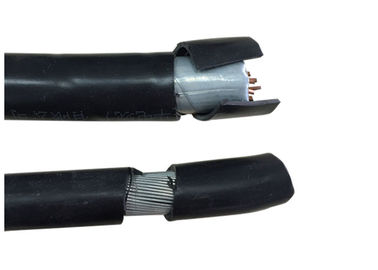

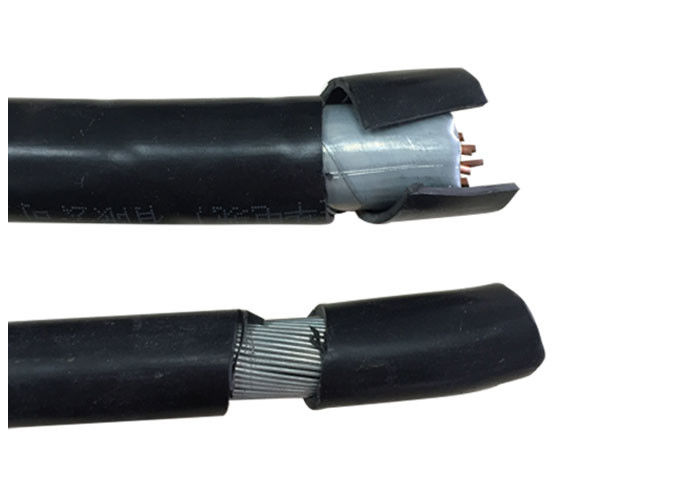

Aluminiowy opancerzony kabel elektryczny miedziany ekran XLPE izolowany kabel wysokiego napięcia
Wysokie napięcieZbrojony Kabel zasilaniaSzczegóły o kablu zasilania
YJ: izolacja XLPE
V: powłoka z PVC
32:Brzynia z drutu stalowego3 rdzenie
22:Płytkowa taśma opancerzeniowa3 rdzeń
72: Aluminiowe pancerze drutowe1 rdzeń
62: Płytka opancerzona ze stali nierdzewnej
ZR: odporny na ogień
Standardy
Międzynarodowe: IEC 60502-2, IEC 60228
Chiny: GB/T 12706.2-2008
Inne normy, takie jak:BS,DIN i ICEA na żądanie
| MV ((11kv 15kv 33kv) Kabel zasilania |
| Model i Opis Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
Numer rdzenia |
Powierzchnia przekroju poprzecznego przewodnika ((mm2) |
| izolacja xlpe |
1 rdzeń 3 rdzeń |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm2 |
| Rdzeń Cu |
| YJV, N2XSY;PVC owinięty kabel zasilania |
| YJV22;taśma stalowa z opancerzeniem,kabel zasilania o pokrycie z PVC |
| YJV32, YJV42;przęgło stalowe,kabel zasilania pokryty powłoką PVC |
| Al Core |
| YJLV, NA2XSY; kable zasilania pokryte powłoką z PVC |
| YJLV22;taśma stalowa z opancerzeniem,kabel zasilania o pokrycie z PVC |
YJLV32, YJLV42;przewód stalowy z opancerzeniem,kabel zasilania o powłokę z PVC
|
Zastosowanie:
a. Używane w stacjach transformatorów, blokach przełącznikowych, w elektrowniach i zakładach przemysłowych.w kanałach kablowych, w wodzie, w warunkach, w których kable nie są narażone na większe obciążenia mechaniczne i naprężenia naciągowe.
b. Aby uniknąć wpływu uderzeń zewnętrznych, przylegająca warstwa półprzewodnikowa wytłaczana między przewodnikiem i izolacją, wraz z koncentrycznym przewodnikiem miedzianym,zapewnia ograniczenie pola elektrycznego i odporność na częściowe rozładowania.
c. ze względu na bardzo niski współczynnik strat dielektrycznych, który pozostaje stały przez cały okres eksploatacji, oraz ze względu na doskonałe właściwości izolacyjne materiału XLPE,o pojemności nieprzekraczającej 50 W, ale nieprzekraczającej 50 W,, kabel ma wysoką niezawodność pracy.
Budowa
| /Konduktor: |
Cu okrągły aluminium, wielowiatowe spinacze zkompakowane (RM), klasa 2 zgodna z HRN HD 383 / IEC 60228 / DIN VDE 0295 |
| Wewnętrzny ekran: |
skórka półprzewodząca wytłuszczona na przewodniku |
| Izolacja: |
XLPE (polyetylen połączony krzyżowo, ostatni znak: PE-X) związek DIX 8 zgodny z HRN HD 620 S1 ili 2XI1 zgodny z DIN VDE 0207 dio 22 |
| Ekran zewnętrzny: |
Wyrzucona skóra półprzewodząca na izolacji, spliced wzdłużnie z izolacją (+ taśma z materiału półprzewodzącego) |
| Kierowcaekran: |
taśma miedziana owinięta w kontr-helix |
| Wypełniacz: |
Płyty wypełniające, przędzy lub papieru |
| Owoce: |
Taśma do owijania z włókien nienasyconych lub opalanie płomieni lub wodoodporność |
| Wewnętrzne pokrycie: |
PVC wytłuszczone |
| Pancerz: |
Drut aluminiowy |
| Całkowita osłona |
polichlorek winylu (PVC) lub FR-PVC, PE, LSOH |
| Kolor osłony |
Czarny, czerwony lub na zamówienie |
| Nazwa przekroju poprzecznego przewodnika |
Numer włókien konduktoru |
Grubość izolacji |
Gęstość wewnętrznej osłony |
Dia, z branżowego drutu |
Gęstość obudowy |
Przybliżenie. |
Przybliż.
Waga
|
Max. D.C. Opór przewodnika (20 °C) |
Próbkowanie napięcia AC |
Obecny rating |
| mm2 |
PC/mm |
mm |
mm |
mm |
mm |
(mm) |
kg/km |
Ω /km |
kV/5min |
W powietrzu (A) |
W glebie ((A) |
| 1 × 50 |
10/2.52 |
8 |
1.2 |
2.0 |
2.2 |
40.0 |
2857 |
0.387 |
63 |
210 |
215 |
| 1 × 70 |
14/2.52 |
8 |
1.2 |
2.0 |
2.3 |
42.0 |
3166 |
0.268 |
63 |
260 |
265 |
| 1 × 95 |
19/2.52 |
8 |
1.2 |
2.0 |
2.3 |
43.0 |
3499 |
0.193 |
63 |
320 |
315 |
| 1 × 120 |
24 godziny na dobę.52 |
8 |
1.3 |
2.5 |
2.4 |
46.0 |
4264 |
0.153 |
63 |
370 |
360 |
| 1 × 150 |
30/2.52 |
8 |
1.4 |
2.5 |
2.5 |
48.0 |
4671 |
0.124 |
63 |
420 |
405 |
| 1 × 185 |
37/2.52 |
8 |
1.4 |
2.5 |
2.5 |
49.0 |
5121 |
0.0991 |
63 |
480 |
455 |
| 1 × 240 |
48/2.52 |
8 |
1.4 |
2.5 |
2.6 |
52.0 |
5780 |
0.0754 |
63 |
565 |
530 |
| 1 × 300 |
61/2.52 |
8 |
1.4 |
2.5 |
2.7 |
54.0 |
6482 |
0.0601 |
63 |
650 |
595 |
| 1 × 400 |
61/2.97 |
8 |
1.4 |
2.5 |
2.8 |
58.0 |
7657 |
0.0470 |
63 |
755 |
680 |
| 1 × 500 |
61/3.23 |
8 |
1.6 |
2.5 |
2.9 |
61.0 |
8894 |
0.0366 |
63 |
865 |
765 |
Certyfikat
ISO,CE, KEMAIEC,RoHS, CCC,P3Ci więcej innych na żądanie
Ten produkt ma zastosowanie do linii przesyłowej i dystrybucyjnej energii o napięciu nominalnym AC ((U0/U) z systemem 3.6/6kV-26/36kV.i tacy) i gleby (bezpośrednio zakopane, rówieśnik kablowy, rurociąg itp.) odpowiednio w zależności od różnicy struktury warstwy ochronnej.
Opakowanie i wysyłka
Wszystkie kable do wywozu są dobrze zapakowane i chronione drewnianym bębnem lub bębnem drewna i stali.Po dobrze zapakowanych beczkach kablowych wysłanych do Morskiego PortuWszystkie bębny kablowe są mocno przymocowane pasem bezpieczeństwa, aby upewnić się, że nie ma ruchu podczas przewozu morskiego.Wielkość kontenera jest wybierana w zależności od masy całkowitego ładunku lub zgodnie z wymaganiami klienta.
Nasze usługi
* Jesteśmy jednym z największych producentów przewodów elektrycznych i kabli w Chinach i mamy ponad 20 lat doświadczenia w produkcji i marketingu.
* Akceptujemy OEM. Wielkość i materiał kabla są dostosowane.
* Proszę wysłać nam zapytanie o więcej informacji o produktach i udostępnimy Państwu informacje zwrotne w ciągu 12 godzin.
Zaangażowanie w obsługę posprzęgową
1/Klient jest Bogiem. /Będziemy cenić każdego klienta, /każdą współpracę z serca.
2Dostarczymy najlepszą propozycję dla każdego klienta.
3/Dobry serwis sprzedaży. /Zapewnimy bezpłatną obsługę produktu, /porady konserwacyjne i uruchomienie instalacji
usługi doradztwa technicznego przy nawiązywaniu stosunków współpracy z klientami.
4Nasz produkt jest gwarantowany przez PICC ((People's Insurance Company of China).Zapewnimy bezpłatną konserwację i debugowanie w ciągu 12 miesięcy od instalacji (z wyjątkiem niewłaściwego użycia).
5Gwarantujemy rozwiązanie problemów w ciągu 24 godzin w Szanghaju, 72 godziny w innych dzielnicach.
6/24 godzin gorąca linia telefoniczna. /Zamieszczymy profesjonalną osobę, /która odpowiednio odpowie na Państwa pytanie.
Zawsze mocno wierzymy, że " Jakość jest życiową linią, Usługa jest laissez-passer ", co uczyni nas bliższymi i ściśle!
