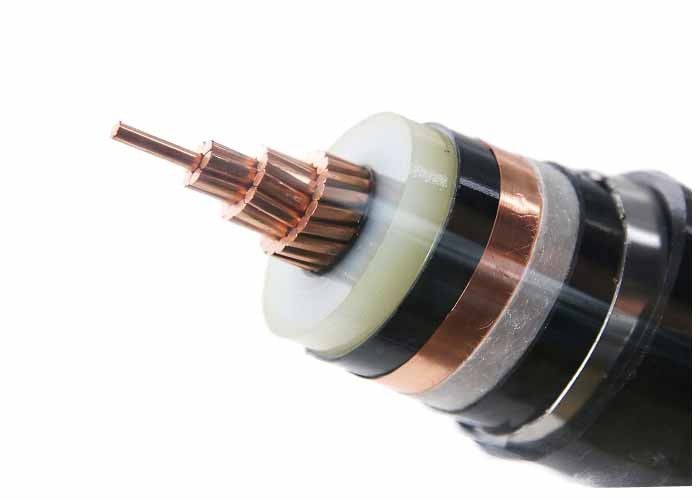

Ekran z taśmy miedzianej z rdzeniem Cu Opancerzony kabel elektryczny z taśmą stalową do 35 kV
Wysokie napięcieOpancerzony Kabel zasilającySzczegóły kabla zasilającego
YJ: Izolacja XLPE
V: Osłona z PCV
32: Pancerz z drutu stalowego - 3 rdzenie
22: Pancerz z taśmy stalowej – 3 rdzenie
72: Pancerz z drutu aluminiowego - 1 rdzeń
62: Pancerz z taśmy ze stali nierdzewnej — 1 rdzeń
ZR: Odporny na płomienie
Budowa
| Dyrygent: |
Cu aluminium okrągłe, wielodrutowe kompaktowe (RM), klasa 2 wg. zgodnie z HRN HD 383 / IEC 60228 / DIN VDE 0295 |
| Wewnętrzny ekran: |
wytłaczana półprzewodząca powłoka na przewodniku |
| Izolacja: |
XLPE (polietylen usieciowany, aktualne oznaczenie: PE-X) mieszanka DIX 8 wg. do HRN HD 620 S1 ili 2XI1 wg. zgodnie z DIN VDE 0207 dio 22 |
| Ekran zewnętrzny: |
wytłaczany naskórek półprzewodzący na izolacji, połączony wzdłużnie z izolacją (+taśma z materiału półprzewodzącego) |
| Dyrygentekran: |
taśma miedziana owinięta przeciw-spiralą |
| Podsadzkarz: |
wypełniacz, taśma, przędza lub papier |
| Zawijanie: |
włókninowa taśma do pakowania lub trudnopalna lub wodoodporna |
| Wewnętrzne pokrycie: |
Wytłaczane PCV |
| Zbroja: |
Drut aluminiowy |
| Ogólna osłona |
polichlorek winylu (PVC) lub FR-PVC, PE, LSOH |
| Kolor powłoki |
Czarny, czerwony lub dostosowany
|
Aplikacja:
A. Stosowany w stacjach transformatorowych, blokach rozdzielczych, w elektrowniach i zakładach przemysłowych. Kabel elektroenergetyczny średniego napięcia do zastosowań statycznych w ziemi, wewnątrz i na zewnątrz obiektów, na zewnątrz, w kanałach kablowych, w wodzie, w warunkach, w których kable nie są narażone na większe naprężenia mechaniczne i naprężenia rozciągające.
B. Aby uniknąć skutków zewnętrznych uderzeń, przylegająca warstwa półprzewodząca wytłoczona pomiędzy przewodnikiem a izolacją wraz z koncentrycznym przewodnikiem miedzianym zapewnia ograniczenie pola elektrycznego i odporność na wyładowania niezupełne.
C. Dzięki bardzo niskiemu współczynnikowi strat dielektrycznych, który pozostaje stały przez cały okres użytkowania, oraz dzięki doskonałym właściwościom izolacyjnym materiału XLPE, trwale połączonego wzdłużnie z wewnętrznym i zewnętrznym ekranem z materiału półprzewodzącego (wytłaczanego w jednym procesie), kabel charakteryzuje się wysoką niezawodnością działania.
Standardy
Międzynarodowe: IEC 60502-2, IEC 60228
Chiny: GB/T 12706.2-2008
Inne standardy, npBS, DIN i ICEA na zamówienie
| Kabel zasilający SN (11 kv 15 kv 33 kv). |
| Model i opis Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV |
Liczba rdzeni |
Powierzchnia przekroju przewodu (mm2) |
| izolacja xlpe |
1 rdzeń 3 rdzenie |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm2 |
| Rdzeń Cu |
| YJV, N2XSY;Kabel zasilający w osłonie PCV |
| YJV22; kabel zasilający opancerzony taśmą stalową, w osłonie z PVC |
| YJV32, YJV42; kabel zasilający opancerzony drutem stalowym, w osłonie PCV |
| Al Core |
| YJLV, NA2XSY; Kabel zasilający w osłonie PCV |
| YJLV22; kabel zasilający opancerzony taśmą stalową, w osłonie z PVC |
| YJLV32, YJLV42; kabel zasilający opancerzony drutem stalowym, w osłonie PCV |
Certyfikat
ISO,CE, KEMA,IEC,RoHS, CCC,P3Ci wiele innych na zamówienie
Ten produkt ma zastosowanie w liniach przesyłowych i dystrybucyjnych energii o napięciu znamionowym prądu przemiennego (U0/U) w systemie 3,6/6 kV–26/36 kV. Jest on prowadzony odpowiednio w powietrzu (rama mostu kablowego, wspornik ściany wewnętrznej i korytko) i glebie (bezpośrednio zakopany, kanał kablowy, rura itp.) zgodnie z różnicą w strukturze warstwy ochronnej.
