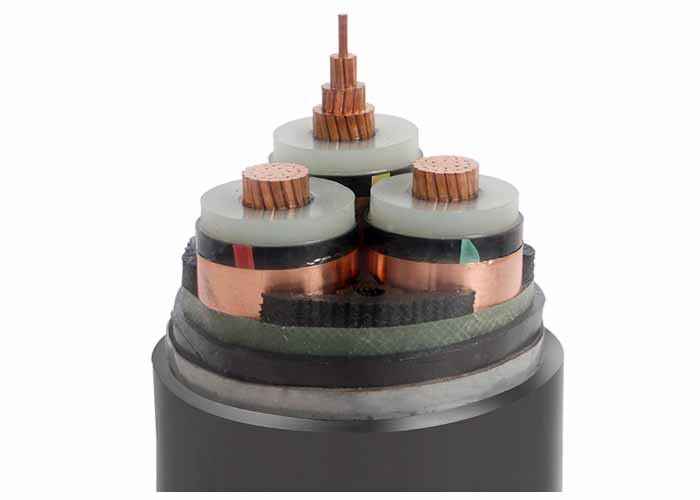

Trójrdzeniowy ekran Ind 12,7/22KV z podziemnym kablem w osłonie z PCV, zbrojonym taśmą stalową.
Budowa
Opancerzony kabel elektryczny CU/XLPE/STA/PVC
- Okrągły, goły rdzeń aluminiowy skręcony zgodnie z IEC 60228
- Wewnętrzna warstwa półprzewodząca
- Izolacja żyły XLPE
- Kod koloru zgodnie z HD 308 S2
- Zewnętrzna warstwa półprzewodząca
- Taśma półprzewodząca
- Ekran z taśmy miedzianej
- Wypełniacz
- Powłoka wewnętrzna z PCV
- Pancerz z taśmy stalowej ocynkowanej (STA)
- Płaszcz zewnętrzny z PCV (czerwony lub czarny)
Nazwa kodowa:
YJ: Izolacja XLPE
L: Przewodnik aluminiowy
V: Osłona z PCV
32: Pancerz z drutu stalowego - 3 rdzenie
22: Pancerz z taśmy stalowej – 3 rdzenie
72: Pancerz z drutu aluminiowego - 1 rdzeń
62: Pancerz z taśmy ze stali nierdzewnej — 1 rdzeń
ZR: Odporny na płomienie
Aplikacja
Stosowany w liniach przesyłowych i dystrybucyjnych energii o napięciu znamionowym 35 kV i niższym.
Kabel elektroenergetyczny wysokiego i średniego napięcia do zastosowań statycznych w ziemi, wewnątrz i na zewnątrz obiektów, na zewnątrz, w kanałach kablowych, w wodzie, w warunkach, w których kable nie są narażone na większe naprężenia mechaniczne i rozciągające.
| Kabel zasilający SN (11 kv 15 kv 33 kv). |
| Model i opis Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV |
Liczba rdzeni |
Powierzchnia przekroju przewodu (mm2) |
| izolacja xlpe |
1 rdzeń 3 rdzenie |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm2 |
| Rdzeń Cu |
| YJV, N2XSY;Kabel zasilający w osłonie PCV |
| YJV22; kabel zasilający opancerzony taśmą stalową, w osłonie z PVC |
| YJV32, YJV42; kabel zasilający opancerzony drutem stalowym, w osłonie PCV |
| Al Core |
| YJLV, NA2XSY; Kabel zasilający w osłonie PCV |
| YJLV22; kabel zasilający opancerzony taśmą stalową, w osłonie z PVC |
| YJLV32, YJLV42; kabel zasilający opancerzony drutem stalowym, w osłonie PCV |
Standard
Międzynarodowe: IEC 60502, IEC 60228
Chiny: GB/T 12706
Inne standardy, takie jak BS, DIN i ICEA na żądanie
Dane techniczne:
Maksymalna temperatura przewodu: poniżej normy (90OC), awaryjne (130OC) lub zwarcie nie dłuższe niż 5 s (250℃).
Min. Temperatura otoczenia 0OC, po instalacji i tylko wtedy, gdy kabel jest w ustalonej pozycji
Min. Promień gięcia: 15 x średnica zewnętrzna kabla dla pojedynczego rdzenia
12 x średnica zewnętrzna kabla dla wielu rdzeni
| Napięcie testowe |
6/10 kV |
[kV] |
21 / 5 min. |
| |
12/20 kV |
[kV] |
42 / 5 minut |
| |
18/30 kV |
[kV] |
63 / 5 minut |
| Zakres temperatur |
w ruchu |
|
-5°C do +70°C |
| |
naprawił |
|
-20°C do +70°C |
| Temperatura robocza |
zwarcie |
°C |
250 |
| Czas zwarcia |
maks. |
[sek] |
5 |
| Promień gięcia |
min. |
x średnica |
15 |
| Palność |
standard |
|
EN 60332-1-2 |
