HT Podziemny kabel elektryczny opancerzony AL/XLPE/CTS/PVC/STA/PVC 8,7/15KV 3x300SQMM
Zastosowanie
Wykorzystywane do przewodów przesyłowych i dystrybucyjnych o napięciu nominalnym 35 kV i poniżej.
Kabel napędowy wysokiego i średniego napięcia do zastosowania statycznego na ziemi, wewnątrz i na zewnątrz obiektów, na zewnątrz, w kanałach kablowych, w wodzie,w warunkach, w których kable nie są narażone na większe obciążenia mechaniczne i naprężenia naciągowe.
W porównaniu z izolowanym kablem zasilania z PVC, kabel zasilania xlpe posiada nie tylko znakomite właściwości elektryczne, mechanizm, ciepło i odporność na starzenie się,odporne na stres i odporne na korozję chemiczną, ale także prostą konstrukcję, lekką wagę, brak ograniczeń w zakresie opuszczania kropli i wysokie temperatury dopuszczalne do długotrwałej pracy.
Budowa

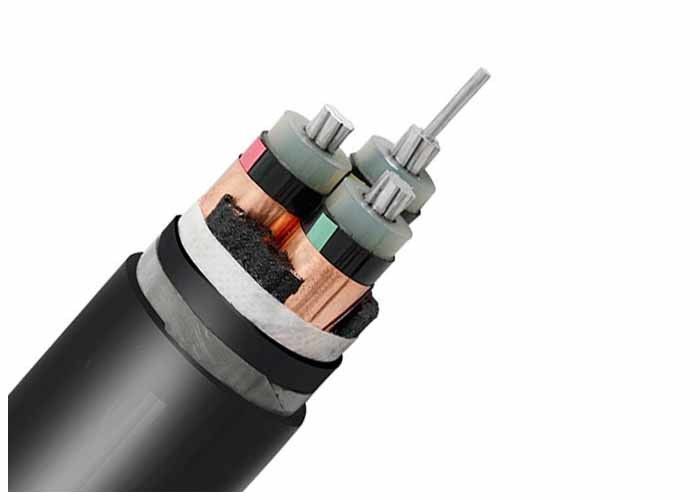

AL/XLPE/STA/PVC Pancerny kabel elektryczny
- okrągłe, gołe rdzeń aluminiowy, nawinięty zgodnie z IEC 60228
- Wewnętrzna warstwa półprzewodząca
- Izolacja rdzenia XLPE
- Kod kolorów według HD 308 S2
- zewnętrzna warstwa półprzewodząca
- Taśma półprzewodząca
- Miedziana taśma.
- Wypełniacz
- Wewnętrzna osłona z PVC
- Oszczędność taśm z stali ocynkowanej (STA)
- powłoka zewnętrzna z PVC (czerwona lub czarna)
Nazwa kodu:
YJ: izolacja XLPE
L: Aluminiowy przewodnik
V: powłoka z PVC
32:Brzynia z drutu stalowego3 rdzenie
22:Płytkowa taśma opancerzeniowa3 rdzeń
72: Aluminiowe pancerze drutowe1 rdzeń
62: Płytka opancerzona ze stali nierdzewnej
ZR: odporny na ogień
| MV ((11kv 15kv 33kv) Kabel zasilania |
| Model i Opis Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
Numer rdzenia |
Powierzchnia przekroju poprzecznego przewodnika ((mm2) |
| izolacja xlpe |
1 rdzeń 3 rdzeń |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm2 |
| Rdzeń Cu |
| YJV, N2XSY;PVC owinięty kabel zasilania |
| YJV22;taśma stalowa z opancerzeniem,kabel zasilania o pokrycie z PVC |
| YJV32, YJV42;przęgło stalowe,kabel zasilania pokryty powłoką PVC |
| Al Core |
| YJLV, NA2XSY; kable zasilania pokryte powłoką z PVC |
| YJLV22;taśma stalowa z opancerzeniem,kabel zasilania o pokrycie z PVC |
| YJLV32, YJLV42;przewód stalowy z opancerzeniem,kabel zasilania o powłokę z PVC |
Standardowy
Międzynarodowe: IEC 60502, IEC 60228
Chiny: GB/T 12706
Inne normy, takie jak BS, DIN i ICEA na żądanie
Dane techniczne:
Maksymalna temperatura przewodnika: poniżej normy (90OC), awaryjne (130OC) lub w warunkach zwarcia nie dłuższych niż 5 s (250°C).
Min. Temperatura otoczenia 0OC, po zainstalowaniu i tylko w przypadku, gdy kabel znajduje się w stałej pozycji
Min. promienie zgięcia: 15 x kablu O.D dla pojedynczego rdzenia
12 x kabli O.D. dla wielojadrowych
| Napięcie badawcze |
6 / 10 kV |
[kV] |
21 / 5 minut. |
| |
12 / 20 kV |
[kV] |
42 i pół minuty. |
| |
18 / 30 kV |
[kV] |
63 i pół minuty. |
| Zakres temperatury |
w ruchu |
|
-5°C do +70°C |
| |
ustalone |
|
-20°C do +70°C |
| Temperatura pracy |
zwarcie |
°C |
250 |
| Czas zwarcia |
Max. |
[sek] |
5 |
| Promień gięcia |
Min. |
x średnica |
15 |
| Pożarność |
standardowy |
|
EN 60332-1-2 |
