Opancerzony kabel elektryczny średniego napięcia IEC60502-2 Norma IEC60228
Budowa

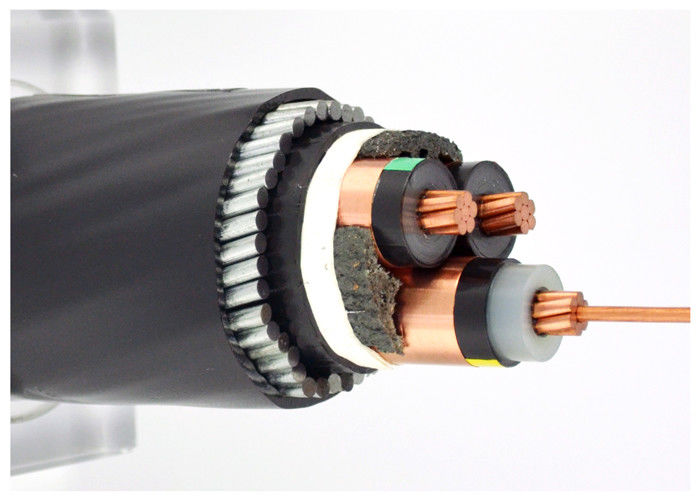

Opancerzony kabel elektryczny CU/XLPE/PVC/STA/PVC
- Okrągły, goły rdzeń aluminiowy skręcony zgodnie z IEC 60228
- Wewnętrzna warstwa półprzewodząca
- Izolacja żyły XLPE
- Kod koloru zgodnie z HD 308 S2
- Zewnętrzna warstwa półprzewodząca
- Taśma półprzewodząca
- Ekran z taśmy miedzianej
- Wypełniacz
- Powłoka wewnętrzna z PCV
- Pancerz z drutu stalowego ocynkowanego (SWA)
- Płaszcz zewnętrzny z PCV (czerwony lub czarny)
Nazwa kodowa:
YJ: Izolacja XLPE
V: Osłona z PCV
32: Pancerz z drutu stalowego - 3 rdzenie
22: Pancerz z taśmy stalowej – 3 rdzenie
72: Pancerz z drutu aluminiowego - 1 rdzeń
62: Pancerz z taśmy ze stali nierdzewnej — 1 rdzeń
ZR: Odporny na płomienie
Aplikacja
Stosowany w liniach przesyłowych i dystrybucyjnych energii o napięciu znamionowym 35 kV i niższym.
Kabel elektroenergetyczny wysokiego i średniego napięcia do zastosowań statycznych w ziemi, wewnątrz i na zewnątrz obiektów, na zewnątrz, w kanałach kablowych, w wodzie, w warunkach, w których kable nie są narażone na większe naprężenia mechaniczne i rozciągające.
| Kabel zasilający SN (11 kv 15 kv 33 kv). |
| Model i opis Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV |
Liczba rdzeni |
Powierzchnia przekroju przewodu (mm2) |
| izolacja xlpe |
1 rdzeń 3 rdzenie |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm2 |
| Rdzeń Cu |
| YJV, N2XSY;Kabel zasilający w osłonie PCV |
| YJV22; kabel zasilający opancerzony taśmą stalową, w osłonie z PVC |
| YJV32, YJV42; kabel zasilający opancerzony drutem stalowym, w osłonie PCV |
| Al Core |
| YJLV, NA2XSY; Kabel zasilający w osłonie PCV |
| YJLV22; kabel zasilający opancerzony taśmą stalową, w osłonie z PVC |
| YJLV32, YJLV42; kabel zasilający opancerzony drutem stalowym, w osłonie PCV |
Standard
Międzynarodowe: IEC 60502, IEC 60228
Chiny: GB/T 12706
Inne standardy, takie jak BS, DIN i ICEA na żądanie
Dane techniczne:
Maksymalna temperatura przewodu: poniżej normy (90OC), awaryjne (130OC) lub zwarcie nie dłuższe niż 5 s (250℃).
Min. Temperatura otoczenia 0OC, po instalacji i tylko wtedy, gdy kabel jest w ustalonej pozycji
Min. Promień gięcia: 15 x średnica zewnętrzna kabla dla pojedynczego rdzenia
12 x średnica zewnętrzna kabla dla wielu rdzeni
| Napięcie testowe |
6/10 kV |
[kV] |
21 / 5 min. |
| |
12/20 kV |
[kV] |
42 / 5 minut |
| |
18/30 kV |
[kV] |
63 / 5 minut |
| Zakres temperatur |
w ruchu |
|
-5°C do +70°C |
| |
naprawił |
|
-20°C do +70°C |
| Temperatura robocza |
zwarcie |
°C |
250 |
| Czas zwarcia |
maks. |
[sek] |
5 |
| Promień gięcia |
min. |
x średnica |
15 |
| Palność |
standard |
|
EN 60332-1-2 |
| Nom. Przekrój przewodu |
Nr żyły/śr. Dyrygent |
Grubość izolacji |
Grubość osłony wewnętrznej |
Śr. Drutu Zbrojnego |
Grubość osłony |
Około. OD |
Około.
Waga
|
Maks. Rezystancja DC przewodnika (20 ℃) |
Testowanie napięcia AC |
Aktualna ocena |
| 3×25 |
7/2.14 |
3.4 |
1.3 |
2.5 |
2.5 |
49,0 |
4579 |
0,727 |
21 |
120 |
125 |
| 3×35 |
7/2,52 |
3.4 |
1.3 |
2.5 |
2.6 |
52,0 |
5097 |
0,524 |
21 |
140 |
155 |
| 3×50 |
10/2,52 |
3.4 |
1.4 |
2.5 |
2.7 |
54,0 |
5802 |
0,387 |
21 |
165 |
180 |
| 3×70 |
14/2,52 |
3.4 |
1,5 |
2.5 |
2.8 |
58,0 |
6788 |
0,268 |
21 |
210 |
220 |
| 3 × 95 |
19/2,52 |
3.4 |
1,5 |
2.5 |
2.9 |
62,0 |
7812 |
0,193 |
21 |
255 |
265 |
| 3×120 |
24/2,52 |
3.4 |
1.6 |
2.5 |
3.1 |
65,0 |
8929 |
0,153 |
21 |
290 |
300 |
| 3×150 |
30/2,52 |
3.4 |
1.7 |
2.5 |
3.2 |
68,0 |
10125 |
0,124 |
21 |
330 |
340 |
| 3×185 |
37/2,52 |
3.4 |
1.7 |
3.15 |
3.3 |
72,0 |
12403 |
0,0991 |
21 |
375 |
380 |
| 3×240 |
48/2,52 |
3.4 |
1.8 |
3.15 |
3.5 |
78,0 |
14646 |
0,0754 |
21 |
435 |
435 |
| 3×300 |
61/2,52 |
3.4 |
1.9 |
3.15 |
3.7 |
83,0 |
17014 |
0,0601 |
21 |
495 |
485 |
|
