Produkt ten ma zastosowanie do linii przesyłowej i rozdzielczej o napięciu znamionowym AC (U0 / U) systemu 3,6 / 6kV-26 / 36kV i jest kierowany w powietrzu (rama mostu kablowego, wspornik ściany wewnętrznej i korytko) i glebie ( zakopane bezpośrednio, wykop kablowy, rurki itp. odpowiednio zgodnie z różnicą struktury warstwy ochronnej.
Podanie
Służy do przesyłu energii i linii dystrybucyjnej o napięciu znamionowym 35 kV i niższym.
Kabel zasilający wysokiego i średniego napięcia do zastosowań statycznych w ziemi, w obiektach i na zewnątrz, na zewnątrz, w kanałach kablowych, w wodzie, w warunkach, w których kable nie są narażone na większe obciążenia mechaniczne i naprężenia rozciągające.
W porównaniu z izolowanym kablem zasilającym z PVC, kabel zasilający xlpe ma nie tylko doskonałe właściwości elektryczne, mechaniczne, odporne na ciepło i starzenie, odporne na stres środowiskowy i korozję chemiczną, ale także prostą konstrukcję, niewielką wagę, brak ograniczeń przez układanie, oraz dodatek wysokotemperaturowy do długotrwałej pracy.
Budowa

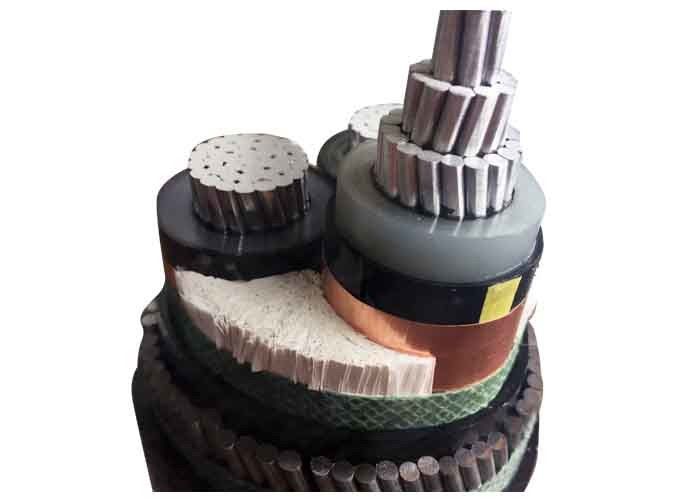

Opancerzony kabel elektryczny AL / XLPE / STA / PVC
- Okrągły nagi aluminiowy rdzeń skręcony zgodnie z IEC 60228
- Wewnętrzna warstwa półprzewodząca
- Izolacja żyły XLPE
- Kod koloru zgodny z HD 308 S2
- Zewnętrzna warstwa półprzewodząca
- Taśma półprzewodząca
- Ekran z miedzianej taśmy
- Filler
- wewnętrzna osłona z PVC
- Pancerz z drutu stalowego ocynkowanego (SWA)
- zewnętrzna osłona z PCV (czerwona lub czarna)
| Kabel zasilający SN (11kv 15kv 33kv) | ||
| Model i opis Uo / U (Um) = 3,6 / 6 (7,2), 6/6 (7,2), 6/10 (12), 8,7 / 10 (12), 8,7 / 15 (17,5), 12/20 (24 ), 18/30 (36), 21/35 (40,5), 26/35 (40,5) kV | Nr rdzenia | Pole przekroju przewodu (mm2) |
| izolacja XLPE | 1 rdzeń 3 rdzeń | 10 16 25 35 70 95 120 150 185 240 240 300 400 500 630 mm kw |
| Rdzeń Cu | ||
| YJV, N2XSY; kabel zasilający w osłonie z PVC | ||
| YJV22; zbrojony taśmą stalową kabel w osłonie z PVC | ||
| YJV32, YJV42; opancerzony drut stalowy, kabel zasilający w osłonie z PVC | ||
| Al Core | ||
| YJLV, NA2XSY; Kabel zasilający w osłonie z PVC | ||
| YJLV22; zbrojony taśmą stalową kabel w osłonie z PVC | ||
| YJLV32, YJLV42; zbrojony drutem stalowym kabel zasilający w osłonie z PVC | ||
Standard
Międzynarodowe: IEC 60502, IEC 60228
Chiny: GB / T 12706
Inne standardy, takie jak BS, DIN i ICEA na życzenie
Dane techniczne
Maksymalna temperatura przewodu: w warunkach normalnych (90 ° C), awaryjnych (130 ° C) lub zwarciowych nie więcej niż 5 s (250 ℃).
Min. Temperatura otoczenia. 0 ° C, po instalacji i tylko wtedy, gdy kabel jest w stałym położeniu
Min. Promień gięcia: 15 x średnica zewnętrzna kabla dla pojedynczego rdzenia
12 x średnica zewnętrzna kabla dla wielu rdzeni
| Napięcie testowe | 6/10 kV | [kV] | 21/5 min. |
| 12/20 kV | [kV] | 42/5 min. | |
| 18/30 kV | [kV] | 63/5 min. | |
| Zakres temperatury | w ruchu | Od -5 ° C do + 70 ° C | |
| naprawiony | -20 ° C do + 70 ° C | ||
| Temperatura robocza | zwarcie | ° C | 250 |
| Czas zwarcia | max. | [s] | 5 |
| Promień gięcia | min. | x średnica | 15 |
| Łatwopalność | standard | EN 60332-1-2 |
Certyfikat
ISO, CE, KEMA , IEC, RoHS, CCC, P3C i więcej innych na żądanie
