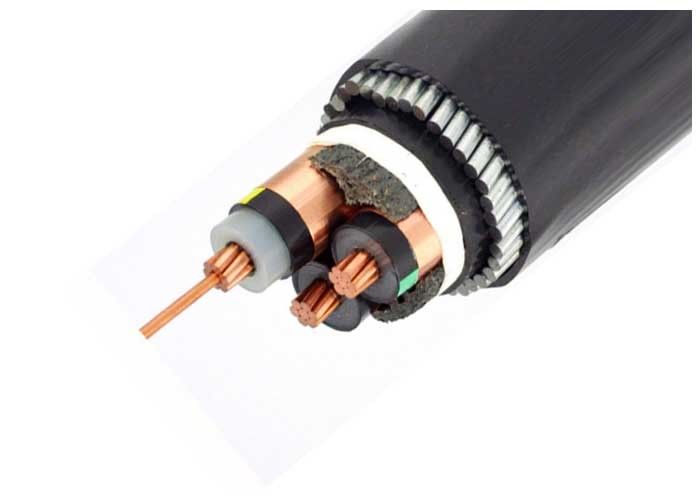

Budowa
| Konduktor | Kompaktowy przewód miedziany, klasa 2 zgodnie z IEC 60228 |
| Okrągły stały miedziany przewodnik, klasa 1 zgodnie z IEC 60228 | |
| Przewód miedziany giętki, klasa 5 zgodnie z IEC 60228 | |
| Ekran dyrygenta | Półprzewodnik |
| Izolacja | XLPE (usieciowany polietylen) |
| Ekran izolacji | Półprzewodnik |
| Metalowa Tarcza | Ekran z taśmy miedzianej lub Ekran z drutu miedzianego i taśmy miedzianej |
| Podsadzkarz | Listwa wypełniająca |
| Taśma do pakowania | Włókninowa taśma do pakowania lub taśma do owijania LSO |
| Wewnętrzne pokrycie | Wytłaczany PVC lub LSOH |
| Zbroja | Pancerz ze stalowej taśmy |
| Ogólna pochwa | PVC, FR-PVC, PE lub LSOH |
Standardy
Międzynarodowe: IEC 60502-2, IEC 60228
Chiny: GB / T 12706.2-2008
Inne standardy, takie jak BS, DIN i ICEA na życzenie
Aplikacje
Służy do przesyłu energii i linii dystrybucyjnej o napięciu znamionowym 35 kV i niższym.
W porównaniu z izolowanym kablem zasilającym z PVC, kabel zasilający xlpe ma nie tylko doskonałe właściwości elektryczne, mechaniczne, odporne na ciepło i starzenie, odporne na stres środowiskowy i korozję chemiczną, ale także prostą konstrukcję, niewielką wagę, brak ograniczeń przez układanie, oraz dodatek wysokotemperaturowy do długotrwałej pracy.
Dane techniczne
| Kabel zasilający SN (od 6 do 35kv) | |||
| Model i opis Uo / U (Um) = 3,6 / 6 (7,2), 6/6 (7,2), 6/10 (12), 8,7 / 10 (12), 8,7 / 15 (17,5), 12/20 (24 ), 18/30 (36), 21/35 (40,5), 26/35 (40,5) kV | Nr rdzenia | Pole przekroju przewodu (mm2) | |
| izolacja XLPE | 1 rdzeń 3 rdzeń | 10 16 25 35 70 95 120 150 185 240 240 300 400 500 630 mm kw | |
| Rdzeń Cu | Al Core | ||
| YJV, N2XSY; kabel zasilający w osłonie z PVC | YJLV, NA2XSY; Kabel zasilający w osłonie z PVC | ||
| YJV22; zbrojony taśmą stalową kabel w osłonie z PVC | YJLV22; zbrojony taśmą stalową kabel w osłonie z PVC | ||
| YJV32, YJV42; opancerzony drut stalowy, kabel zasilający w osłonie z PVC | YJLV32, YJLV42; zbrojony drutem stalowym kabel zasilający w osłonie z PVC | ||
| izolacja pcv | |||
| Rdzeń Cu | Al Core | ||
| Kabel zasilający w izolacji VV (VY); PVC (PE) | Kabel zasilający w izolacji VLV (VLY); PVC (PE) | ||
| VV22 (VV23); zbrojony taśmą stalową kabel w osłonie z PVC (PE) | VLV22 (VLV23); zbrojony taśmą stalową kabel w osłonie z PVC (PE) | ||
| VV32 (VV33), VV42 (VV43); zbrojony drut stalowy, kabel zasilający w osłonie z PVC (PE) | VLV32 (VLV33), VLV42 (VLV43); zbrojony drut stalowy, kabel zasilający w osłonie z PVC (PE) | ||
Dane techniczne
| Napięcie testowe | 6/10 kV | [kV] | 21/5 min. |
| 12/20 kV | [kV] | 42/5 min. | |
| 18/30 kV | [kV] | 63/5 min. | |
| Zakres temperatury | w ruchu | -20 ° C do + 90 ° C | |
| naprawiony | -20 ° C do + 90 ° C | ||
| Temperatura robocza | zwarcie | ° C | 250 |
| Czas zwarcia | max. | [s] | 5 |
| Promień gięcia | min. | x średnica | 15 |
| Łatwopalność | standard | EN 50265-2-1 |
| Nie m. Przekrój przewodu | Nici / średnica Dyrygenta | Grubość izolacji | Grubość płaszcza wewnętrznego | Grubość taśmy stalowej | Grubość płaszcza | Około. OD | Około. Waga | Max. Rezystancja przewodu DC (20 ℃) | Testowanie napięcia przemiennego | Aktualna ocena | |
| mm2 | szt / mm | mm | mm | mm | mm | (mm) | kg / km | Ω / km | kV / 5 min | W powietrzu (A) | W glebie (A) |
| 3 × 35 | 7 / 2,52 | 5.5 | 1.8 | 2 × 0,5 | 2.9 | 58,0 | 4840 | 0,524 | 42 | 140 | 155 |
| 3 × 50 | 10 / 2,52 | 5.5 | 1.8 | 2 × 0,5 | 3.0 | 61,0 | 5463 | 0,387 | 42 | 165 | 180 |
| 3 × 70 | 14 / 2,52 | 5.5 | 2.0 | 2 × 0,5 | 3.1 | 65,0 | 6446 | 0,268 | 42 | 210 | 220 |
| 3 × 95 | 19 / 2,52 | 5.5 | 2.0 | 2 × 0,5 | 3.2 | 68,0 | 7457 | 0,193 | 42 | 255 | 265 |
| 3 × 120 | 24 / 2,52 | 5.5 | 2.0 | 2 × 0,5 | 3.3 | 71,0 | 8459 | 0,153 | 42 | 290 | 300 |
| 3 × 150 | 30 / 2,52 | 5.5 | 2.2 | 2 × 0,5 | 3.4 | 75,0 | 10555 | 0,124 | 42 | 330 | 340 |
| 3 × 185 | 37 / 2,52 | 5.5 | 2.2 | 2 × 0,5 | 3.5 | 78,0 | 11925 | 0,0991 | 42 | 375 | 380 |
| 3 × 240 | 48 / 2,52 | 5.5 | 2.2 | 2 × 0,8 | 3.7 | 83,0 | 13959 | 0,0754 | 42 | 435 | 435 |
| 3 × 300 | 61 / 2,52 | 5.5 | 2.2 | 2 × 0,8 | 3,9 | 88,0 | 16314 | 0,0601 | 42 | 495 | 485 |
| 3 × 400 | 61 / 2,97 | 5.5 | 2.3 | 2 × 0,8 | 4.1 | 95,0 | 19032 | 0,047 | 42 | 565 | 520 |
Certyfikaty
ISO, CE, KEMA , IEC, RoHS, CCC, P3C i więcej innych na żądanie
Porady dotyczące zamawiania
Napięcie znamionowe
Standard aplikacji: IEC / BS / UL / GB
Liczba rdzeni
Rozmiar przewodu $ Budowa
Rodzaj izolacji
Opancerzeni lub nieuzbrojeni. Jeśli zbroja, rodzaj i materiał zbroi
Wymagania dotyczące pochwy
Długość kabla i wymagania dotyczące opakowania
Inne wymagania
