Budowa

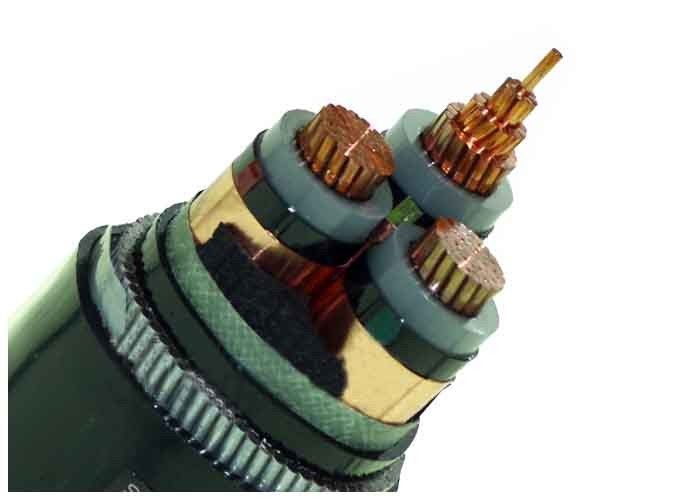

Opancerzony kabel elektryczny Cu / XLPE / STA / PVC
- Okrągły nagi aluminiowy rdzeń skręcony zgodnie z IEC 60228
- Wewnętrzna warstwa półprzewodząca
- Izolacja żyły XLPE
- Kod koloru zgodny z HD 308 S2
- Zewnętrzna warstwa półprzewodząca
- Taśma półprzewodząca
- Ekran z miedzianej taśmy
- Filler
- wewnętrzna osłona z PVC
- Pancerz z taśmy stalowej ocynkowanej (STA)
Podanie
Służy do przesyłu energii i linii dystrybucyjnej o napięciu znamionowym 35 kV i niższym.
Kabel zasilający wysokiego i średniego napięcia do zastosowań statycznych w ziemi, w obiektach i na zewnątrz, na zewnątrz, w kanałach kablowych, w wodzie, w warunkach, w których kable nie są narażone na większe obciążenia mechaniczne i naprężenia rozciągające.
Kabel zasilający SN (11kv 15kv 33kv) | ||
Model i opis Uo / U (Um) = 3,6 / 6 (7,2), 6/6 (7,2), 6/10 (12), 8,7 / 10 (12), 8,7 / 15 (17,5), 12/20 (24 ), 18/30 (36), 21/35 (40,5), 26/35 (40,5) kV | Nr rdzenia | Pole przekroju przewodu (mm2) |
izolacja XLPE | 1 rdzeń 3 rdzeń | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm kw |
Rdzeń Cu | ||
YJV, N2XSY; kabel zasilający w osłonie z PVC | ||
YJV22; zbrojony taśmą stalową kabel w osłonie z PVC | ||
YJV32, YJV42; opancerzony drut stalowy, kabel zasilający w osłonie z PVC | ||
Al Core | ||
YJLV, NA2XSY; Kabel zasilający w osłonie z PVC | ||
YJLV22; zbrojony taśmą stalową kabel w osłonie z PVC | ||
YJLV32, YJLV42; zbrojony drutem stalowym kabel zasilający w osłonie z PVC |
Standard
Międzynarodowe: IEC 60502, IEC 60228
Chiny: GB / T 12706
Inne standardy, takie jak BS, DIN i ICEA na życzenie
Dane techniczne:
Maksymalna temperatura przewodu: w warunkach normalnych (90 ° C), awaryjnych (130 ° C) lub zwarciowych nie więcej niż 5 s (250 ℃).
Min. Temperatura otoczenia. 0 ° C, po instalacji i tylko wtedy, gdy kabel jest w stałym położeniu
Min. Promień gięcia: 15 x średnica zewnętrzna kabla dla pojedynczego rdzenia
12 x średnica zewnętrzna kabla dla wielu rdzeni
Napięcie testowe | 6/10 kV | [kV] | 21/5 min. |
12/20 kV | [kV] | 42/5 min. | |
18/30 kV | [kV] | 63/5 min. | |
Zakres temperatury | w ruchu | Od -5 ° C do + 70 ° C | |
naprawiony | -20 ° C do + 70 ° C | ||
Temperatura robocza | zwarcie | ° C | 250 |
Czas zwarcia | max. | [s] | 5 |
Promień gięcia | min. | x średnica | 15 |
Łatwopalność | standard | EN 60332-1-2 |
