Produkt ten ma zastosowanie do linii przesyłowej i rozdzielczej o napięciu znamionowym AC (U0 / U) systemu 3,6 / 6kV-26 / 36kV i jest kierowany w powietrzu (rama mostu kablowego, wspornik ściany wewnętrznej i korytko) i glebie ( zakopane bezpośrednio, wykop kablowy, rurki itp. odpowiednio zgodnie z różnicą struktury warstwy ochronnej.

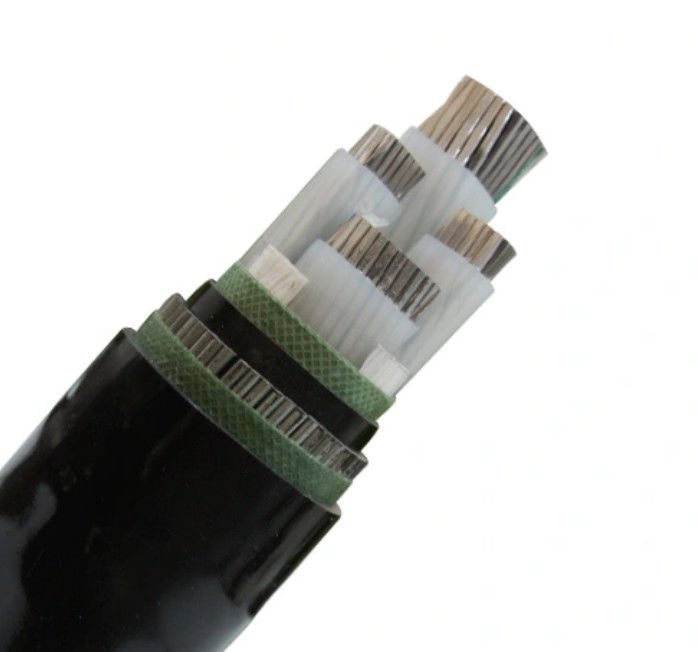

Budowa
1 ..... Splatana goła miedź
2 ..... wewnętrzna warstwa z materiału półprzewodzącego
3 ..... izolacja rdzenia usieciowanego polietylenu
4 ..... zewnętrzna warstwa materiału półprzewodzącego
5 ..... taśma półprzewodząca
6 ..... ekran z drutów miedzianych
7 ..... Pasek wypełniający, przędza lub papier
8 ..... Taśma do pakowania z włókniny lub trudnopalna
9 ..... Wewnętrzne pokrycie z wytłaczanego PVC
10 .... drut pancerny ze stali nierdzewnej
11 .... Płaszcz ogólny: polichlorek winylu (PVC) lub FR-PVC, PE, LSOH
Kabel zasilający SN (11kv 15kv 33kv) | ||
Model i opis Uo / U (Um) = 3,6 / 6 (7,2), 6/6 (7,2), 6/10 (12), 8,7 / 10 (12), 8,7 / 15 (17,5), 12/20 (24 ), 18/30 (36), 21/35 (40,5), 26/35 (40,5) kV | Nr rdzenia | Pole przekroju przewodu (mm2) |
izolacja XLPE | 1 rdzeń 3 rdzeń | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm kw |
Rdzeń Cu | ||
YJV, N2XSY; kabel zasilający w osłonie z PVC | ||
YJV22; zbrojony taśmą stalową kabel w osłonie z PVC | ||
YJV32, YJV42; opancerzony drut stalowy, kabel zasilający w osłonie z PVC | ||
Al Core | ||
YJLV, NA2XSY; Kabel zasilający w osłonie z PVC | ||
YJLV22; zbrojony taśmą stalową kabel w osłonie z PVC | ||
YJLV32, YJLV42; zbrojony drutem stalowym kabel zasilający w osłonie z PVC |
Podanie
Stosowany w stacjach transformatorowych, blokach przełączających, w elektrowniach i zakładach przemysłowych. Kabel zasilający średniego napięcia do zastosowań statycznych w ziemi, w obiektach i na zewnątrz, na zewnątrz, w kanałach kablowych, w wodzie, w warunkach, w których kable nie są narażone na większe obciążenia mechaniczne i naprężenia rozciągające.
Standardy
Międzynarodowe: IEC 60502-2, IEC 60228
Chiny : GB / T 12706.2-2008
Inne standardy, takie jak BS, DIN i ICEA na życzenie
Dane techniczne:
Napięcie testowe | 6/10 kV | [kV] | 21/5 min. |
12/20 kV | [kV] | 42/5 min. | |
18/30 kV | [kV] | 63/5 min. | |
Zakres temperatury | w ruchu | -20 ° C do + 90 ° C | |
naprawiony | -20 ° C do + 90 ° C | ||
Temperatura robocza | zwarcie | ° C | 250 |
Czas zwarcia | max. | [s] | 5 |
Promień gięcia | min. | x średnica | 15 |
Łatwopalność | standard | EN 50265-2-1 |
PAKOWANIE I WYSYŁKA
Wszystkie kable przeznaczone do eksportu są dobrze zapakowane i chronione przez drewniany bęben lub drewniany i stalowy bęben. Materiał do pakowania zależy od ciężaru i rozmiaru kabla. Po dobrze zapakowanych bębnach kablowych wysyłanych do portu morskiego są one ładowane do kontenera 20 FT lub 40 FT. Wszystkie bębny kablowe są mocno zamocowane pasem bezpieczeństwa, aby zapewnić brak ruchu podczas transportu morskiego. Wielkość kontenera dobierana jest na podstawie masy załadowanych towarów lub według wymagań klienta.
