Miejsce pochodzenia CHINY
Nazwa handlowa QINGDAO YICABLE CABLE
Orzecznictwo ISO,CE,IEC,TUV,KEMA
Szczegóły produktu
Nazwa produktu:
Miedziany kabel pancerny
Napięcie znamionowe:
0,6/1KV
Osłona:
PCV
Dyrygent:
Miedź
Zbroja:
Taśma stalowa
Rozmiary:
10,0 do 630 mm2
Rdzenie:
1~ 5 rdzeni
Standardy:
IEC / BS / IS / VDE
Podkreślić:

armored cable wiring

,

armoured power cable

Warunki płatności i wysyłki
Minimalne zamówienie
1000 metrów
Cena
$0.25~105/M
Szczegóły pakowania
bębny
Czas dostawy
tydzień lub 10 dni
Zasady płatności
T/T, akredytywa
Możliwość Supply
10 000 kilometrów na miesiąc
Opis produktu

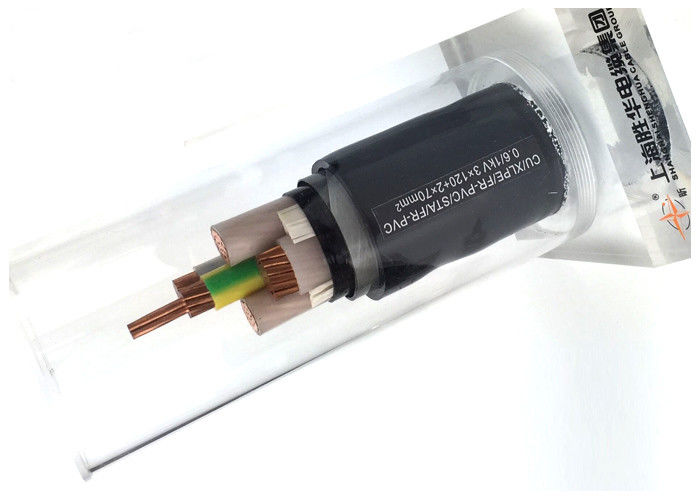

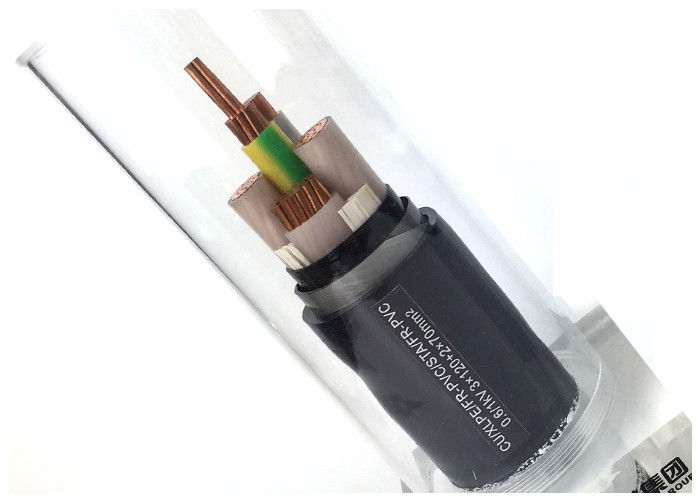

Opancerzony kabel elektryczny z żyłką miedzianą i taśmą stalową z czarną osłoną z PCV




Budowa

Przewód: Drut lub linka Przewód miedziany, kl.1 lub kl.2 zgodnie z IEC 60228
Izolacja: XLPE (usieciowany polietylen) w temperaturze 90 OC
Pokrycie wewnętrzne: PCV
Pancerz: Taśma stalowa
Płaszcz: PVC typu ST2 zgodnie z IEC 60502, czarny

Aplikacja:
Służy do przesyłania i dystrybucji energii w linii energetycznej o napięciu znamionowym prądu przemiennego 0,6/1KV lub mniejszym

Warunki użycia:
1.Długoterminowe maks. temperatura nie przekracza 70°C, temperatura żyły kabla nie może przekraczać 160°C°C podczas zwarcia, najdłuższy czas trwania nie przekracza 5 sekund.
2. Temperatura otoczenia dla instalacji jest nie mniejsza niż 0°C
3. Dopuszczalny promień gięcia przy montażu, patrz poniższa tabela.

PrzedmiotKabel jednożyłowyKabel trójżyłowyMiękki kabel
NieopancerzonyOpancerzonyNieopancerzonyOpancerzonyNieopancerzony
Min. Promień gięcia do montażu20D15D15D12D10D

Min. Promień gięcia bliskiego połączenia
pudełko i kabel terminala
(zginanie kabli w celu dokładnego sterowania,
użyj wzorzystej płyty prowadzącej

15D12D12D10D8D

Uwaga: D to zewnętrzna średnica kabla





Model i specyfikacja


TypOpisNapięcie znamionoweNIE. rdzeniPrzekrój nominalny (mm2)Aplikacje
YJV YJLVPrzewód Cu lub Al, izolowany XLPE. Kabel elektryczny w osłonie PVC0,6/1KV1,2,3,41,5 do 400Do układania wewnątrz i na zewnątrz. Izolowany kabel zasilający LV XLPE jest stosowany w systemach przesyłowych i dystrybucyjnych przy napięciu znamionowym U(Um) ≤10KV. Izolowany kabel zasilający HV XLPE odnosi się do transmisji kabla zasilającego w zakresie 10KV-35KV, często jest stosowany do głównej drogi przesyłu energii. Wytrzymuje pewną przyczepność podczas instalacji, ale nie zewnętrzne siły mechaniczne.
3+13×4+1×2,5 do 3×400+1×185
6/6 kV1,325 do 500
8,7/10 kV 8,7/15 kV 12/20 kV125 do 500
325 do 300
21/35kv150 do 500
YJV22 YJLV22Przewód Cu lub Al, izolowany taśmą stalową XLPE, kabel elektryczny w osłonie PVC0,6/1KV31,5 do 400Nadaje się do zakopywania w ziemi. Wytrzymuje zewnętrzne siły mechaniczne, ale duże siły ciągnące.
44 do 240
6/6 kV 8,7/10 kV 8,7/15 kV 12/20 kV325 do 300
21/35kv350 do 240





Właściwość techniki:

1, temperatura pracy przez długi czas wynosi 75 ℃, występuje zwarcie (w ciągu 5 sekund), temperatura rdzenia nie może być wyższa niż 160 ℃
2, Temperatura otoczenia nie powinna być niższa niż -10 ℃
3, Temperatura układania nie powinna być niższa niż 0 ℃
4, Promień zgięcia pojedynczego rdzenia bez pancerza nie powinien przekraczać 20D, promień zgięcia pojedynczego rdzenia ze pancerzem nie powinien przekraczać 15D, promień zgięcia trzech rdzeni ze pancerzem nie powinien przekraczać 12D

Notatka:

1. W tabeli wymieniono tylko część kabli. Można zapytać o kable o innych specyfikacjach.
2. Kable mogą być dostarczane w wersji jednomodowej lub wielomodowej.
3. Specjalnie zaprojektowana konstrukcja kabli dostępna jest na zamówienie.



PAKOWANIE I WYSYŁKA



Jesteśmy w stanie dotrzymać najbardziej rygorystycznych harmonogramów dostaw w zależności od zamówienia. Dotrzymanie terminu jest zawsze najwyższym priorytetem, ponieważ jakiekolwiek opóźnienie w dostawie kabla może przyczynić się do ogólnego opóźnienia projektu i przekroczenia kosztów.

Kabel dostarczany jest w drewnianych szpulach, pudełkach z tektury falistej i zwojach. Końcówki kabli są uszczelnione taśmą samoprzylepną BOPP i niehigroskopijnymi zatyczkami uszczelniającymi, które chronią końcówki kabli przed wilgocią. Wymagane oznakowanie należy wydrukować przy użyciu materiału odpornego na warunki atmosferyczne na zewnątrz bębna, zgodnie z wymaganiami klienta.





Usługi
* Jesteśmy jednym z największych producentów przewodów elektrycznych i kabli zasilających w Chinach i mamy ponad 20-letnie doświadczenie w produkcji i marketingu.
* Akceptujemy OEM. Rozmiar i materiał kabla są dostosowywane. Mile widziane jest własne logo i własny projekt. Wyprodukujemy zgodnie z Twoimi wymaganiami i opisem;
* Prześlij nam zapytanie, aby uzyskać więcej informacji o produktach, a my przekażemy Ci opinię w ciągu 12 godzin.
