Class B Copper Conductoe Aluminium Wire Armour Power With PVC Out Sheath
  • Class B Copper Conductoe Aluminium Wire Armour Power With PVC Out Sheath
  • Class B Copper Conductoe Aluminium Wire Armour Power With PVC Out Sheath
  • Class B Copper Conductoe Aluminium Wire Armour Power With PVC Out Sheath
  • Class B Copper Conductoe Aluminium Wire Armour Power With PVC Out Sheath
  • Class B Copper Conductoe Aluminium Wire Armour Power With PVC Out Sheath
  • Class B Copper Conductoe Aluminium Wire Armour Power With PVC Out Sheath
  • Class B Copper Conductoe Aluminium Wire Armour Power With PVC Out Sheath
  • Class B Copper Conductoe Aluminium Wire Armour Power With PVC Out Sheath

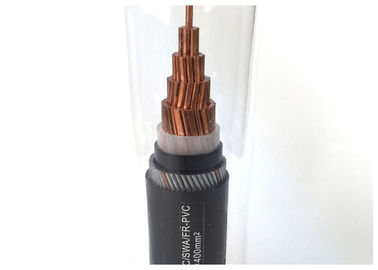

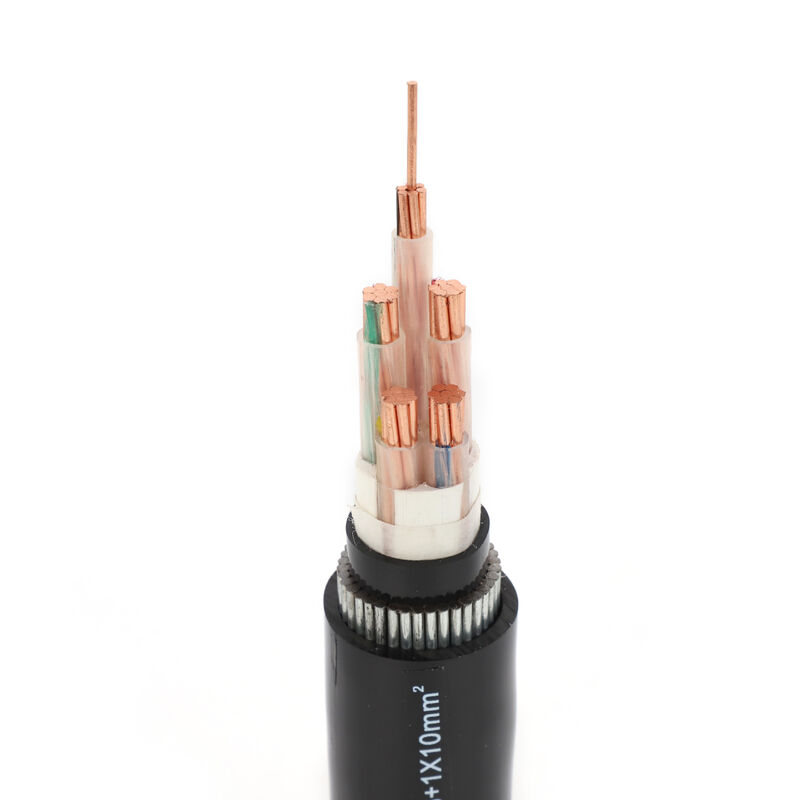

Class B Copper Conductoe Aluminium Wire Armour Power With PVC Out Sheath

Miejsce pochodzenia CHINY
Nazwa handlowa QINGDAO YICABLE CABLE
Orzecznictwo ISO,CE,IEC,TUV,KEMA
Szczegóły produktu
Nazwa produktu:
Miedziany kabel pancerny
Napięcie znamionowe:
0,6/1KV
Izolacja:
XLPE
Dyrygent:
CU
Zbroja:
Drut aluminiowy
Rozmiary:
10,0 do 630 mm2
Rdzenie:
1
Standardy:
IEC / BS / IS / VDE
Podkreślić:

Kabel zasilający z żyłą miedzianą klasy B

,

kabel PVC z drutem aluminiowym

,

pancerny kabel elektryczny z osłoną z PVC

Warunki płatności i wysyłki
Minimalne zamówienie
1000 metrów
Cena
$0.25~105/M
Szczegóły pakowania
bębny
Czas dostawy
tydzień lub 10 dni
Zasady płatności
T/T, akredytywa
Możliwość Supply
10 000 kilometrów na miesiąc
Opis produktu

Kabel zasilający z drutu aluminiowego niskiego napięcia, przewód Cu, osłona zewnętrzna z PVC





Budowa



Przewód: Drut lub linka Przewód miedziany, kl.1 lub kl.2 zgodnie z IEC 60228
Izolacja: XLPE (usieciowany polietylen) w temperaturze 90 OC
Pokrycie wewnętrzne: PCV
Pancerz: Taśma stalowa
Płaszcz: PVC typu ST2 zgodnie z IEC 60502, czarny



Standardy



IEC60502, BS6346, VDE, AS/NZS, UL itp. lub na życzenie klienta.



Opancerzony kabel zasilający 1kv-10 kv xlpe jest zgodny głównie z normą IEC 60502, może być również produkowany zgodnie z wymaganiami OEM i innymi normami, takimi jak norma BS, norma DIN, norma ASTM itp.
Stopień napięcia wynosi do 35 kv, powierzchnia przekroju może wynosić do 400 mm2 (przewód miedziany lub aluminiowy). Długotrwała temperatura pracy przewodnika wynosi 90 stopni. W przypadku zwarcia najwyższa temperatura przewodu nie powinna przekraczać 250 stopni.
Warunki układania: W przypadku układania pod ziemią na dużych wysokościach należy wytrzymać zewnętrzne siły mechaniczne i umiarkowaną siłę uciągu.
-Normy/Specyfikacje testowe: IEC 60502-1.

Instalacja Ten kabel można zainstalować w kanale, korytku lub bezpośrednio w ziemi. Zaleca się przestrzeganie instrukcji instalacji wskazanych w Lokalnym Kodeksie Elektrycznym lub jego odpowiedniku, tak aby bezpieczeństwo osób i integralność produktu nie zostały zakłócone przez awarie instalacji.



Model i specyfikacja



Typ Opis Napięcie znamionowe NIE. rdzeni Przekrój nominalny (mm2) Aplikacje
YJV YJLV Przewód Cu lub Al, izolowany XLPE. Kabel elektryczny w osłonie PVC 0,6/1KV 1,2,3,4 1,5 do 400 Do układania wewnątrz i na zewnątrz. Izolowany kabel zasilający LV XLPE jest stosowany w systemach przesyłowych i dystrybucyjnych przy napięciu znamionowym U(Um) ≤10KV. Izolowany kabel zasilający HV XLPE odnosi się do transmisji kabla zasilającego w zakresie 10KV-35KV, często jest stosowany do głównej drogi przesyłu energii. Wytrzymuje pewną przyczepność podczas instalacji, ale nie zewnętrzne siły mechaniczne.
3+1 3×4+1×2,5 do 3×400+1×185
6/6 kV 1,3 25 do 500
8,7/10 kV 8,7/15 kV 12/20 kV 1 25 do 500
3 25 do 300
21/35kv 1 50 do 500
YJV22 YJLV22 Przewód Cu lub Al, izolowany taśmą stalową XLPE, kabel elektryczny w osłonie PVC 0,6/1KV 3 1,5 do 400 Nadaje się do zakopywania w ziemi. Wytrzymuje zewnętrzne siły mechaniczne, ale duże siły ciągnące.
4 4 do 240
6/6 kV 8,7/10 kV 8,7/15 kV 12/20 kV 3 25 do 300
21/35kv 3 50 do 240





Właściwość techniki:



1, temperatura pracy przez długi czas wynosi 75 ℃, występuje zwarcie (w ciągu 5 sekund), temperatura rdzenia nie może być wyższa niż 160 ℃

2, Temperatura otoczenia nie powinna być niższa niż -10 ℃

3, Temperatura układania nie powinna być niższa niż 0 ℃

4, Promień zgięcia pojedynczego rdzenia bez pancerza nie powinien przekraczać 20D, promień zgięcia pojedynczego rdzenia ze pancerzem nie powinien przekraczać 15D, promień zgięcia trzech rdzeni ze pancerzem nie powinien przekraczać 12D



Notatka:



1. W tabeli wymieniono tylko część kabli. Można zapytać o kable o innych specyfikacjach.

2. Kable mogą być dostarczane w wersji jednomodowej lub wielomodowej.
3. Specjalnie zaprojektowana konstrukcja kabli dostępna jest na zamówienie.





* Temperatura układania kabli nie powinna być niższa niż 0 stopni. Gdy temperatura otoczenia jest niższa niż 0 stopni, kable należy podgrzewać do 0 stopni lub więcej określonymi metodami. Seria ta obejmuje:



* Rdzeń miedziany (aluminiowy), kable zasilające w izolacji i osłonie PCV

* Rdzeń miedziany (aluminiowy), izolowany PVC, kable zasilające w osłonie PE

* Rdzeń miedziany (aluminiowy), izolowany PVC, kable zasilające w osłonie z PVC opancerzone taśmą stalową.

* Rdzeń miedziany (aluminiowy), izolacja PVC, zbrojenie taśmą stalową, kable zasilające w osłonie PE

* Rdzeń miedziany (aluminiowy), izolacja PVC, zbroja z drutu stalowego, kable zasilające w osłonie PVC

* Rdzeń miedziany (aluminiowy), izolacja PVC, zbroja z drutu stalowego, kable zasilające w osłonie PE





PAKOWANIE I WYSYŁKA



Jesteśmy w stanie dotrzymać najbardziej rygorystycznych harmonogramów dostaw w zależności od zamówienia. Dotrzymanie terminu jest zawsze najwyższym priorytetem, ponieważ jakiekolwiek opóźnienie w dostawie kabla może przyczynić się do ogólnego opóźnienia projektu i przekroczenia kosztów.



Kabel dostarczany jest w drewnianych szpulach, pudełkach z tektury falistej i zwojach. Końcówki kabli są uszczelnione taśmą samoprzylepną BOPP i niehigroskopijnymi zatyczkami uszczelniającymi, które chronią końcówki kabli przed wilgocią. Wymagane oznakowanie należy wydrukować przy użyciu materiału odpornego na warunki atmosferyczne na zewnątrz bębna, zgodnie z wymaganiami klienta.





Class B Copper Conductoe Aluminium Wire Armour Power With PVC Out Sheath 0
