Opancerzony kabel elektryczny HT 36KV UG z taśmą stalową w najlepszej cenie Producent z Chin
Aplikacja
Stosowany w stacjach transformatorowych, blokach rozdzielczych, w elektrowniach i zakładach przemysłowych. Kabel elektroenergetyczny średniego napięcia do zastosowań statycznych w ziemi, wewnątrz i na zewnątrz obiektów, na zewnątrz, w kanałach kablowych, w wodzie, w warunkach, w których kable nie są narażone na większe naprężenia mechaniczne i naprężenia rozciągające.

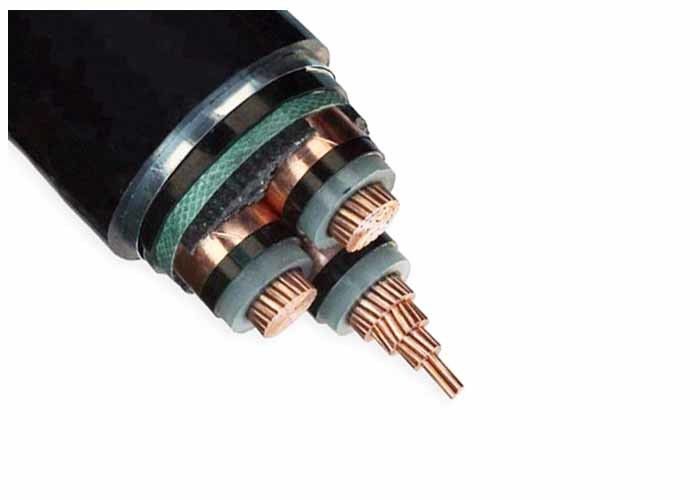

Budowa
1. linka z czystej miedzi lub aluminium
2. wewnętrzna warstwa materiału półprzewodzącego
3. izolacja rdzenia z polietylenu usieciowanego
4. zewnętrzna warstwa materiału półprzewodzącego
5. taśma półprzewodząca
6. ekran z drutów miedzianych
7. Pasek wypełniający, przędza lub papier
8. WłókninaTaśma do pakowania lub środek zmniejszający palność
9. WytłaczaneWewnętrzna powłoka z PCV
10 . Opancerzona taśma ze stali nierdzewnej
11 . Ogólna osłona: polichlorek winylu (PVC) lub FR-PVC, PE, LSOH
YJ: Izolacja XLPE
V: Osłona z PCV
32: Pancerz z drutu stalowego – 3 rdzenie
22: Pancerz z taśmy stalowej – 3 rdzenie
72: Pancerz z drutu aluminiowego – 1 rdzeń
62: Pancerz taśmowy ze stali nierdzewnej – 1 rdzeń
ZR: Odporny na płomienie
Standardy
Międzynarodowe: IEC 60502-2, IEC 60228
Chiny: GB/T 12706.2-2008
Inne standardy, npBS, DIN i ICEA na zamówienie
Dane techniczne:
| Napięcie testowe |
6/10 kV |
[kV] |
21 / 5 min. |
| |
12/20 kV |
[kV] |
42 / 5 minut |
| |
18/30 kV |
[kV] |
63 / 5 minut |
| Zakres temperatur |
w ruchu |
|
-20°C do +90°C |
| |
naprawił |
|
-20°C do +90°C |
| Temperatura robocza |
zwarcie |
°C |
250 |
| Czas zwarcia |
maks. |
[sek] |
5 |
| Promień gięcia |
min. |
x średnica |
15 |
| Palność |
standard |
|
EN 50265-2-1 |
*) Pakowanie: CUT = kabel o różnych długościach na bębnie lub szpuli, możliwe docięcie na żądaną długość
Szczegóły kabla zasilającego SN (6 do 35 kv).
| Kabel zasilający SN (11 kv 15 kv 33 kv). |
| Model i opis Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV |
Liczba rdzeni |
Powierzchnia przekroju przewodu (mm2) |
| izolacja xlpe |
1 rdzeń 3 rdzenie |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm2 |
| Rdzeń Cu |
| YJV, N2XSY;Kabel zasilający w osłonie PCV |
| YJV22; kabel zasilający opancerzony taśmą stalową, w osłonie z PVC |
| YJV32, YJV42; kabel zasilający opancerzony drutem stalowym, w osłonie PCV |
| Al Core |
| YJLV, NA2XSY; Kabel zasilający w osłonie PCV |
| YJLV22; kabel zasilający opancerzony taśmą stalową, w osłonie z PVC |
| YJLV32, YJLV42; kabel zasilający opancerzony drutem stalowym, w osłonie PCV |
Ten produkt ma zastosowanie w liniach przesyłowych i dystrybucyjnych energii o napięciu znamionowym prądu przemiennego (U0/U) w systemie 3,6/6 kV–26/36 kV. Jest on prowadzony odpowiednio w powietrzu (rama mostu kablowego, wspornik ściany wewnętrznej i korytko) i glebie (bezpośrednio zakopany, kanał kablowy, rura itp.) zgodnie z różnicą w strukturze warstwy ochronnej.
Certyfikat
ISO,CE, KEMA,IEC,RoHS, CCC,P3C i inne na zamówienie
PAKOWANIE I WYSYŁKA
Wszystkie kable do eksportu są dobrze zapakowane i zabezpieczone drewnianym bębnem lub drewnianym i stalowym bębnem. Materiał opakowania zależy od wagi i rozmiaru kabla. Po wysłaniu dobrze zapakowanych bębnów kablowych do Sea Port są one ładowane do kontenera 20 FT lub 40 FT. Wszystkie bębny kablowe są trwale przymocowane pasem bezpieczeństwa, aby zapewnić brak ruchu podczas transportu morskiego. Wielkość kontenera dobierana jest w zależności od masy załadowanego towaru lub według wymagań klienta.
Usługi
* Jesteśmy jednym z największych producentów przewodów elektrycznych i kabli zasilających w Chinach i mamy ponad 20-letnie doświadczenie w produkcji i marketingu.
* Akceptujemy OEM. Rozmiar i materiał kabla są dostosowywane. Mile widziane jest własne logo i własny projekt. Wyprodukujemy zgodnie z Twoimi wymaganiami i opisem;
* Prześlij nam zapytanie, aby uzyskać więcej informacji o produktach, a my przekażemy Ci opinię w ciągu 12 godzin.
Często zadawane pytania
P: Ile czasu zajmuje otrzymanie wyceny?
Odpowiedź: Większość ofert jest zwracana w ciągu 24 godzin, jednak w przypadku konstrukcji specjalnej może to zająć więcej dni.
P: Jakie gwarancje obejmują Twoje produkty?
Odp.: Kabel SHAN gwarantuje, że wszystkie nasze produkty, przewody, kable i inne produkty są wolne od wad. Przyjmiemy z powrotem każdy produkt, który nie spełnia uzgodnionej przez obie strony jakości. Konkretne warunki są następujące:
1. Gwarantujemy, że dotrzymamy warunków okresu gwarancyjnego określonego w umowie, że Towar dostarczony w ramach zamówienia na zakup kabla i przewodu samonośnej sieci dystrybucyjnej
2. Będziemy produkowani zgodnie z tą specyfikacją, a Towary będą nowe, nieużywane, najnowsze lub aktualne modele. Po wybraniu będziemy dostarczać Towary ściśle według wymagań Umowy.
3. Gwarancja pozostaje ważna przez dwanaście (12) miesięcy od daty dostarczenia Towaru lub jego części, w zależności od przypadku, do miejsca przeznaczenia wskazanego w SWU i przyjęcia go w miejscu docelowym lub przez osiemnaście (18) miesięcy od daty wysyłki z portu lub miejsca załadunku w kraju pochodzenia, w zależności od tego, który okres upłynie wcześniej.
4. W okresie gwarancyjnym nabywca może zgłosić bezpośrednio producentowi w formie pisemnej lub za pośrednictwem agenta ewentualne problemy z jakością Towaru. Producent dokona naprawy lub wymiany w rozsądnym terminie i poniesie wszelkie związane z tym wydatki.
