Kabel izolowany XLPE ZASTOSOWANIA:
Kable zasilające do zasilania energią są instalowane na wolnym powietrzu, w podziemiach, w pomieszczeniach, w kanałach kablowych, elektrowniach, połączeniach mieszkaniowych i oświetleniu ulicznym, a także w sieciach abonenckich, w których nie należy oczekiwać uszkodzeń mechanicznych.

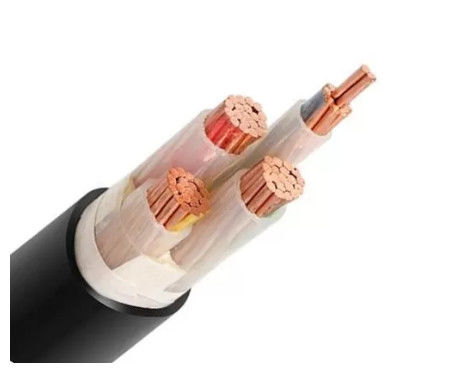

Kabel izolowany XLPE KONSTRUKCJA:
1. PRZEWODNIK
- Przewód z czystej miedzi, klasa 2 zgodnie z IEC 60228
2. IZOLACJA
- Związek XLPE
3. WYPEŁNIACZ
- wypełniacz PP
4. TAŚMA OWIJANA
W przypadku kabli pancernych:
5. PŁASZCZ WEWNĘTRZNY
- Związek PVC
6. PANCERZ
- Podwójna taśma stalowa ocynkowana.
7. ZEWNĘTRZNY PŁASZCZ:
- Związek PVC
Kolor płaszcza:
- Czarny
* Uwaga: gdy jest to wymagane dla określonej aplikacji, dostępne są inne kolory.
CHARAKTERYSTYKA UŻYCIA
Dopuszczalna temperatura pracy na przewodzie | + 90 ° C |
temperatura zwarcia (czas trwania maks. 5 s) | 250 ° C |
Minimalna temperatura instalacji | nie powinna być niższa niż 0 ° C |
Max. dopuszczalne naprężenie rozciągające przewodu | 50 N / mm² |
Minimalny promień gięcia | 15 x średnica kabla |
CHARAKTERYSTYKA FIZYCZNA I ELEKTRYCZNA:
Liczba rdzeni x cross-sec. | Izolacja grubość | Osłona grubość Nominalny wartość | Ø zewnętrzna około. | waga około. | Aktualne oceny w powietrzu 30 ℃ | Aktualne oceny pochowany 20 ℃ | |
Faza | Neutralny | ||||||
mm² | mm | mm | mm | mm | kg / km | ZA | ZA |
3 × 4 + 1 × 2,5 | 0,7 | 0,7 | 1.8 | 12,7 | 277 | 37 | 47 |
3 × 6 × 1 × 4 | 0,7 | 0,7 | 1.8 | 13,9 | 363 | 47 | 60 |
3 × 10 × 1 × 6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 × 1 × 10 | 0,7 | 0,7 | 1.8 | 18,6 | 766 | 85 | 106 |
3 × 25 × 1 × 16 | 0,9 | 0,7 | 1.8 | 22,2 | 1140 | 113 | 137 |
3 × 35 × 1 × 16 | 0,9 | 0,7 | 1.8 | 24,6 | 1475 | 139 | 164 |
3 × 50 × 1 × 25 | 1.0 | 0,9 | 1.8 | 27,7 | 1951 | 173 | 198 |
3 × 70 × 1 × 35 | 1.1 | 0,9 | 1.9 | 31,9 | 2662 | 222 | 246 |
3 × 95 × 1 × 50 | 1.1 | 1.0 | 2.1 | 36,2 | 3578 | 271 | 293 |
3 × 120 × 1 × 70 | 1.2 | 1.1 | 2.2 | 39,9 | 4567 | 318 | 334 |
3 × 150 × 1 × 70 | 1.4 | 1.1 | 2.3 | 45 | 5514 | 370 | 375 |
3 × 185 × 1 × 95 | 1.6 | 1.1 | 2.5 | 49,4 | 6850 | 427 | 422 |
3 × 240 × 1 × 120 | 1.7 | 1.2 | 2.7 | 54,9 | 8741 | 507 | 492 |
3 × 300 × 1 × 150 | 1.8 | 1.4 | 2.9 | 62,9 | 11052 | 599 | 560 |
