Kabel izolowany XLPE 3 × 6 mm2 do linii przesyłowych i dystrybucyjnych
Izolowany kabel XLPE jest używany do napowietrznych zastosowań, takich jak: oświetlenie uliczne, oświetlenie zewnętrzne i tymczasowa obsługa w budownictwie. Do stosowania przy napięciu międzyfazowym 600 V lub niższym oraz przy temperaturach przewodów nieprzekraczających 75 ℃ dla przewody z izolacją z polietylenu (PE) lub przewody z izolacją z usieciowanego polietylenu (XLPE) o temperaturze 90 ℃.
Właściwości fizyczne i elektryczne
Liczba rdzeni x | Izolacja | Osłona | Ø zewnętrzna | waga | Obecne oceny w powietrzu 30 ℃ | Obecne oceny zakopane 20 ℃ | |
przekrój | grubość | grubość | około. | około. | |||
Nominalny | |||||||
Faza | Neutralny | wartość | |||||
mm² | mm | mm | mm | mm | kg / km | A | A |
3×4+1×2,5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1.8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1.8 | 24.6 | 1475 | 139 |
164 |

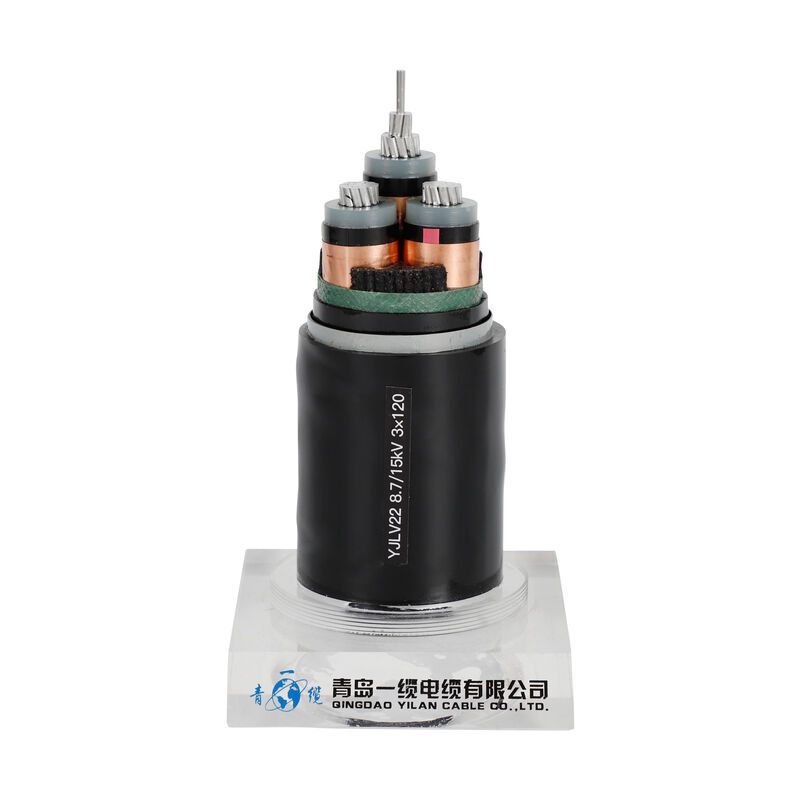

Struktura
Dyrygent: Zwykła okrągła linka miedziana, zgodnie z IEC 60228 poziom 2
Izolacja: PCV, XLPE
Warstwa wewnętrzna: PVC
Pancerz: drut, taśma stalowa, drut aluminiowy
Zgodnie z wymaganiami, osłona: PVC spełnia normę IEC 60502, kolor czarny
Uwaga: Kolor izolacji, taki jak zgodny ze standardem lub wymaganiem
Jednożyłowy kabel zasilający 25mm2
Charakterystyka przewodnika: miedź
Izolacja: Czarny XLPE
Grubość izolacji: 0,7 mm
Powłoka: PCV
Grubość osłony: 1,4 mm
około.Masa kabla: 294 kg/km
Całkowita średnica kabla: 10,7 mm
Maksymalna rezystancja DC przy 20C: 0,727
Aplikacja
Stosowany jako linia rozdzielczo-transmisyjna na napięcie znamionowe 0,6/1kV.
Nadaje się do zakopywania w ziemi, układania studni i pod wodą.W stanie wytrzymać określone napięcie wału.
Normy międzynarodowe: IEC 60502-1, IEC 60228;
Wymagania innych norm, takich jak ASTM BS, DIN i ICEA
