1 ~ 35KV podziemny zbrojony kabel zasilający średniego napięcia
Kabel izolowany XLPE:
Kabel zasilający 1-35Kv jest rodzajem kabla izolowanego XLPE, odpowiedniego do średniego i wysokiego napięcia;składa się z kompaktowego skręcanego drutu aluminiowego lub skręcanego drutu miedzianego jako gołego przewodu, z izolacją XLPE i metalową warstwą ekranującą, osłoną z PVC lub osłoną z PE, aby zapobiec korozji.
Charakterystyka fizyczna i elektryczna
Liczba wyników x | Izolacja | Osłona | Ø zewnętrzna | waga | Aktualne oceny w powietrzu 30 ℃ | Obecne oceny pochowane 20 ℃ | |
przekrój sek. | grubość | grubość | około. | około. | |||
Nominalny | |||||||
Faza | Neutralny | wartość | |||||
mm² | mm | mm | mm | mm | kg / km | ZA | ZA |
3 × 4 + 1 × 2,5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0,7 | 1.8 | 24.6 | 1475 | 139 | 164 |

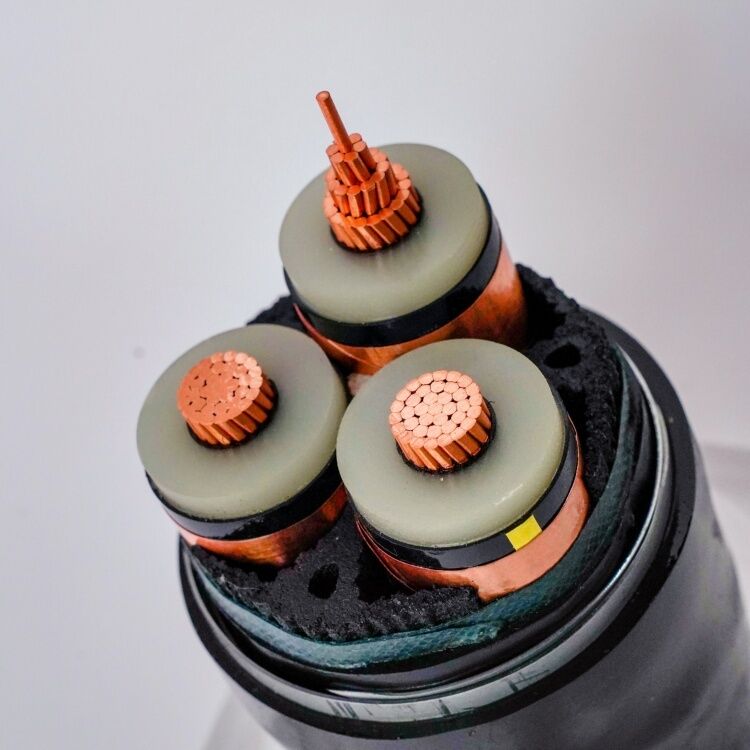

Struktura kabla zasilającego 1KV 33KV XLPE
Konduktor: Zwykły wyżarzany, zagęszczony okrągły przewód miedziany lub aluminiowy, zgodny z normą IEC60228 poziom 2
Ekranowanie przewodnika: wytłaczany związek półprzewodnikowy
Izolacja: Temperatura znamionowa XLPE (usieciowany polietylen) wynosi 90 ° C
Izolacja ekranowanie: wytłaczany związek półprzewodnikowy
Siatka druciana: Koncentryczne warstwy taśmy miedzianej lub drutu miedzianego
Kolor logo drutu rdzenia: czerwoną, żółtą i niebieską taśmę należy wkleić między izolacyjną warstwę ekranującą a metalową warstwę ekranującą (powyższe logo można w razie potrzeby zmienić);
Montaż: Ułóż razem trzy ekranowane druty rdzeniowe, jeśli to konieczne, wypełnij niehigroskopijnymi materiałami kompatybilnymi z materiałami izolacyjnymi i przykryj warstwą osłony PVC
Płaszcz wewnętrzny: Warstwa wytłaczana z PVC ST2 lub PE, o niskiej emisji dymu i halogenu
Opancerzenie: trójżyłowy kabel zasilający z podwójnymi żyłami z taśmy stalowej ocynkowanej lub z drutu stalowego ocynkowanego, podwójne żyły z jednego kabla zasilającego z folią aluminiową lub drutem aluminiowym
Powłoka zewnętrzna: PVC typ ST2, zgodnie z IEC 60502 lub PE, LSZH
Kabel zasilający XLPE (usieciowany polietylen) ma doskonałe właściwości elektryczne i fizyczne i jest najlepszym kablem do linii przesyłowych i dystrybucyjnych.Zalety tych kabli to prosta konstrukcja i niewielka waga;oprócz doskonałej odporności elektrycznej, termicznej, mechanicznej i chemicznej posiadają również wygodę stosowania.Można go również umieścić na trasie bez ograniczeń wynikających z różnicy poziomów.
Stosowany w systemach przesyłu i dystrybucji energii o napięciu 35 kV i niższym.Może całkowicie zastąpić impregnowane olejem kable zasilające w izolacji papierowej, a także może częściowo zastąpić kable zasilające izolowane polichlorkiem winylu.Jest szeroko stosowany w energetyce, budownictwie, górnictwie, metalurgii, petrochemii i komunikacji.
