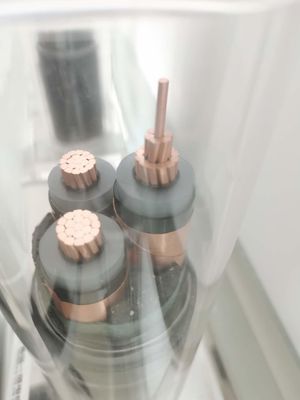

Miedziana osłona z PVC Izolowany kabel XLPE IEC 60502-1 Standard
Kabel izolowany XLPE jest używany jako wejście elektryczne z sieci dystrybucji energii do panelu licznika (szczególnie tam, gdzie jest to wymagane, aby zapobiec „czarnej” utracie lub napadowi na energię elektryczną) oraz jako kabel zasilający z panelu liczników do panelu ogólnej dystrybucji panelu.tak jak jest to określone w krajowych przepisach elektrycznych.
Właściwości fizyczne i elektryczne
Liczba rdzeni x | Izolacja | Osłona | Ø zewnętrzna | waga | Obecne oceny w powietrzu 30 ℃ | Obecne oceny zakopane 20 ℃ | |
przekrój | grubość | grubość | około. | około. | |||
Nominalny | |||||||
Faza | Neutralny | wartość | |||||
mm² | mm | mm | mm | mm | kg / km | A | A |
3×4+1×2,5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1.8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Co to jest usieciowany polietylen/XLPE?
Polietylen usieciowany, znany również jako XLPE, jest formą izolacji wytwarzanej przez ogrzewanie i wysokie ciśnienie.Jednym ze sposobów produkcji izolacji XLPE jest napromieniowanie związku.Inną metodą jest użycie nadtlenku do chemicznego usieciowania związku.Najważniejszą cechą XLPE są jego właściwości elektryczne.Kable z izolacją XLPE mogą przenosić duże prądy i wysokie napięcia.Powszechnym zastosowaniem XLPE są aplikacje średniego i wysokiego napięcia.Fizyczne i elektryczne właściwości XLPE sprawiają, że jest to idealny wybór do użytku w środowiskach przemysłowych.
Typowe typy przewodów lub kabli XLPE
Drut budowlany (XHHW)
Linia samochodowa (GXL)
Przewód zasilający
Przewód sterowniczy
Bezpośrednio zakopany wątek
