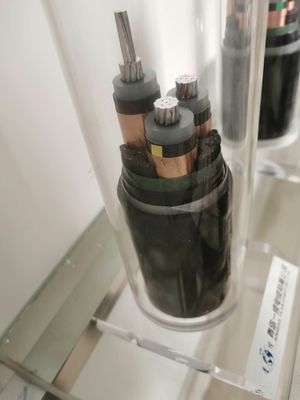

Grubość izolacji 0,7 mm Kabel zasilający z izolacją XLPE

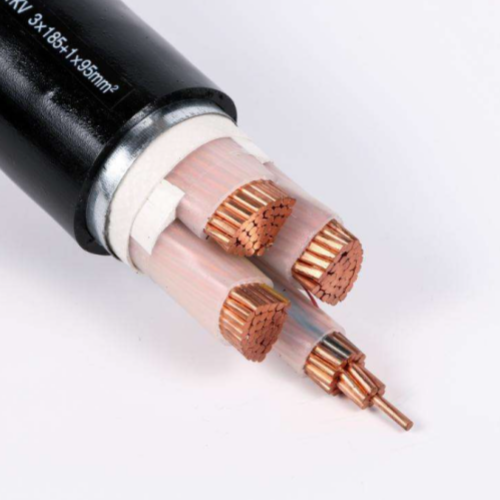

Kabel izolowany 3 × 35 XLPE.
Kabel zasilający z izolacją XLPE
Kabel izolowany XlPE oznacza kabel z polietylenu usieciowanego.Jest to rura hydrauliczna wykonana z tworzywa polietylenowego.Polietylen był pierwotnie materiałem ogólnego przeznaczenia, ale jego odporność na temperaturę nie jest idealna, ale po udoskonaleniu technologii sieciowania drut z usieciowanego polietylenu ma cechy odporności na zużycie, odporność na wysokie temperatury i wysokie prądy .Wydajność itp. I nie wytwarza korozyjnego i toksycznego gazu podczas spalania, jest to prawdziwie przyjazny dla środowiska produkt z drutu.Zalety kabla XLPE to: Po pierwsze, temperatura pracy wzrasta z 70 ° C do 90 ° C, a poziom odporności na temperaturę jest oczywiście dobry;po drugie, ma dobre właściwości izolacyjne, XLPE zachowuje pierwotne dobre właściwości izolacyjne PE, a izolacja Opór jest dodatkowo zwiększany, wartość stycznej straty dielektrycznej jest niewielka i temperatura nie ma na nią dużego wpływu.Po trzecie, właściwości mechaniczne ulegają poprawie, podczas procesu sieciowania powstają nowe wiązania chemiczne, poprawia się twardość, sztywność, odporność na zużycie i udarność XLPE, a także wady wrażliwości PE na naprężenia środowiskowe i pękanie.Wreszcie odporność chemiczna, XLPE ma silną odporność na kwasy i zasady oraz odporność na olej.Produkty spalania to głównie woda i dwutlenek węgla, które są mniej szkodliwe dla środowiska i są produktami przyjaznymi dla środowiska.Podczas procesu sieciowania powstają nowe wiązania chemiczne, które poprawiają twardość, sztywność, odporność na zużycie i udarność XLPE oraz rekompensują wady podatności PE na naprężenia środowiskowe i pękanie.Wreszcie odporność chemiczna, XLPE ma silną odporność na kwasy i zasady oraz odporność na olej.Produkty spalania to głównie woda i dwutlenek węgla, które są mniej szkodliwe dla środowiska i są produktami przyjaznymi dla środowiska.Podczas procesu sieciowania powstają nowe wiązania chemiczne, które poprawiają twardość, sztywność, odporność na zużycie i udarność XLPE oraz rekompensują wady podatności PE na naprężenia środowiskowe i pękanie.Wreszcie odporność chemiczna, XLPE ma silną odporność na kwasy i zasady oraz odporność na olej.Produkty spalania to głównie woda i dwutlenek węgla, które są mniej szkodliwe dla środowiska i są produktami przyjaznymi dla środowiska.
Charakterystyka fizyczna i elektryczna
Liczba wyników x | Izolacja | Osłona | Ø zewnętrzna | waga | Aktualne oceny w powietrzu 30 ℃ | Obecne oceny pochowane 20 ℃ | |
przekrój sek. | grubość | grubość | około. | około. | |||
Nominalny | |||||||
Faza | Neutralny | wartość | |||||
mm² | mm | mm | mm | mm | kg / km | ZA | ZA |
3 × 4 + 1 × 2,5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0,7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Podanie
Kable w izolacji XLPE mogą być stosowane w prawie wszystkich instalacjach: uziemienie, korytko kablowe, wewnętrzne, elektrownia, fabryka, stacja wymiany.Ze względu na lepsze właściwości termiczne są szczególnie polecane na następujące okazje:
-Wysoka temperatura otoczenia
- Kabel jest wystawiony na działanie promieni słonecznych
-Kabel umieszcza się w rurze bloku betonowego
-Kable są zgrupowane
-Ważne jest duże obciążenie awaryjne
-Potrzebny wysoki prąd zwarciowy
-Wysoka warstwa ekranująca musi przenosić duży prąd upływu
Struktura
Dyrygent: Zwykły drut miedziany o przekroju okrągłym, zgodny z normą IEC 60228 poziom 2
Izolacja: PVC, XLPE
Warstwa wewnętrzna: PVC
Opancerzenie: drut, taśma stalowa, drut aluminiowy
W zależności od wymagań, powłoka: PVC spełnia wymagania normy IEC 60502, kolor czarny
Uwaga: Kolor izolacji, taki jak zgodnie z normą lub wymaganiem
