Kabel zasilający izolowany ISO9001 XLPE do budowy

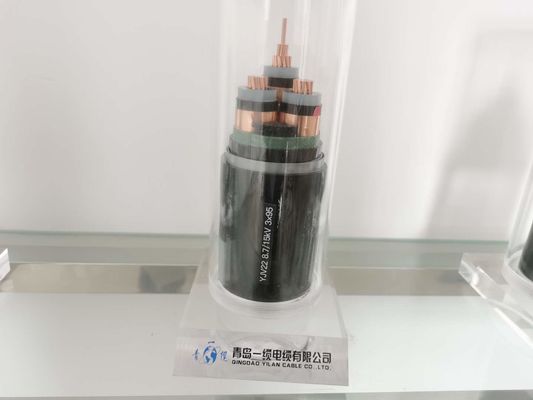

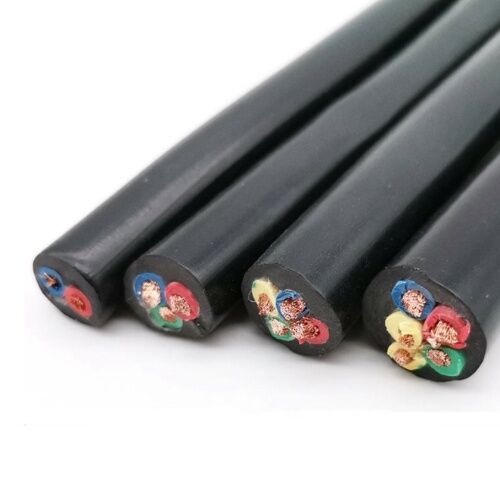

Kabel zasilający z izolacją XLPE
Usieciowany polietylen XLPE ma stabilne wiązania międzycząsteczkowe między cząstkami polietylenu, powstałe w wyniku działania termochemicznego z powodu obecności nadtlenków organicznych.
XLPE ma takie same właściwości elektryczne jak zwykły polietylen i ma lepsze właściwości termiczne i mechaniczne dzięki stabilnemu wiązaniu międzycząsteczkowemu.To sprawia, że maksymalna ciągła temperatura przewodu w izolowanych kablach XLPE wynosi 90 ° C, podczas gdy maksymalna ciągła temperatura przewodu konwencjonalnych kabli z izolacją polietylenową wynosi 75 ° C.Maksymalna temperatura pracy przewodu przeciążeniowego wynosi 130 ° C (w awaryjnej temperaturze przeciążeniowej nie może przekraczać 100 godzin rocznie).Maksymalna temperatura zwarcia przewodu wynosi 250 ° C.Zapewnia to istotne korzyści pod względem parametrów znamionowych kabli i ma szczególne znaczenie w krajach lub sytuacjach, w których temperatura otoczenia jest wysoka i należy zastosować współczynnik obniżający.
Technologia sieciowania jest całkowicie oparta na „suchym” procesie sieciowania i chłodzenia.Eliminuje to drobne wtrącenia wody w izolacji, które, o ile nie zostaną wyeliminowane, spowodują tzw. „Efekt drzewa wodnego”.Głowica potrójna krzyżowa może wycisnąć warstwę ekranującą na przewodnik i wyciągnąć warstwę ekranującą na warstwę izolacyjną w jednej operacji technicznej.Wszystko to sprawia, że kabel posiada doskonałe właściwości elektryczne, termiczne i mechaniczne.
Charakterystyka fizyczna i elektryczna
Liczba wyników x | Izolacja | Osłona | Ø zewnętrzna | waga | Aktualne oceny w powietrzu 30 ℃ | Obecne oceny pochowane 20 ℃ | |
przekrój sek. | grubość | grubość | około. | około. | |||
Nominalny | |||||||
Faza | Neutralny | wartość | |||||
mm² | mm | mm | mm | mm | kg / km | ZA | ZA |
3 × 4 + 1 × 2,5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0,7 | 1.8 | 24.6 | 1475 | 139 | 164 |
Podanie
Kable w izolacji XLPE mogą być stosowane w prawie wszystkich instalacjach: uziemienie, korytko kablowe, wewnętrzne, elektrownia, fabryka, stacja wymiany.Ze względu na lepsze właściwości termiczne są szczególnie polecane na następujące okazje:
-Wysoka temperatura otoczenia
- Kabel jest wystawiony na działanie promieni słonecznych
-Kabel umieszcza się w rurze bloku betonowego
-Kable są zgrupowane
-Ważne jest duże obciążenie awaryjne
-Potrzebny wysoki prąd zwarciowy
-Wysoka warstwa ekranująca musi przenosić duży prąd upływu
Funkcje specjalne na życzenie:
• Odporność na olej
• Odporność na promieniowanie UV
• Ognioodporny kat.A, B, C
• Niepalny
•bielec
• Gryzonie
• Niski poziom dymu, zero halogenów
