Wprowadzenie
Izolowany kabel zasilający 0,6 / 1 kV XLPE stosuje się do sieci, podwozi i obwodów niezamkniętych, zamkniętych w przewodzie, zakopanych bezpośrednio lub w podziemnych kanałach dla budynków i zakładów przemysłowych, w których nie ulega uszkodzeniom mechanicznym. Kabel izolowany XLPE Nadaje się do dławika.

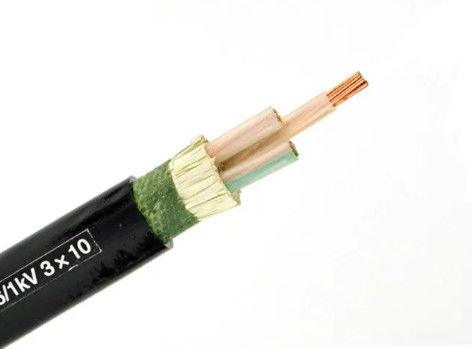

BUDOWA:
1. PRZEWODNIK
- Przewód z czystej miedzi, klasa 2 zgodnie z IEC 60228
2. IZOLACJA
- Związek XLPE
3. PŁASZCZ ZEWNĘTRZNY:
- Związek PVC
Kolor płaszcza:
- Czarny
APLIKACJE:
Kable zasilające do zasilania energią są instalowane na wolnym powietrzu, w podziemiach, w pomieszczeniach, w kanałach kablowych, elektrowniach, połączeniach mieszkaniowych i oświetleniu ulicznym, a także w sieciach abonenckich, w których nie należy oczekiwać uszkodzeń mechanicznych.
* Uwaga: gdy jest to wymagane dla określonej aplikacji, dostępne są inne kolory.
PARAMETRY ELEKTRYCZNE
Napięcie znamionowe Uo / U | 0,6 / 1 kV |
Maksymalne napięcie robocze | 1,2 kV |
Częstotliwość | 50 Hz |
Napięcie testowe: | 3500 V. |
CHARAKTERYSTYKA UŻYCIA
Dopuszczalna temperatura pracy na przewodzie | + 90 ° C |
temperatura zwarcia (czas trwania maks. 5 s) | 250 ° C |
Minimalna temperatura instalacji | nie powinna być niższa niż 0 ° C |
Max. dopuszczalne naprężenie rozciągające przewodu | 50 N / mm² |
Minimalny promień gięcia | 15 x średnica kabla |
