APLIKACJE:
Kable zasilające do zasilania energią są instalowane na wolnym powietrzu, w podziemiach, w pomieszczeniach, w kanałach kablowych, elektrowniach, połączeniach mieszkaniowych i oświetleniu ulicznym, a także w sieciach abonenckich, w których nie należy oczekiwać uszkodzeń mechanicznych.

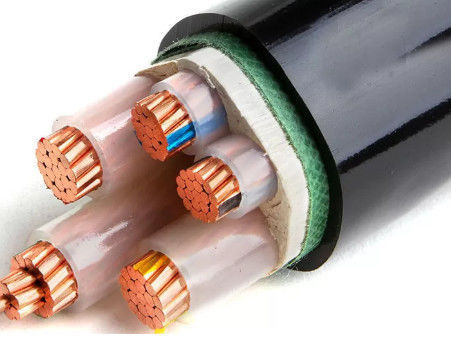

BUDOWA:
1. PRZEWODNIK
- Przewód z czystej miedzi, klasa 2 zgodnie z IEC 60228
2. IZOLACJA
- Związek XLPE
3. WYPEŁNIACZ
- wypełniacz PP
4. TAŚMA OWIJANA
W przypadku kabli pancernych:
5. PŁASZCZ WEWNĘTRZNY
- Związek PVC
6. PANCERZ
- Podwójna taśma stalowa ocynkowana.
7. ZEWNĘTRZNY PŁASZCZ:
- Związek PVC
Kolor płaszcza:
- Czarny
Parametry
Liczba rdzeni x | Izolacja | Osłona | Ø zewnętrzna | waga | Aktualne oceny w powietrzu 30 ℃ | Aktualne oceny pochowany 20 ℃ | |
Faza | Neutralny | ||||||
mm² | mm | mm | mm | mm | kg / km | ZA | ZA |
3 × 4 + 2 × 2,5 | 0,7 | 0,7 | 1.8 | 12,7 | 302 | 37 | 47 |
3 × 6 + 2 × 4 | 0,7 | 0,7 | 1.8 | 13,9 | 404 | 47 | 60 |
3 × 10 + 2 × 6 | 0,7 | 0,7 | 1.8 | 16.1 | 592 | 64 | 81 |
3 × 16 + 2 × 10 | 0,7 | 0,7 | 1.8 | 18,6 | 879 | 85 | 106 |
3 × 25 + 2 × 16 | 0,9 | 0,7 | 1.8 | 22,2 | 1338 | 113 | 137 |
3 × 35 + 2 × 16 | 0,9 | 0,7 | 1.8 | 24,6 | 1650 | 139 | 164 |
3 × 50 + 2 × 25 | 1.0 | 0,9 | 1.8 | 27,7 | 2355 | 173 | 198 |
3 × 70 + 2 × 35 | 1.1 | 0,9 | 1.9 | 31,9 | 3211 | 222 | 246 |
3 × 95 × 2 × 50 | 1.1 | 1.0 | 2.1 | 36,2 | 4353 | 271 | 293 |
3 × 120 × 2 × 70 | 1.2 | 1.1 | 2.2 | 39,9 | 5566 | 318 | 334 |
3 × 150 × 2 × 70 | 1.4 | 1.1 | 2.3 | 45 | 6600 | 370 | 375 |
3 × 185 × 2 × 95 | 1.6 | 1.1 | 2.5 | 49,4 | 8264 | 427 | 422 |
3 × 240 × 2 × 120 | 1.7 | 1.2 | 2.7 | 54,9 | 10501 | 507 | 492 |
3 × 300 × 2 × 150 | 1.8 | 1.4 | 2.9 | 62,9 | 13044 | 599 | 560 |
