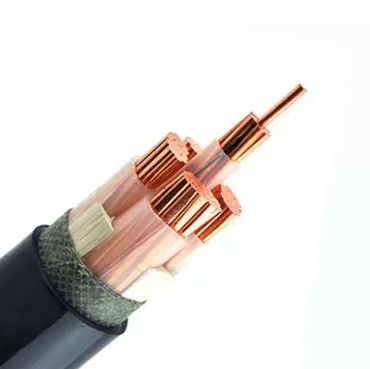

BUDOWA:
1. PRZEWODNIK
- Przewód z czystej miedzi, klasa 2 zgodnie z IEC 60228
2. IZOLACJA
- Związek XLPE
3. PŁASZCZ ZEWNĘTRZNY:
- Związek PVC
Kolor płaszcza:
- Czarny
APLIKACJE:
Kable zasilające do zasilania energią są instalowane na wolnym powietrzu, w podziemiach, w pomieszczeniach, w kanałach kablowych, elektrowniach, połączeniach mieszkaniowych i oświetleniu ulicznym, a także w sieciach abonenckich, w których nie należy oczekiwać uszkodzeń mechanicznych.
* Uwaga: gdy jest to wymagane dla określonej aplikacji, dostępne są inne kolory.
CHARAKTERYSTYKA FIZYCZNA I ELEKTRYCZNA:
Liczba rdzeni x | Izolacja | Osłona | Ø zewnętrzna | waga | Aktualne oceny w powietrzu 30 ℃ | Aktualne oceny pochowany 20 ℃ | maksymalna rezystancja DC w 20 ℃ |
mm² | mm | mm | mm | kg / km | ZA | ZA | Ω / km |
5 × 4 | 0,7 | 1.8 | 14,7 | 320 | 38 | 48 | 4,61 |
5 × 6 | 0,7 | 1.8 | 15,8 | 427 | 48 | 60 | 3.08 |
5 × 10 | 0,7 | 1.8 | 18,6 | 636 | 66 | 81 | 1.83 |
5 × 16 | 0,7 | 1.8 | 21,3 | 941 | 88 | 107 | 1.15 |
5 × 25 | 0,9 | 1.8 | 25,7 | 1441 | 118 | 137 | 0,73 |
5 × 35 | 0,9 | 1.8 | 28,4 | 1853 | 144 | 165 | 0,52 |
5 × 50 | 1.0 | 2.0 | 32,9 | 2616 | 177 | 196 | 0,39 |
5 × 70 | 1.1 | 2.1 | 38,2 | 3578 | 227 | 244 | 0,27 |
5 × 95 | 1.1 | 2.3 | 43,4 | 4843 | 277 | 288 | 0,19 |
5 × 120 | 1.2 | 2.4 | 47,9 | 6110 | 325 | 329 | 0,15 |
5 × 150 | 1.4 | 2.6 | 53,8 | 7421 | 375 | 369 | 0,12 |
5 × 185 | 1.6 | 2.8 | 59,6 | 9191 | 433 | 418 | 0,10 |
5 × 240 | 1.7 | 3.0 | 66,5 | 11763 | 518 | 488 | 0,08 |
5 × 300 | 1.8 | 3.2 | 73,4 | 14595 | 625 | 555 | 0,06 |
