Aplikacje
Kable te są stosowane do zasilania elektrycznego w instalacji niskonapięciowej, nadają się do instalacji wewnątrz i na zewnątrz, w kanałach kablowych, pod ziemią, w elektrowniach i rozdzielniach, lokalnych dystrybucjach energii, zakładach przemysłowych, gdzie nie ma ryzyka mechanicznego uszkodzić.

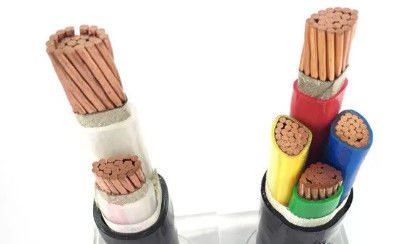

Detale
1. Przewodniki
-------------------------------------------------- -------------------------------------------------- -
Przewody powinny być albo klasy 1 lub klasy 2 z wyżarzanej miedzi zwykłej lub powlekanej metalem, albo ze zwykłego aluminium lub stopu aluminium, albo z klasy 5 z miedzi gładkiej lub powlekanej metalem zgodnie z IEC 60228.
2. Izolacja
-------------------------------------------------- -------------------------------------------------- -
Materiał i grubość XLPE powinny odpowiadać normie IEC 60502 lub BS 5467, znamionowej dla ciągłej pracy w 90 ° C.
3. Montaż / pokrycie wewnętrzne
-------------------------------------------------- -------------------------------------------------- -
Wewnętrzne pokrycia mogą być wytłaczane lub docierane. W przypadku kabli z okrągłymi rdzeniami, z wyjątkiem kabli z więcej niż pięcioma rdzeniami, docierane wewnętrzne pokrycie jest dopuszczalne tylko wtedy, gdy szczeliny między rdzeniami są zasadniczo wypełnione. Odpowiednie spoiwo jest dozwolone przed nałożeniem wytłaczanego pokrycia wewnętrznego. Materiał jest kompatybilny z materiałem izolacyjnym, materiały użyte na wewnętrzne pokrycia i wypełniacze powinny być odpowiednie do temperatury roboczej kabla i kompatybilne z materiałem izolacyjnym. W przypadku kabli bezhalogenowych wewnętrzna powłoka i wypełniacze powinny być również wykonane z halogenu .
4. Pancerz
-------------------------------------------------- -------------------------------------------------- -
Aluminiowe / ocynkowane stalowe / stalowe druty nakładane spiralnie na pokrycie wewnętrzne zgodnie z IEC 60502-1 lub podwójne taśmy aluminiowo-stalowe i drut miedziany / cynowany drut miedziany mogą być również produkowane na żądanie.
5. Płaszcz zewnętrzny
-------------------------------------------------- -------------------------------------------------- -
Płaszcz zewnętrzny powinien być wykonany z wytłaczanego PVC typu ST1 / ST2 zgodnie z IEC 60502-1, polietylenu typu ST3 / ST7, związku bezhalogenowego ST8, polichloroprenu, chlorosulfonowanego polietylenu lub podobnych polimerów, typ SE1 jest również dostępny na żądanie.
Parametry
Liczba rdzeni x cross-sec. | Izolacja grubość | Osłona grubość Nominalny wartość | Ø zewnętrzna około. | waga około. | Aktualne oceny w powietrzu 30 ℃ | Aktualne oceny pochowany 20 ℃ | maksymalna rezystancja DC w 20 ℃ |
mm² | mm | mm | mm | kg / km | ZA | ZA | Ω / km |
2 × 2,5 | 0,7 | 1.8 | 10,6 | 140 | 37 | 54 | 7.41 |
2 × 4,0 | 0,7 | 1.8 | 11,6 | 192 | 47 | 70 | 4,61 |
2 × 6,0 | 0,7 | 1.8 | 12,6 | 245 | 60 | 86 | 3.08 |
2 × 10 | 0,7 | 1.8 | 15.2 | 362 | 84 | 115 | 1.83 |
2 × 16 | 0,7 | 1.8 | 16.6 | 514 | 113 | 149 | 1.15 |
2 × 25 | 0,9 | 1.8 | 19,8 | 734 | 150 | 191 | 0,73 |
2 × 35 | 0,9 | 1.8 | 17.2 | 968 | 185 | 231 | 0,52 |
2 × 50 | 1.0 | 1.8 | 19,4 | 1190 | 226 | 275 | 0,39 |
2 × 70 | 1.1 | 1.9 | 22,0 | 1591 | 287 | 337 | 0,27 |
2 × 95 | 1.1 | 2.0 | 24,6 | 2117 | 354 | 405 | 0,19 |
2 × 120 | 1.2 | 2.1 | 27,4 | 2617 | 431 | 463 | 0,15 |
2 × 150 | 1.4 | 2.2 | 30,2 | 3239 | 494 | 522 | 0,12 |
2 × 185 | 1.6 | 2.3 | 34,0 | 5126 | 592 | 591 | 0,10 |
