Aplikacje
Kable te są stosowane do zasilania elektrycznego w instalacji niskonapięciowej, nadają się do instalacji wewnątrz i na zewnątrz, w kanałach kablowych, pod ziemią, w elektrowniach i rozdzielniach, lokalnych dystrybucjach energii, zakładach przemysłowych, gdzie nie ma ryzyka mechanicznego uszkodzić.

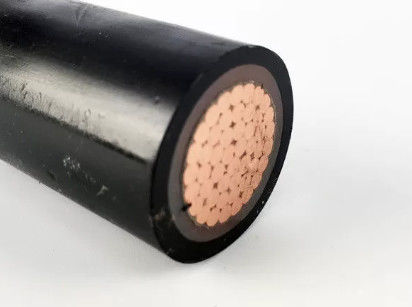

Detale
1. Przewodniki
-------------------------------------------------- -------------------------------------------------- -
Przewody powinny być albo klasy 1 lub klasy 2 z wyżarzanej miedzi zwykłej lub powlekanej metalem, albo ze zwykłego aluminium lub stopu aluminium, albo z klasy 5 z miedzi gładkiej lub powlekanej metalem zgodnie z IEC 60228.
2. Izolacja
-------------------------------------------------- -------------------------------------------------- -
Materiał i grubość XLPE powinny odpowiadać normie IEC 60502 lub BS 5467, znamionowej dla ciągłej pracy w 90 ° C.
3. Montaż / pokrycie wewnętrzne
-------------------------------------------------- -------------------------------------------------- -
Wewnętrzne pokrycia mogą być wytłaczane lub docierane. W przypadku kabli z okrągłymi rdzeniami, z wyjątkiem kabli z więcej niż pięcioma rdzeniami, docierane wewnętrzne pokrycie jest dopuszczalne tylko wtedy, gdy szczeliny między rdzeniami są zasadniczo wypełnione. Odpowiednie spoiwo jest dozwolone przed nałożeniem wytłaczanego pokrycia wewnętrznego. Materiał jest kompatybilny z materiałem izolacyjnym, materiały użyte na wewnętrzne pokrycia i wypełniacze powinny być odpowiednie do temperatury roboczej kabla i kompatybilne z materiałem izolacyjnym. W przypadku kabli bezhalogenowych wewnętrzna powłoka i wypełniacze powinny być również wykonane z halogenu .
4. Pancerz
-------------------------------------------------- -------------------------------------------------- -
Aluminiowe / ocynkowane stalowe / stalowe druty nakładane spiralnie na pokrycie wewnętrzne zgodnie z IEC 60502-1 lub podwójne taśmy aluminiowo-stalowe i drut miedziany / cynowany drut miedziany mogą być również produkowane na żądanie.
5. Płaszcz zewnętrzny
-------------------------------------------------- -------------------------------------------------- -
Płaszcz zewnętrzny powinien być wykonany z wytłaczanego PVC typu ST1 / ST2 zgodnie z IEC 60502-1, polietylenu typu ST3 / ST7, związku bezhalogenowego ST8, polichloroprenu, chlorosulfonowanego polietylenu lub podobnych polimerów, typ SE1 jest również dostępny na żądanie.
Charakterystyka fizyczna i elektryczna:
Liczba rdzeni x cross-sec. | Izolacja grubość | Osłona grubość Nominalny wartość | Ø zewnętrzna około. | waga około. | Aktualne oceny w powietrzu 30 ℃ | Aktualne oceny pochowany 20 ℃ | maksymalna rezystancja DC w 20 ℃ |
mm² | mm | mm | mm | kg / km | ZA | ZA | Ω / km |
1 × 1,5 | 0,7 | 1.4 | 5.8 | 45 | 32 | 43 | 12.1 |
1 × 2,5 | 0,7 | 1.4 | 6.2 | 57 | 42 | 57 | 7.41 |
1 × 4,0 | 0,7 | 1.4 | 6.7 | 75 | 56 | 74 | 4,61 |
1 × 6,0 | 0,7 | 1.4 | 7.2 | 97 | 70 | 93 | 3.08 |
1 × 10 | 0,7 | 1.4 | 8.2 | 142 | 97 | 127 | 1.83 |
1 × 16 | 0,7 | 1.4 | 9.2 | 205 | 125 | 167 | 1.15 |
1 × 25 | 0,9 | 1.4 | 10,8 | 304 | 165 | 216 | 0,73 |
1 × 35 | 0,9 | 1.4 | 11,8 | 403 | 200 | 261 | 0,52 |
1 × 50 | 1.0 | 1.4 | 13,3 | 555 | 245 | 311 | 0,39 |
1 × 70 | 1.1 | 1.4 | 15.3 | 756 | 305 | 388 | 0,27 |
1 × 95 | 1.1 | 1.5 | 17.1 | 1005 | 375 | 461 | 0,19 |
1 × 120 | 1.2 | 1.5 | 18,7 | 1250 | 435 | 527 | 0,15 |
1 × 150 | 1.4 | 1.6 | 20,9 | 1561 | 500 | 592 | 0,12 |
