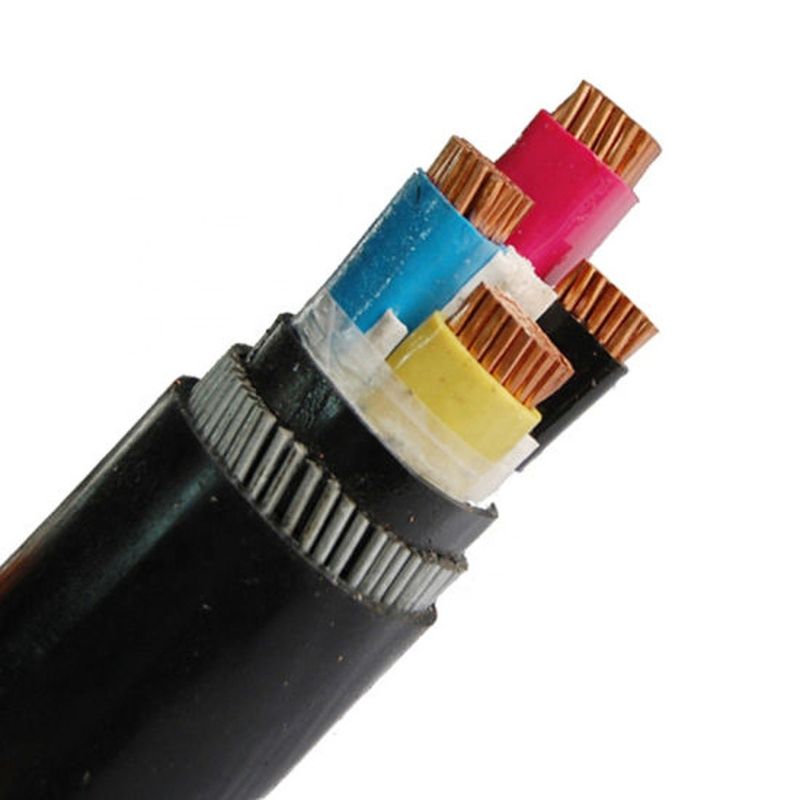

Kabel zasilający z izolacją XLPE 300 mm2 i płaszczem z PVC
Wprowadzenie kabla XLPE:
1. Zastosowanie kabla wysokiego napięcia
Kable wysokiego napięcia nadają się do stałego układania linii przesyłowych i dystrybucyjnych z AC 50 Hz i napięciem znamionowym 66KV i niższym do przesyłu energii.
2. Użyj funkcji
Maksymalna temperatura znamionowa żyły kabla wynosi 90 ℃
W okresie zwarcia (najdłuższy czas trwania nie przekracza 5s), maksymalna temperatura przewodu kabla nie powinna przekraczać 250 ℃
Temperatura otoczenia podczas układania kabli nie powinna być niższa niż 0 ℃
Charakterystyka fizyczna i elektryczna
Liczba wyników x | Izolacja | Osłona | Ø zewnętrzna | waga | Aktualne oceny w powietrzu 30 ℃ | Obecne oceny pochowane 20 ℃ |
przekrój sek. | grubość | grubość | około. | około. |
| Nominalny |
Faza | Neutralny | wartość |
mm² | mm | mm | mm | mm | kg / km | ZA | ZA |
3 × 4 + 1 × 2,5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0,7 | 1.8 | 24.6 | 1475 | 139 | 164 |
Cechy i zastosowania kabli zasilających z izolacją XLPE:
Kabel zasilający z izolacją z usieciowanego polietylenu charakteryzuje się wysoką wytrzymałością mechaniczną, dużą odpornością na naprężenia środowiskowe, doskonałymi parametrami elektrycznymi i dużą odpornością na prąd.
Atak chemiczny.Ponadto lekki i prosty produkt jest łatwy w użyciu.Ten produkt jest odpowiedni do systemów przesyłowych i dystrybucyjnych o napięciu znamionowym 0,6 / 1kV.
Posiada główne cechy kabli ognioodpornych.Kable nie są łatwe do zapalenia się lub nadal palą się tylko w określonym zakresie.Nadaje się do elektrowni, metra, tuneli, wieżowców i na dużą skalę
Gęsto rozmieszczone kable w przedsiębiorstwach przemysłowych i górniczych, polach naftowych, kopalniach węgla i innych miejscach.
Parametry techniczne przewodu zasilającego
1. Maksymalna temperatura znamionowa przewodu kablowego izolowanego PVC wynosi 70 ° C.W przypadku zwarcia (najdłuższy czas trwania nie przekracza 5S) temperatura przewodu nie przekracza 160 ° C.
2. Maksymalna temperatura znamionowa przewodnika kabla izolowanego XLPE wynosi 90 ℃, następuje zwarcie (najdłuższy czas nie przekracza 5S), a temperatura przewodu nie przekracza 250 ℃.
3. Podczas instalowania kabli izolowanych lub powlekanych PVC temperatura otoczenia nie powinna być niższa niż 0 ℃.
4. Doskonała stabilność chemiczna, odporność na kwasy, zasady, oleje i rozpuszczalniki organiczne oraz środki zmniejszające palność.
Zalety kabli zasilających.
1. Zajmuje niewielki obszar.Zwykle jest zakopany w ziemi lub umieszczony w pomieszczeniu.W rowach i tunelach.
Odległość izolacji między liniami jest bardzo mała, żadna wieża nie jest używana, zajmowana jest mniej ziemi i żadna przestrzeń naziemna nie jest w zasadzie zajęta.
2. Wysoka niezawodność.Pod wpływem warunków pogodowych i otaczającego środowiska wydajność transmisji jest stabilna, a niezawodność wysoka.
3. Zapewnia korzystniejsze warunki do rozwoju ultra-wysokiego napięcia i dużej pojemności, np. Kabli niskotemperaturowych i nadprzewodzących.
4. Duża pojemność rozproszona.
5. Mniejsze nakłady na konserwację.
6. Możliwość porażenia prądem elektrycznym jest niewielka.
