Producent izolowanych kabli zasilających Xlpe 95 mm2
Wprowadzenie kabla izolowanego XLPE:

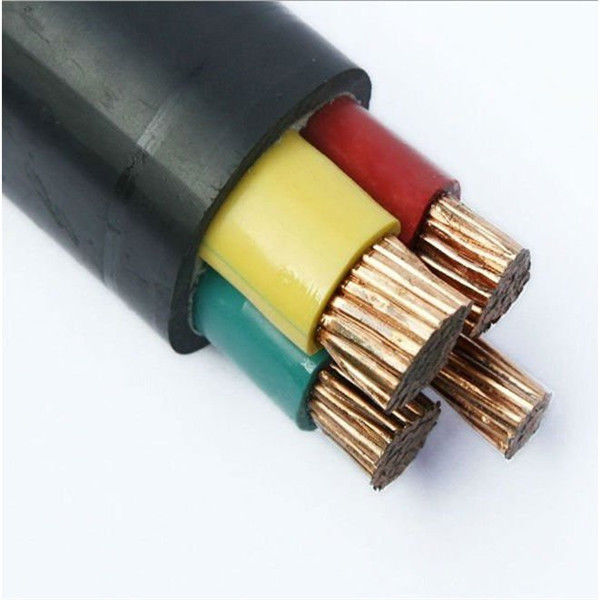

Przewód zasilający: Kabel zasilający z rdzeniem miedzianym z izolacją XLPE lub PVC, płaszczem zewnętrznym z PVC lub PE, zbrojony lub niezbrojony kabel zasilający z taśmy stalowej STA
Rodzaj: Yjv22 Yjv23 Yjlv22 Yjlv23
Liczba rdzeni: pojedynczy rdzeń, 2 rdzenie, 3 rdzenie, 4 rdzenie, 5 rdzeni
Zakres produkcji: 1,5mm2, 2,5mm2, 4mm2, 6mm, 10mm2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2 400mm2, 500mm2, 630mm2
Powiązane napięcie: 300/300 V, 300/500 V, 450/750 V, 0,6 / 1 kV
Charakterystyka fizyczna i elektryczna
|
Liczba wyników x
|
Izolacja
|
Osłona
|
Ø zewnętrzna
|
waga
|
Aktualne oceny w powietrzu 30 ℃
|
Obecne oceny pochowane 20 ℃
|
|
przekrój sek.
|
grubość
|
grubość
|
około.
|
około.
|
|
|
Nominalny
|
|
Faza
|
Neutralny
|
wartość
|
|
mm²
|
mm
|
mm
|
mm
|
mm
|
kg / km
|
ZA
|
ZA
|
|
3 × 4 + 1 × 2,5
|
0,7
|
0,7
|
1.8
|
12.7
|
277
|
37
|
47
|
|
3 × 6 + 1 × 4
|
0,7
|
0,7
|
1.8
|
13.9
|
363
|
47
|
60
|
|
3 × 10 + 1 × 6
|
0,7
|
0,7
|
1.8
|
16.1
|
527
|
64
|
81
|
|
3 × 16 + 1 × 10
|
0,7
|
0,7
|
1.8
|
18.6
|
766
|
85
|
106
|
|
3 × 25 + 1 × 16
|
0.9
|
0,7
|
1.8
|
22.2
|
1140
|
113
|
137
|
|
3 × 35 + 1 × 16
|
0.9
|
0,7
|
1.8
|
24.6
|
1475
|
139
|
164
|
Podanie:
Ten produkt nadaje się do przesyłu i dystrybucji energii przy napięciu znamionowym AC 0,6 / 1kv i częstotliwości roboczej 50 Hz.
Kable elektroenergetyczne niskiego napięcia służą do przesyłu i dystrybucji energii w systemach przesyłu i dystrybucji energii 1kV.Jest szeroko stosowany w elektroenergetyce, górnictwie, budownictwie, metalurgii, petrochemii i polach komunikacyjnych i całkowicie zastępuje kable zasilające z izolacją papierową zanurzone w oleju.
Kable zasilające z izolacją XLPE Kable zasilające z izolacją XLPE mają więcej zalet niż kable w izolacji papierowej i kable w izolacji z PVC.Kabel z polietylenu usieciowanego ma wysoką wytrzymałość elektryczną, wytrzymałość mechaniczną, wysoką odporność na starzenie, odporność na korozję chemiczną, obciążenia środowiskowe, prostą konstrukcję, wygodę użytkowania i może być używany w wysokich temperaturach przez długi czas.Można go umieścić bez limitu upadku.
Zalety kabla XLPE: kabel XLPE ma wyższą długoterminową temperaturę pracy i większy prąd znamionowy, aw tym samym środowisku rozmiar (normalny przekrój) kabla XLPE może być o 1 lub 2 mniejszy niż kabel PVC.Nie tylko poprawiają one jakość i wydajność produktu, ale także obniżają koszt produkcji kabla.Kabel pancerny
Kabel zbrojony taśmą stalową może poprawić właściwości mechaniczne kabla, a kabel może wytrzymać zewnętrzny nacisk mechaniczny.
Pancerz z pasem stalowym / zbroje z folii stalowej, zbroje z drutu stalowego / zbroje z drutu stalowego / SWA.Model kabla zbrojonego taśmą stalową: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
Użyj funkcji:
1. Długookresowa dopuszczalna temperatura pracy żyły kabla nie przekracza 70 ℃
2. W przypadku wystąpienia zwarcia (najdłuższy czas trwania nie przekracza 5 sekund) maksymalna temperatura żyły kabla nie przekracza 160 ° C.
3. Podczas układania kabla temperatura otoczenia nie powinna być niższa niż 0 ℃.Gdy temperatura jest niższa niż 0 ℃, najpierw podgrzej ją.
4. Minimalny promień gięcia kabla wielożyłowego niezbrojonego nie powinien być mniejszy niż 12-krotność średnicy zewnętrznej kabla, a minimalny promień gięcia kabla wielożyłowego zbrojonego nie powinien być mniejszy niż 15-krotność średnicy zewnętrznej kabla .Minimalny promień gięcia jednożyłowego kabla zbrojonego nie powinien być mniejszy niż 15-krotność zewnętrznej średnicy kabla, a minimalny promień gięcia jednożyłowego kabla nieopancerzonego nie powinien być mniejszy niż 20-krotność zewnętrznej średnicy kabla .
5. Parametry konstrukcyjne kabla zasilającego w izolacji XLPE o napięciu znamionowym 0,6 / 1KV
