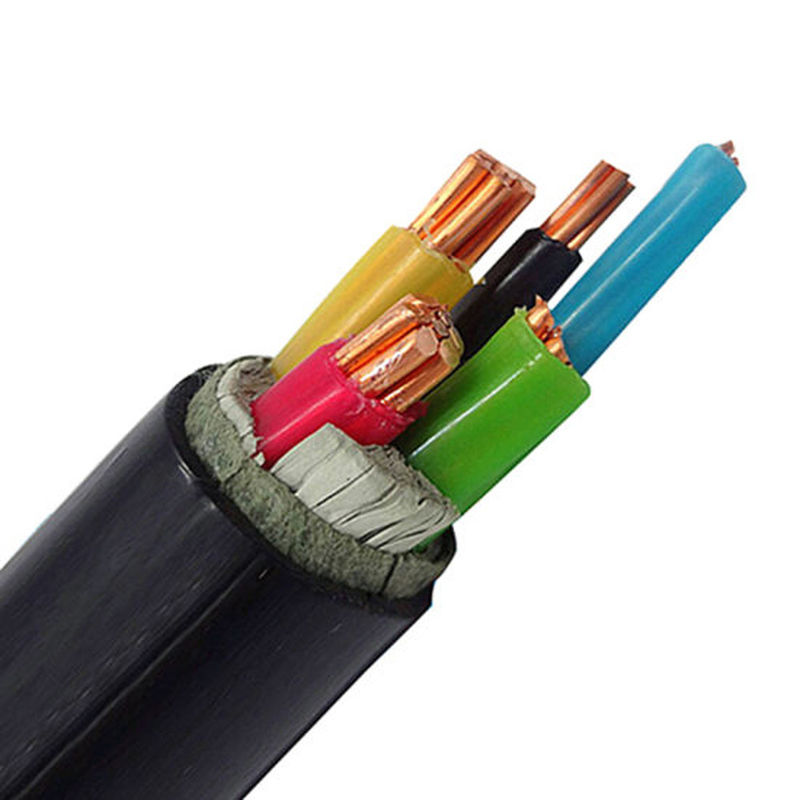

0.6 / 1kV 35mm miedziany rdzeń izolowany XLPE kabel zasilający
Opis i zastosowanie produktu
Kabel zasilający jest składnikiem jednego lub kilku przewodników elektrycznych, zwykle połączonych z całą osłoną.Ten komponent służy do przesyłania mocy.Kable energetyczne mogą być instalowane w budynkach jako przewody stałe, zakopane w ziemi, chodzące nad głową lub gołe.
Stosowany do przesyłu i dystrybucji w systemach przesyłowych i dystrybucyjnych od 0,6 / 1 kV do 8,7 / 15 kV.Zwykle jest stosowany w energetyce, budownictwie, górnictwie, hutnictwie, przemyśle petrochemicznym i łączności oraz w innych dziedzinach.
Charakterystyka fizyczna i elektryczna
|
Liczba wyników x
|
Izolacja
|
Osłona
|
Ø zewnętrzna
|
waga
|
Aktualne oceny w powietrzu 30 ℃
|
Obecne oceny pochowane 20 ℃
|
|
przekrój sek.
|
grubość
|
grubość
|
około.
|
około.
|
|
|
Nominalny
|
|
Faza
|
Neutralny
|
wartość
|
|
mm²
|
mm
|
mm
|
mm
|
mm
|
kg / km
|
ZA
|
ZA
|
|
3 × 4 + 1 × 2,5
|
0,7
|
0,7
|
1.8
|
12.7
|
277
|
37
|
47
|
|
3 × 6 + 1 × 4
|
0,7
|
0,7
|
1.8
|
13.9
|
363
|
47
|
60
|
|
3 × 10 + 1 × 6
|
0,7
|
0,7
|
1.8
|
16.1
|
527
|
64
|
81
|
|
3 × 16 + 1 × 10
|
0,7
|
0,7
|
1.8
|
18.6
|
766
|
85
|
106
|
|
3 × 25 + 1 × 16
|
0.9
|
0,7
|
1.8
|
22.2
|
1140
|
113
|
137
|
|
3 × 35 + 1 × 16
|
0.9
|
0,7
|
1.8
|
24.6
|
1475
|
139
|
164
|
Podanie:
Ten produkt nadaje się do przesyłu i dystrybucji energii przy napięciu znamionowym AC 0,6 / 1kv i częstotliwości roboczej 50 Hz.
Kable elektroenergetyczne niskiego napięcia służą do przesyłu i dystrybucji energii w systemach przesyłu i dystrybucji energii 1kV.Jest szeroko stosowany w elektroenergetyce, górnictwie, budownictwie, metalurgii, petrochemii i polach komunikacyjnych i całkowicie zastępuje kable zasilające z izolacją papierową zanurzone w oleju.
Kable zasilające z izolacją XLPE Kable zasilające z izolacją XLPE mają więcej zalet niż kable w izolacji papierowej i kable w izolacji z PVC.Kabel z polietylenu usieciowanego ma wysoką wytrzymałość elektryczną, wytrzymałość mechaniczną, wysoką odporność na starzenie, odporność na korozję chemiczną, obciążenia środowiskowe, prostą konstrukcję, wygodę użytkowania i może być używany w wysokich temperaturach przez długi czas.Można go umieścić bez limitu upadku.
Zalety kabla XLPE: kabel XLPE ma wyższą długoterminową temperaturę pracy i większy prąd znamionowy, aw tym samym środowisku rozmiar (normalny przekrój) kabla XLPE może być o 1 lub 2 mniejszy niż kabel PVC.Nie tylko poprawiają one jakość i wydajność produktu, ale także obniżają koszt produkcji kabla.Kabel pancerny
Kabel zbrojony taśmą stalową może poprawić właściwości mechaniczne kabla, a kabel może wytrzymać zewnętrzny nacisk mechaniczny.
Pancerz z pasem stalowym / zbroje z folii stalowej, zbroje z drutu stalowego / zbroje z drutu stalowego / SWA.Model kabla zbrojonego taśmą stalową: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
Charakterystyka operacyjna
1) Temperatura pracy
Maksymalna dopuszczalna ciągła temperatura pracy przewodnika nie powinna przekraczać 90 ℃
2) Temperatura zwarcia przewodu
Nie może przekraczać 250 ℃.(Najdłuższy czas trwania to 5 sekund)
3) Promień gięcia:
Promień gięcia kabla jednożyłowego: 20D Promień gięcia kabla wielożyłowego: 15D
D = rzeczywista całkowita średnica kabla (mm)
4) Temperatura instalacji:
Minimalna temperatura montażu to 0 ° C.
Warunki układania i podstawowe parametry obliczania prądu znamionowego:
Sposób układania:
Temperatura otoczenia w powietrzu: 40 ℃ Bezpośrednio w ziemi: 25 ℃ Opór cieplny gleby 1,0 ℃ · m / W
Układ kabla jednożyłowego: równoległy (obok siebie: 1D D = średnica)
