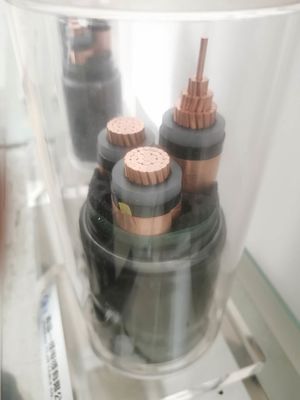

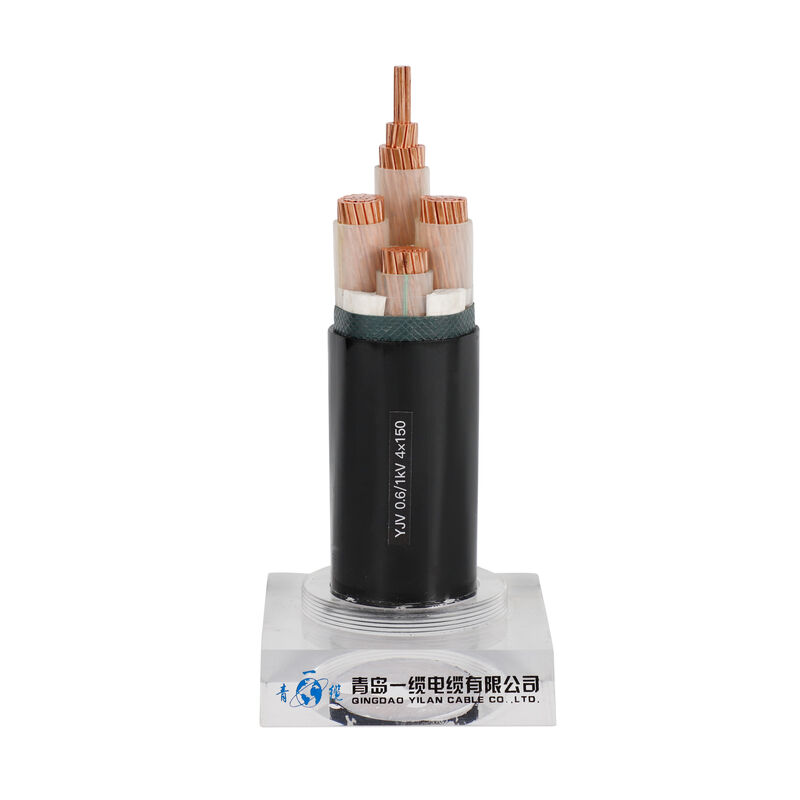

Ekranowany kabel zbrojony XLPE do zastosowań zewnętrznych
Aplikacje:
Służba publiczna Stacje kolejowe, tunele drogowo-kolejowe, oświetlenie publiczne, parkingi, budynki użyteczności publicznej. |
Bezpieczeństwo mienia i osób Centra handlowe, lotniska, systemy kolei podziemnej, szkoły, szpitale, hotele, teatry, kościoły. |
Sytuacja w wysokiej temperaturze Odlewnie, elektrownie, kotłownie, przemysł hutniczy i stalowy, budynki morskie i okrętowe. |
Obszar zagrożony wybuchem Rafinerie, zakłady chemiczne, wydobycie ropy i gazu, stacje paliw, zakłady przetwórcze, garaże. |
Sytuacja higieniczna Przetwórstwo żywności i napojów, zakłady farmaceutyczne, szpitale, kuchnie, instalacje chłodnicze. |
Ogólna instalacja Dystrybucja energii i obwody podrzędne, alarmy przeciwpożarowe i awaryjne, windy i schody ruchome oświetlenie, oświetlenie i zasilanie. |
Opis:
Ognioodporne Nie pali ani nie podtrzymuje spalania.Spełniają wymagania norm IEC 60331 i BS 6387. |
Wysoka temperatura pracy Ciągła temperatura pracy do 250 ° C i krótkotrwale do temperatury topnienia miedzi 1083 ° C. |
Nieodłączna bariera ognioodporna Dzięki niepalnej powłoce, mocno zagęszczona izolacja jest odporna na przenoszenie oparów, gazów lub płomieni. |
Wysoka wytrzymałość mechaniczna Naprawdę wytrzymały i może wytrzymać znaczne obciążenia, takie jak skręcanie, zginanie i spłaszczanie. |
Giętki W pełni wyżarzone, wyjątkowo plastyczne i łatwe w obsłudze, aby dopasować się do istniejących tras okablowania i nieregularnych kształtów. |
Nie starzejący się, integralna ciągłość uziemienia, mała średnica całkowita Wodoodporny, odporny na korozję, odporny na promieniowanie Doskonałe ekranowanie elektryczne, łatwa instalacja, długa żywotność |
Charakterystyka fizyczna i elektryczna
Liczba wyników x | Izolacja | Osłona | Ø zewnętrzna | waga | Aktualne oceny w powietrzu 30 ℃ | Obecne oceny pochowane 20 ℃ | |
przekrój sek. | grubość | grubość | około. | około. | |||
Nominalny | |||||||
Faza | Neutralny | wartość | |||||
mm² | mm | mm | mm | mm | kg / km | ZA | ZA |
3 × 4 + 1 × 2,5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0,7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Konstrukcje:
Rdzeń 1 2 3 4 5 3 + 1 3 + 2 4 + 1 Rdzenie
Życie zawodowe <25 lat
Rodzaj żyły miedzianej, klasa 5
Materiał przewodników z cienkich żył z miedzi beztlenowej
Materiał izolacji mineralnej (MgO)
Kolor izolacji żył Czerwony / Biały / Niebieski / Czarny / Zielony / Żółty (opcjonalnie)
Materiał osłony o niskiej zawartości dymu bezhalogenowego Poliolefin (LSZH / LSOH PO)
Napięcie 600 ~ 1000 woltów
Korzyść Do głębokości 500 m
Sekcja 0,25 mm2 ~ 95,00 mm2 / AWG1 ~ AWG14
Minimalny promień gięcia Dopuszczalny promień gięcia przy instalacji kabla nie powinien być mniejszy niż 6-krotność szerokości kabla
Odporność na płomień przechodzi test GB / T18380.1-2001 i GB5023.6-2012
Izolowana osłona aluminiowa (AL)
