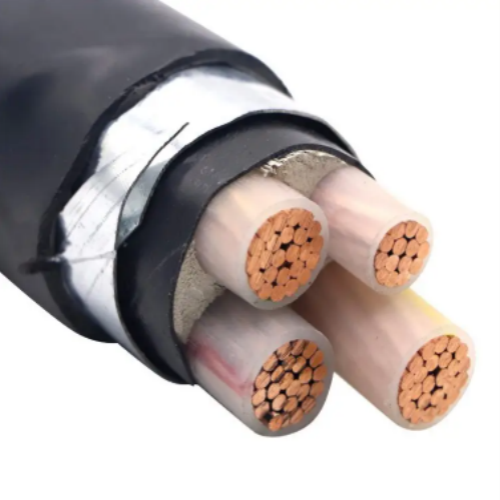

4-rdzeniowy kabel miedziany ze stali ocynkowanej 1 × 25 mm2
Kabel izolowany XLPE
Izolacja XLPE kabli elektroenergetycznych średniego napięcia poniżej 30 kV z izolacją XLPE ma bardzo dobre właściwości elektryczne, mechaniczne i termiczne w sieciach średniego napięcia.Ten materiał izolacyjny ma doskonałą odporność chemiczną, a także ma odporność na zimno.Ze względu na różne zalety, typ izolacji XLPE znacznie zastąpił tradycyjny tradycyjny typ izolacji papierowej w wielu dziedzinach.Kable średniego napięcia w izolacji XLPE są zaprojektowane tak, aby były wodoodporne wzdłużnie.W porównaniu z kablami w izolacji PCW i papierem, kable zasilające średniego napięcia w izolacji XLPE mają zaletę niskiego współczynnika dielektrycznego.Dobra wydajność kabli z izolacją XLPE pozostaje niezmienna w długim zakresie temperatur.Kable te można układać na ziemi, w powietrzu lub w rurach.
Charakterystyka fizyczna i elektryczna
Liczba wyników x |
Izolacja |
Osłona |
Ø zewnętrzna |
waga |
Aktualne oceny w powietrzu 30 ℃ |
Obecne oceny pochowane 20 ℃ |
przekrój sek. |
grubość |
grubość |
około. |
około. |
|
Nominalny |
Faza |
Neutralny |
wartość |
mm² |
mm |
mm |
mm |
mm |
kg / km |
ZA |
ZA |
3 × 4 + 1 × 2,5 |
0,7 |
0,7 |
1.8 |
12.7 |
277 |
37 |
47 |
3 × 6 + 1 × 4 |
0,7 |
0,7 |
1.8 |
13.9 |
363 |
47 |
60 |
3 × 10 + 1 × 6 |
0,7 |
0,7 |
1.8 |
16.1 |
527 |
64 |
81 |
3 × 16 + 1 × 10 |
0,7 |
0,7 |
1.8 |
18.6 |
766 |
85 |
106 |
3 × 25 + 1 × 16 |
0.9 |
0,7 |
1.8 |
22.2 |
1140 |
113 |
137 |
3 × 35 + 1 × 16 |
0.9 |
0,7 |
1.8 |
24.6 |
1475 |
139 |
164
|
Konstrukcje:
Nazwa produktu ognioodporny kabel MI BTTZ / BTTQ / BTLY, ognioodporny kabel z izolacją mineralną
Standard produktu DIN VDE 0295 i IEC 228 standardowe skręcone druty miedziane, GB5023.6-2012 i standard firmowy
Rdzeń 1 2 3 4 5 3 + 1 3 + 2 4 + 1 Rdzenie
Życie zawodowe <25 lat
Rodzaj żyły miedzianej, klasa 5
Materiał przewodników z cienkich żył z miedzi beztlenowej
Materiał izolacji mineralnej (MgO)
Kolor izolacji żył Czerwony / Biały / Niebieski / Czarny / Zielony / Żółty (opcjonalnie)
Materiał osłony o niskiej zawartości dymu bezhalogenowego Poliolefin (LSZH / LSOH PO)
Napięcie 600 ~ 1000 woltów
Korzyść Do głębokości 500 m
Sekcja 0,25 mm2 ~ 95,00 mm2 / AWG1 ~ AWG14
Minimalny promień gięcia Dopuszczalny promień gięcia przy instalacji kabla nie powinien być mniejszy niż 6-krotność szerokości kabla
Odporność na płomień przechodzi test GB / T18380.1-2001 i GB5023.6-2012
Izolowana osłona aluminiowa (AL)
Instalacja kabli
Aby uniknąć uszkodzeń, kable zasilające średniego napięcia w izolacji XLPE należy ostrożnie układać i instalować.Należy się upewnić, że kable nie są przeciągane po twardych lub ostrych krawędziach.Koniec kabla musi być uszczelniony i wodoodporny.Po przycięciu obu końców należy natychmiast uszczelnić.
Zalecana głębokość montażu wynosi od 60 do 80 cm.Kable jednożyłowe są zwykle ułożone w kształcie trójpłatowym lub trójkątnym.
W przypadku montażu w kanałach należy zwrócić szczególną uwagę na efekt izolacji cieplnej przestrzeni powietrznej między kablem a wewnętrzną ścianą kanału.Wewnętrzna średnica przewodu powinna być co najmniej 1,5 raza większa od średnicy przewodu.
