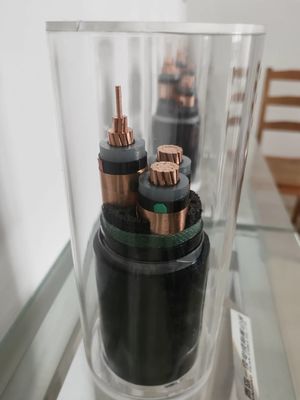

XLPE osłonięty zewnętrzny kabel opancerzony
Kabel opancerzony o pojedynczym rdzeniu 35 mm

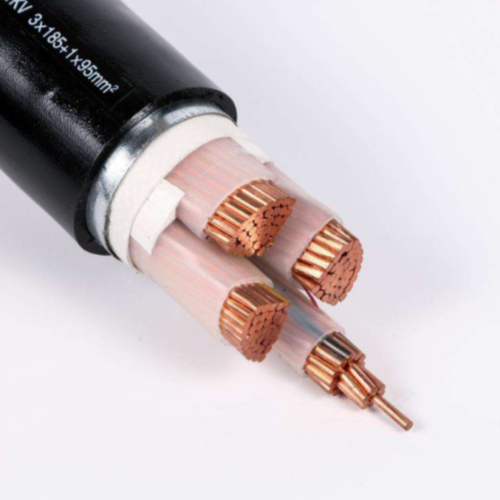

Jednobrodkowy 35 mm kabel pancerny to komponent, który mocuje jeden lub więcej izolowanych przewodników elektrycznych XLPE z zwykłymi osłonami z PVC.LV XLPE XLPE kable zasilania mogą być zainstalowane jako stałe obwody w budynkach, zakopane pod ziemią, nad głową lub nagie.
Charakterystyka fizyczna i elektryczna
| Liczba rdzeni x |
Izolacja |
Włócznia |
Ø zewnętrzny |
masę |
Wartości bieżące w powietrzu 30°C |
Wskaźniki prądu zakopane 20°C |
| sekundowe. |
grubość |
grubość |
Ok. |
Ok. |
| |
Nazwa |
| Faza |
Neutralne |
wartość |
| mm2 |
mm |
mm |
mm |
mm |
kg / km |
A |
A |
| 3x4+1x2.5 |
0.7 |
0.7 |
1.8 |
12.7 |
277 |
37 |
47 |
| 3x6+1x4 |
0.7 |
0.7 |
1.8 |
13.9 |
363 |
47 |
60 |
| 3x10+1x6 |
0.7 |
0.7 |
1.8 |
16.1 |
527 |
64 |
81 |
| 3x16+1x10 |
0.7 |
0.7 |
1.8 |
18.6 |
766 |
85 |
106 |
| 3x25+1x16 |
0.9 |
0.7 |
1.8 |
22.2 |
1140 |
113 |
137 |
| 3x35+1x16 |
0.9 |
0.7 |
1.8 |
24.6 |
1475 |
139 |
164
|
Zastosowanie
Jako przewody przesyłowe energii wykorzystywane są izolowane kable zasilania XLPE.
Głównie stosowane do przesyłania energii lub jako kabel sterujący.
Ogólna temperatura pracy w mokrym lub suchym środowisku wynosi nawet 90°C (130°C awaryjne i 250°C zwarcia).
Napięcie wynosi 600/1Kv.
Nadaje się do instalacji powietrznych, głównych przewodów elektrycznych lub dodatkowych przewodów elektrycznych zakopanych w ziemi lub pyłach.
Przewody kablowe, tacy kablowi, drabiny kablowe, w tunelach lub kanałach oraz w szafkach przełącznikowych i innych złożonych środowiskach operacyjnych.
W przypadku konieczności izolowania efektów elektromagnetycznych, przeciwdziałania zakłóceniom, przeciwdziałania zakłóceniom i zwiększania wytrzymałości, może działać idealnie po metalowej osłonie (metalu,w szczególności pokrycia aluminiowego) lub pancerza z drutu metalowego (zwłaszcza pancerza ze drutu stalowego-SWA).
Charakterystyka produktu
Doskonałe właściwości elektryczne i fizyczne - mniejsze straty w transmisji elektrycznej i oszczędności energii.
Zdolność do przenoszenia dużych prądów o wyższej temperaturze pracy.
Większa wytrzymałość i stabilność - odporność na deformacje termiczne, pęknięcia pod wpływem naprężenia i starzenie termiczne.
Łatwe w instalacji - bez ograniczeń w układzie linii, terenu lub wysokości.
Bezobsługowa do 60 lat.
Nasza przewaga.
Używaj wyłącznie wysokiej jakości materiałów izolacyjnych XLPE.
Masowa produkcja zapewnia konkurencyjne ceny.
Dostarczane są bezpłatne próbki i OEM.
Standardowy
0.6/1KV XLPE izolowany kabel zasilania spełnia lub przekracza następujące specyfikacje:
IEC 60332-1 to badanie kabli elektrycznych i optycznych w warunkach pożarowych.
IEC 60502-1 izolowane i wytłaczane kable i akcesoria, o napięciu nominalnym 1 kV i 3 kV.
IEC 60754 bada gaz wytwarzany podczas spalania materiałów kablowych.
IEC 61034 jest pomiarem gęstości dymu w ogniu kablu w określonych warunkach.
BS 7870-3 kable izolowane polimerowe niskiego i średniego napięcia do dystrybucji energii i wytwarzania energii.
DIN VDE0276-603 Kable zasilające-część 603: Kable dystrybucyjne o napięciu nominalnym 0,6 / 1 kV.
ANSI/NEMA WC 70-2009/ICEAS-95-658 Kabel zasilania o mocy znamionowej nie większej niż 2000 woltów, stosowany do dystrybucji energii elektrycznej.
AS/NZS 4026: 2008 Cable-Standards Australia for underground residential power distribution system.
AS/NZS 4961: 2003 Kable - izolacja polimerowa - stosowane w zastosowaniach w zakresie dystrybucji energii i usług.
AS/NZS 5000.1: 2005 izolacja kablowo-polimerowa - nadająca się do napięć roboczych 0,6/1 (1,2) kV i poniżej.
Inne równoważne normy dla izolowanych kabli zasilania z PVC.
