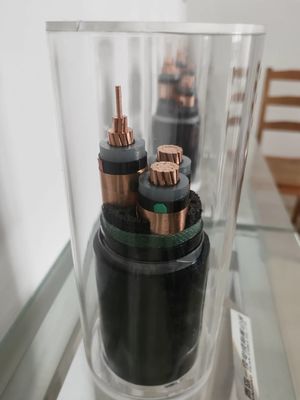

Wstrzymanie zewnętrznego, odpornego na korozję chemiczną, elastycznego, opancerzonego kabla
Wprowadzenie izolowanego opancerzonego kabla zasilania XLPE
Kable zasilania XLPE są wykorzystywane do przesyłu i dystrybucji energii w systemach przesyłu i dystrybucji energii o napięciu 35 kV i poniżej.Jest szeroko stosowany w całkowitej wymianie olejowo impregnowanych papierowych izolowanych kabli zasilania i częściowej wymianie izolowanych kabli zasilania z PVC, w tym energetyki, budownictwa, górnictwa, metalurgii, petrochemiki i komunikacji.
| Liczba rdzeni x | Izolacja | Włócznia | Ø zewnętrzny | masę | Wartości bieżące w powietrzu 30°C | Wskaźniki prądu zakopane 20°C | |
| sekundowe. | grubość | grubość | Ok. | Ok. | |||
| Nazwa | |||||||
| Faza | Neutralne | wartość | |||||
| mm2 | mm | mm | mm | mm | kg / km | A | A |
| 3x4+1x2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3x6+1x4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3x10+1x6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3x16+1x10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3x25+1x16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3x35+1x16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Standard XLPE izolowanego opancerzonego kabla zasilania
Produkty mogą być produkowane zgodnie z naszymi specyfikacjami fabrycznymi, równoważnymi normie IEC60502.Fabryka może również projektować i produkować specjalne przewody zasilania zgodnie z innymi normami wymaganymi przez klientów.
Struktura izolowanego, opancerzonego kabla zasilania XLPE
Przewodnik: Miedź i aluminium mogą tworzyć wielowarstwowy przewodnik.
Izolacja: przewodnik jest izolowany warstwą ekstrudowanej mieszanki PE/PVE/XLPE/kauczuku.
Wypełnienie: Zmontowany kabel jest wypełniony warstwą materiału kompozytowego z PVC, aby wypełnić lukę między drutami rdzeniowymi i uczynić kabel okrągłym.
Armatura: Składa się z pojedynczej warstwy ocynkowanego drutu stalowego odpowiedniej wielkości.
Włócznia: Ochrona zewnętrznej warstwy materiału kompozytowego z PVC.
Napęd nominalny izolowanego, opancerzonego kabla zasilania XLPE
0.6 / 1kV, 3.6 / 6kV; 6 / 10KV; 8.7 / 15KV; 12 / 20KV; 18 / 20KV; 19 / 33KV; 21 / 35KV; 26 / 35KV
Temperatura robocza izolowanego opancerzonego kabla zasilania XLPE
Nieprzerwana praca normalna 90 razy, 130 razy w warunkach awaryjnego przeciążenia, 250 razy w warunkach zwarcia
Nominalna powierzchnia przekroju poprzecznego izolowanego opancerzonego kabla zasilania xlpe
10,5 mm kwadratowych, 2,5 mm kwadratowych, 4 mm kwadratowych, 6 mm kwadratowych, 10 mm kwadratowych, 16 mm kwadratowych, 25 mm kwadratowych, 35 mm kwadratowych,50 milimetrów kwadratowych, 70 mm kwadratowych,
95 milimetrów kwadratowych, 120 milimetrów kwadratowych, 150 milimetrów kwadratowych, 185 milimetrów kwadratowych, 240 milimetrów kwadratowych, 300 milimetrów kwadratowych 400 milimetrów kwadratowych, 500 milimetrów kwadratowych,630 milimetrów kwadratowych, 800 milimetrów kwadratowych
Zakres produkcji kabli zasilania
Kabel jednokomórkowy: od 1,5 mm2 do 800 mm2,
Kable wielojadrowe: od 1,5 mm kwadratowych do 400 mm kwadratowych
Nasze produkty sprzedawane są na całym świecie. Możesz być spokojny o cały proces naszych produktów.
